Охлаждение устройство трубопроводы(2) — HITACHI ZW310

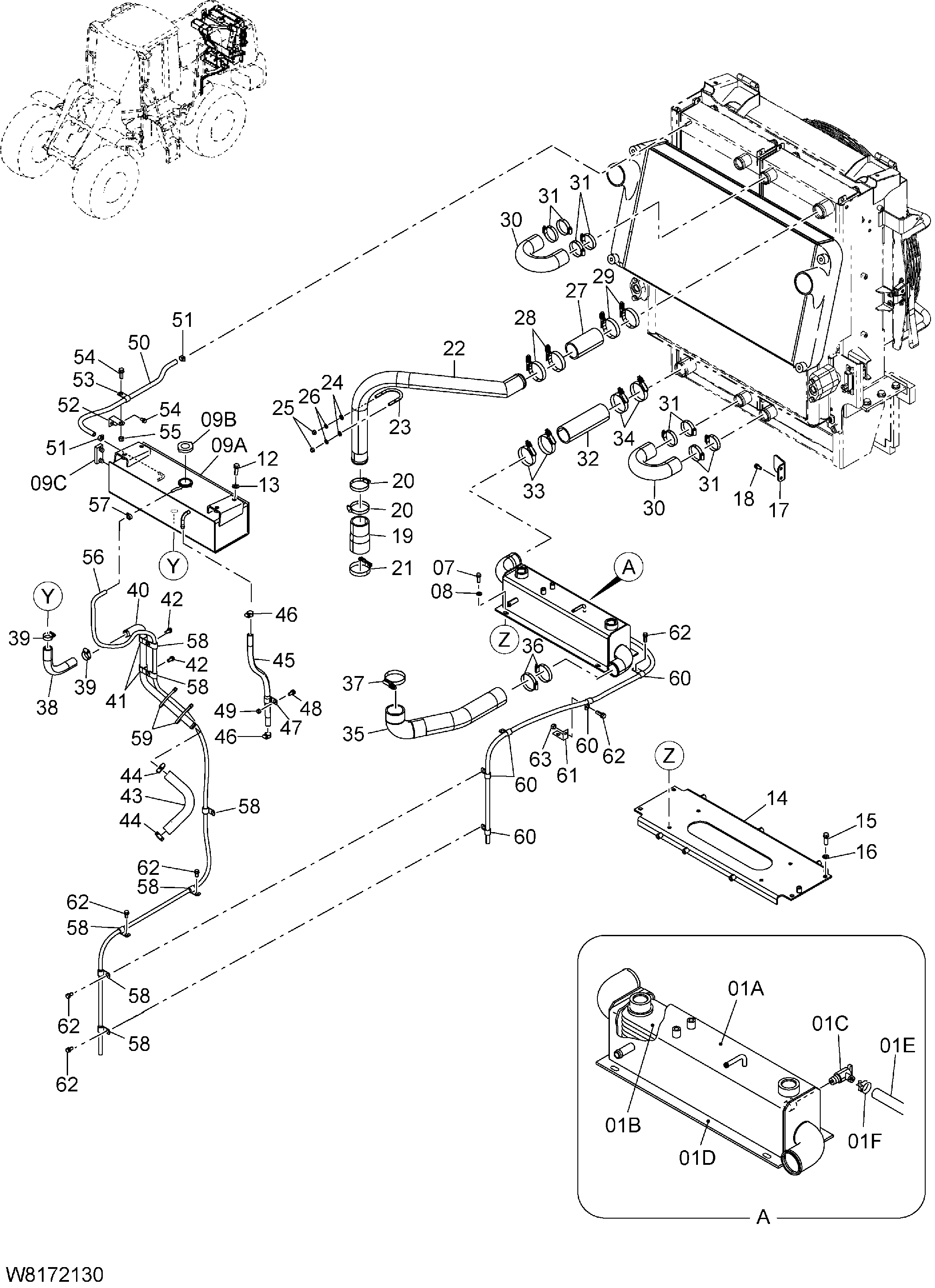

Заводская схема «Охлаждение устройство трубопроводы(2)» для HITACHI ZW310. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263J2-12732	Радиатор в сборе T/C	1
01A	263J2-17262	Корпус	1
01B	263J2-17301	Коре	1
01C	263J2-17311	Кран	1
01D	263J2-17321	Пластина	1
01E	263J2-17331	Виниловый шланг	1
01F	263J2-17341	Зажим	1
07	01183-10030	Болт	4
08	02000-00010	Шайба	4
09	263J2-12751	Експансион бак в сборе	1
09A	263J2-17211	Бак	1
09B	263J2-17241	Колпачок давление	1
09C	263J2-17251	Указатель	1
12	01183-12035	Болт	4
13	26063-02111	Шайба	4
14	263J2-10091	Кронштейн	1
15	01183-12040	Болт	4
16	02000-00012	Шайба	4
17	263J2-12641	Пластина	1
18	01183-10020	Болт	2
19	263J2-12401	Шланг	1
20	26607-63291	Зажим	2
21	26607-63291	Зажим	1
22	263J2-10101	Трубка	1
23	26619-12261	U болт	1
24	02000-00010	Шайба	2
25	01401-00010	Гайка	2
26	02010-00010	Шайба	2
27	263J2-12521	Шланг	1
28	26607-63291	Зажим	2
29	26607-63291 замена: 263J2-32821	Зажим	2
30	263J2-12411	Шланг	2
31	24067-62331	Зажим	8
32	263J2-12531	Шланг	1
33	26607-63291	Зажим	2
34	26607-63291 замена: 263J2-32821	Зажим	2
35	263J2-12421	Шланг	1
36	26607-63291	Зажим	2
37	26607-63291	Зажим	1
38	263J2-12441	Шланг	1
39	24067-62291	Зажим	2
40	263J2-12481	Трубка	1
41	263G2-43321	Хомут	2
42	01183-10020	Болт	2
43	263J2-12431	Шланг	1
44	24067-62291	Зажим	2
45	263J2-12451	Шланг	1
46	24067-62251	Зажим	2
47	263G2-43301	Хомут	1
48	01183-10020	Болт	1
49	01401-00010	Гайка	1
50	263J2-12461	Шланг	1
51	24067-62241	Зажим	2
52	26612-42081	Кронштейн	1
53	263G2-43251	Хомут	1
54	01183-10016	Болт	2
55	01401-00010	Гайка	1
56	04720-08330	Шланг	1
57	24067-62221	Зажим	1
58	263G2-43241	Хомут	6
59	04913-11200	Инсулокк	2
60	263G2-43271	Хомут	5
61	263J2-22181	Кронштейн	1
62	01183-10020	Болт	6
63	01401-00010	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW310 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
