Рулевое управление трубопроводы(4) — HITACHI ZW310

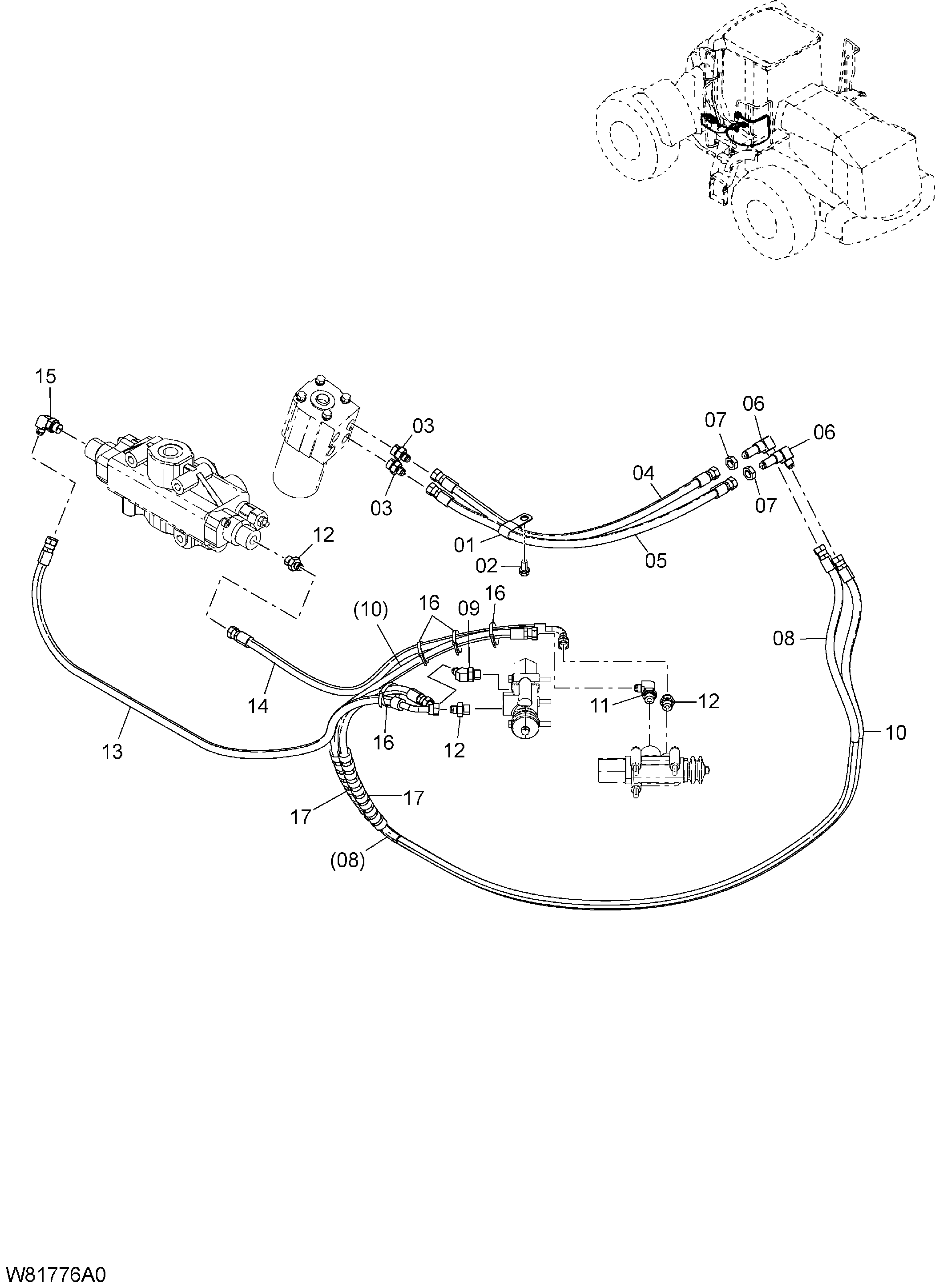

Заводская схема «Рулевое управление трубопроводы(4)» для HITACHI ZW310. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-43421 | Хомут | 1 |
| 02 | 01183-10020 | Болт с шайбой | 1 |
| 03 | HL4209765 | Адаптер | 2 |
| 03A | 16312-52951 | Уплотнительное кольцо | 1 |
| 04 | 263G4-52391 | Шланг в сборе | 1 |
| 05 | 263G4-52401 | Шланг в сборе | 1 |
| 06 | HL4285863 | Угловой штуцер | 2 |
| 07 | HL4202531 | Гайка | 2 |
| 08 | 263G4-52411 | Шланг в сборе | 1 |
| 09 | HLA852233 | Угловой штуцер | 1 |
| 09A | 03320-00140 | Уплотнительное кольцо | 1 |
| 10 | 263G4-52421 | Шланг в сборе | 1 |
| 11 | HLA852333 | Угловой штуцер | 1 |
| 11A | 03320-00140 | Уплотнительное кольцо | 1 |
| 12 | HLA852133 | Адаптер | 3 |
| 12A | 03320-00140 | Уплотнительное кольцо | 1 |
| 13 | 263G7-42501 | Шланг в сборе | 1 |
| 14 | 263H4-52091 | Шланг в сборе | 1 |
| 15 | HLA852333 | Угловой штуцер | 1 |
| 15A | 03320-00140 | Уплотнительное кольцо | 1 |
| 16 | 04913-11200 | Инсулокк | 4 |
| 17 | 04760-12015 замена: 04760-12025 | Армор, пластиковый | 2 |
| 17 | 04760-12025 | Армор, пластиковый | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
