Трансмиссия(17/22) — HITACHI ZW310

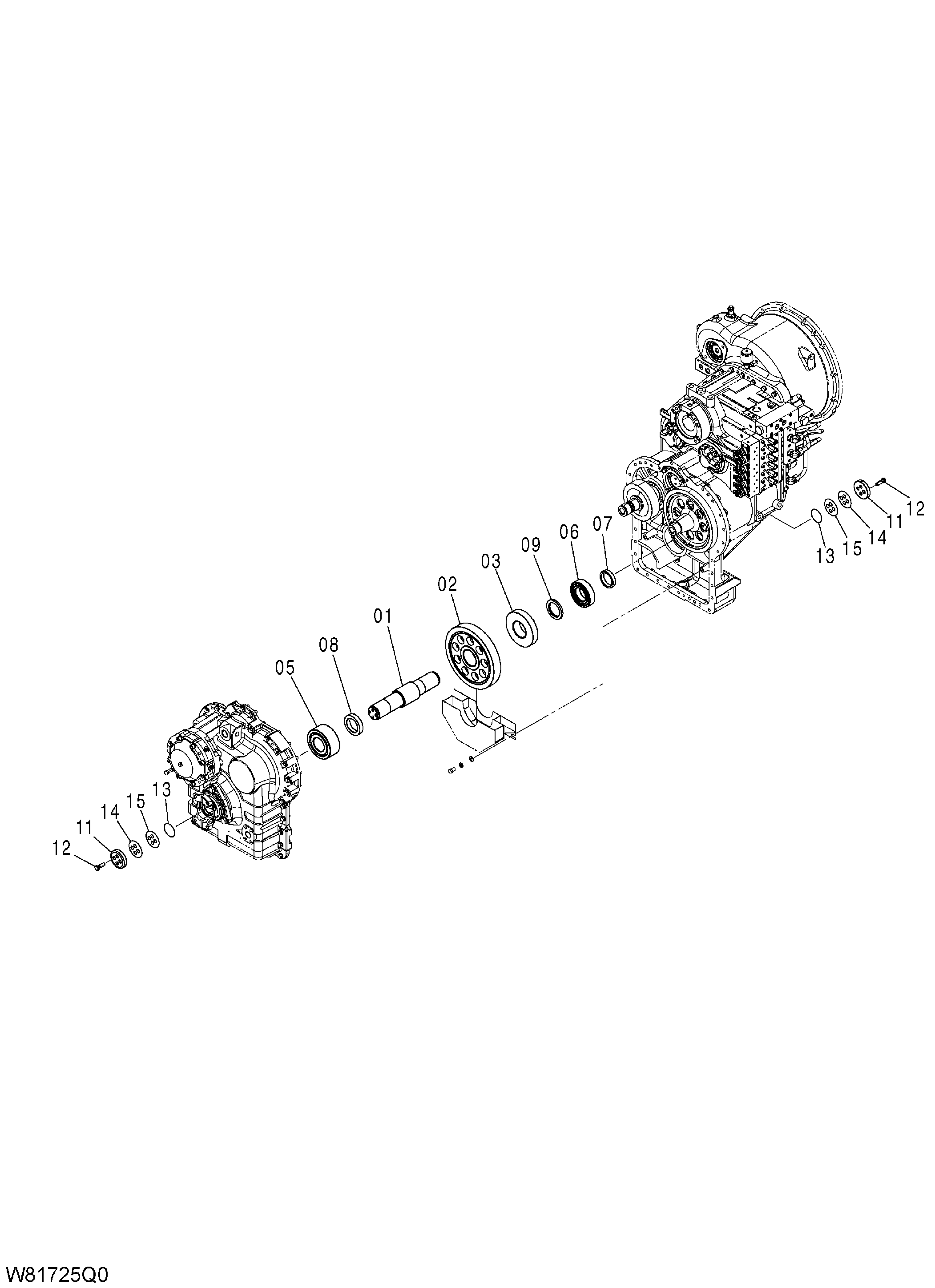

Заводская схема «Трансмиссия(17/22)» для HITACHI ZW310. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163J2-50001 | Трансмиссия | 1 | |
| 163J2-50002 | Трансмиссия | 1 | |
| 01 | 163J2-54221 | Вал оутпут | 1 |
| 02 | 163J2-52751 | Шестерня | 1 |
| 03 | 163J2-52761 | Шестерня | 1 |
| 05 | 163J2-54091 | Подшипник | 1 |
| 06 | 16832-52751 замена: 163J2-55401 | Подшипник | 1 |
| 06 | 163J2-55401 | Подшипник | 1 |
| 07 | 163J2-54231 | Проставка | 1 |
| 08 | 163J2-54241 | Проставка | 1 |
| 09 | 163J2-55001 | Проставка | 1 |
| 11 | 16772-52391 замена: 163J2-55331 | Пластина фиксатор | 2 |
| 11 | 163J2-55331 | Пластина фиксатор | 2 |
| 12 | 01106-12035 замена: 163J2-55321 | Болт | 8 |
| 12 | 163J2-55321 | Болт | 8 |
| 13 | 03300-00580 | Уплотнительное кольцо | 2 |
| 14 | 16762-53591 | Регулировочная шайба 0.2mm | 4 |
| 15 | 16762-53601 | Регулировочная шайба 0.1mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
