Крышка(3) — HITACHI ZW310

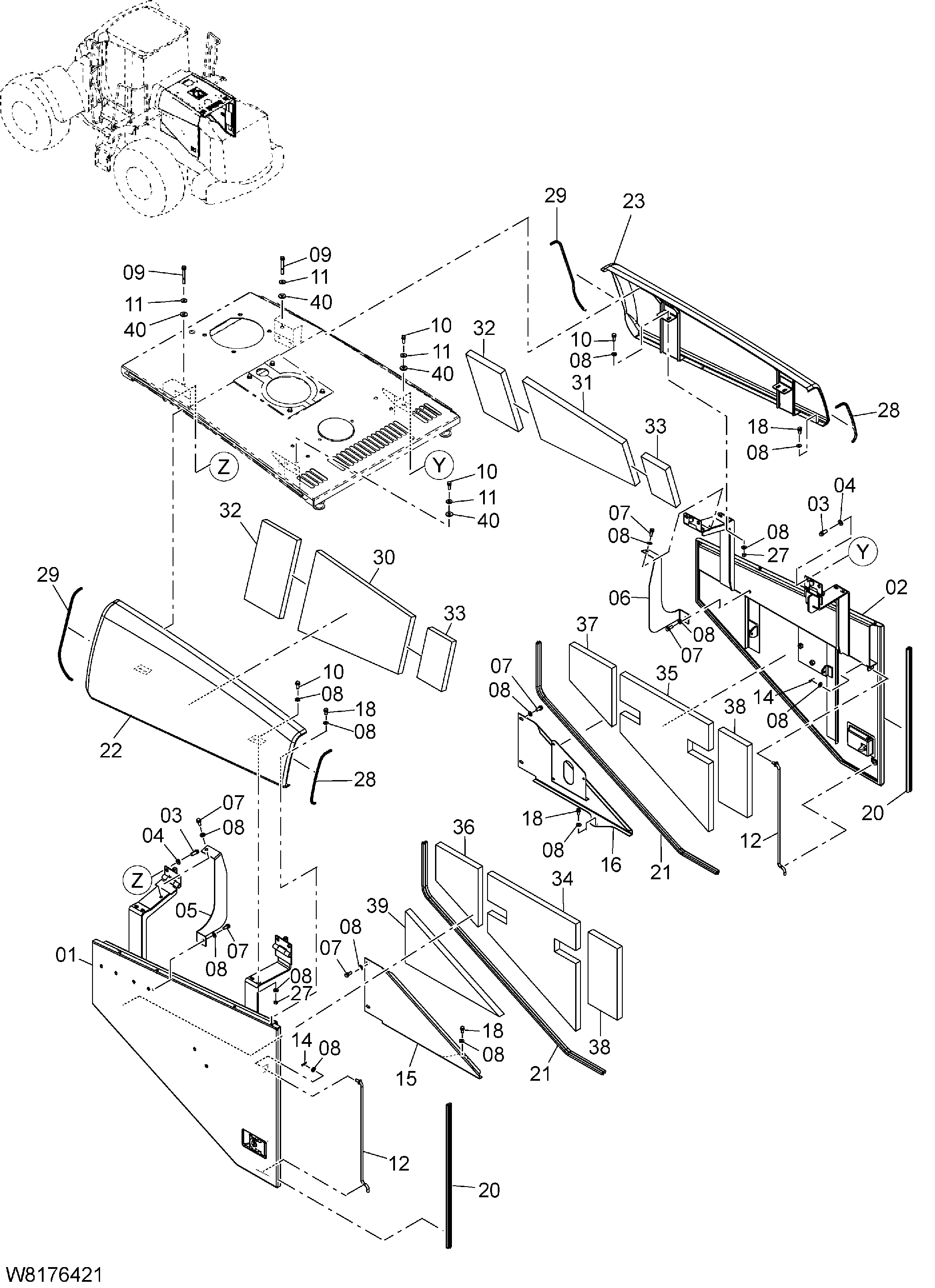

Заводская схема «Крышка(3)» для HITACHI ZW310. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263J6-40362	Боковой панель в сборе LH	1
02	263J6-40372	Боковой панель в сборе RH	1
03	01183-12030	Болт с шайбой	8
04	02000-00012	Шайба	8
05	263J6-43662	Пластина LH	1
06	263J6-43812	Пластина RH	1
07	01183-10025	Болт с шайбой	8
08	02000-00010	Шайба	36
09	01183-10080	Болт с шайбой	2
10	01183-10030	Болт с шайбой	10
11	26091-12081 замена: 26312-12021	Шайба	4
11	26312-12021	Шайба	4
12	263G6-40782	Шток в сборе	2
14	26067-42091	Палец стопорный	2
15	263J6-42901	Пластина LH	1
16	263J6-40321	Нижний панель в сборе	1
18	01183-10020	Болт с шайбой	10
20	26606-43341	Стрип веатхер	2
21	26746-42131	Стрип веатхер	2
22	263J6-40342	Боковой крышка в сборе LH	1
23	263J6-40352	Боковой крышка в сборе RH	1
27	01401-00010	Гайка	8
28	263G6-44801	Стрип веатхер	2
29	263J6-43971	Стрип веатхер	2
30	263J6-43861	Коврик соунд прооф	1
31	263J6-43871	Коврик соунд прооф	1
32	263J6-43881	Коврик соунд прооф	2
33	263J6-43901	Коврик соунд прооф	2
34	263J6-43921 замена: 263J6-43922	Коврик соунд прооф	1
34	263J6-43922	Коврик соунд прооф	1
35	263J6-43931 замена: 263J6-43932	Коврик соунд прооф	1
35	263J6-43932	Коврик соунд прооф	1
36	263J6-43941 замена: 263J6-43942	Коврик соунд прооф	1
36	263J6-43942	Коврик соунд прооф	1
37	263J6-43951 замена: 263J6-43952	Коврик соунд прооф	1
37	263J6-43952	Коврик соунд прооф	1
38	263J6-43961 замена: 263J6-43962	Коврик соунд прооф	2
38	263J6-43962	Коврик соунд прооф	2
39	263J6-44001	Коврик соунд прооф	1
40	263J6-42711	Резиновая прокладка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW310 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
