Общий назначение ковш(с навесной режущий кромка) 3.6m3 [6AJ, HAJ, HEJ](DBH360) — HITACHI ZW310

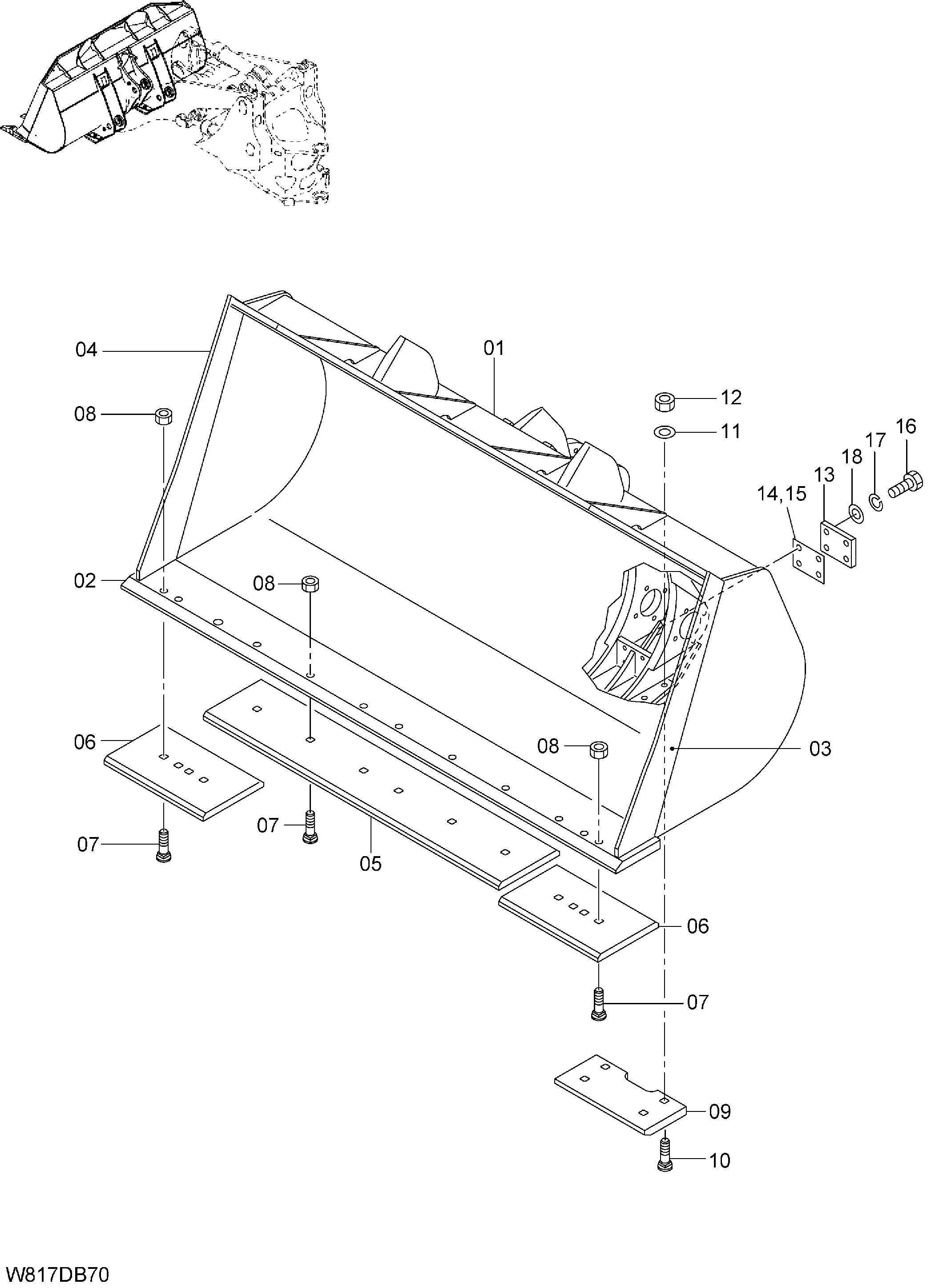

Заводская схема «Общий назначение ковш(с навесной режущий кромка) 3.6m3 [6AJ, HAJ, HEJ](DBH360)» для HITACHI ZW310. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW310](/catalog-drawings/a5/a5fea3b5-86ef-4fcf-a763-3a1d67180ca5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563J8-81601 | Ковш в сборе | 1 | |
| 01 | 563J8-81641 | Ковш | 1 |
| 02 | 26798-82002 | Кромка режущий | 1 |
| 03 | 563J8-83701 | Кромка боковой LH | 1 |
| 04 | 563J8-83711 | Кромка боковой RH | 1 |
| 05 | 26798-82091 | Кромка двойной центральный | 1 |
| 06 | 26788-82611 | Кромка двойной боковой | 2 |
| 07 | 26788-82291 | Болт | 12 |
| 08 | 56600-54751 | Гайка | 12 |
| 09 | 26788-82701 | Пластина веар | 2 |
| 10 | 56600-51371 | Болт | 8 |
| 11 | 56600-51471 | Шайба | 8 |
| 12 | 56600-54751 | Гайка | 8 |
| 13 | 26678-82351 | Ограничитель | 2 |
| 14 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 15 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 16 | 01116-16050 | Болт | 8 |
| 17 | 02011-00016 | Шайба | 8 |
| 18 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
