Быстрый быстросъёмное устройство — HITACHI ZW30L

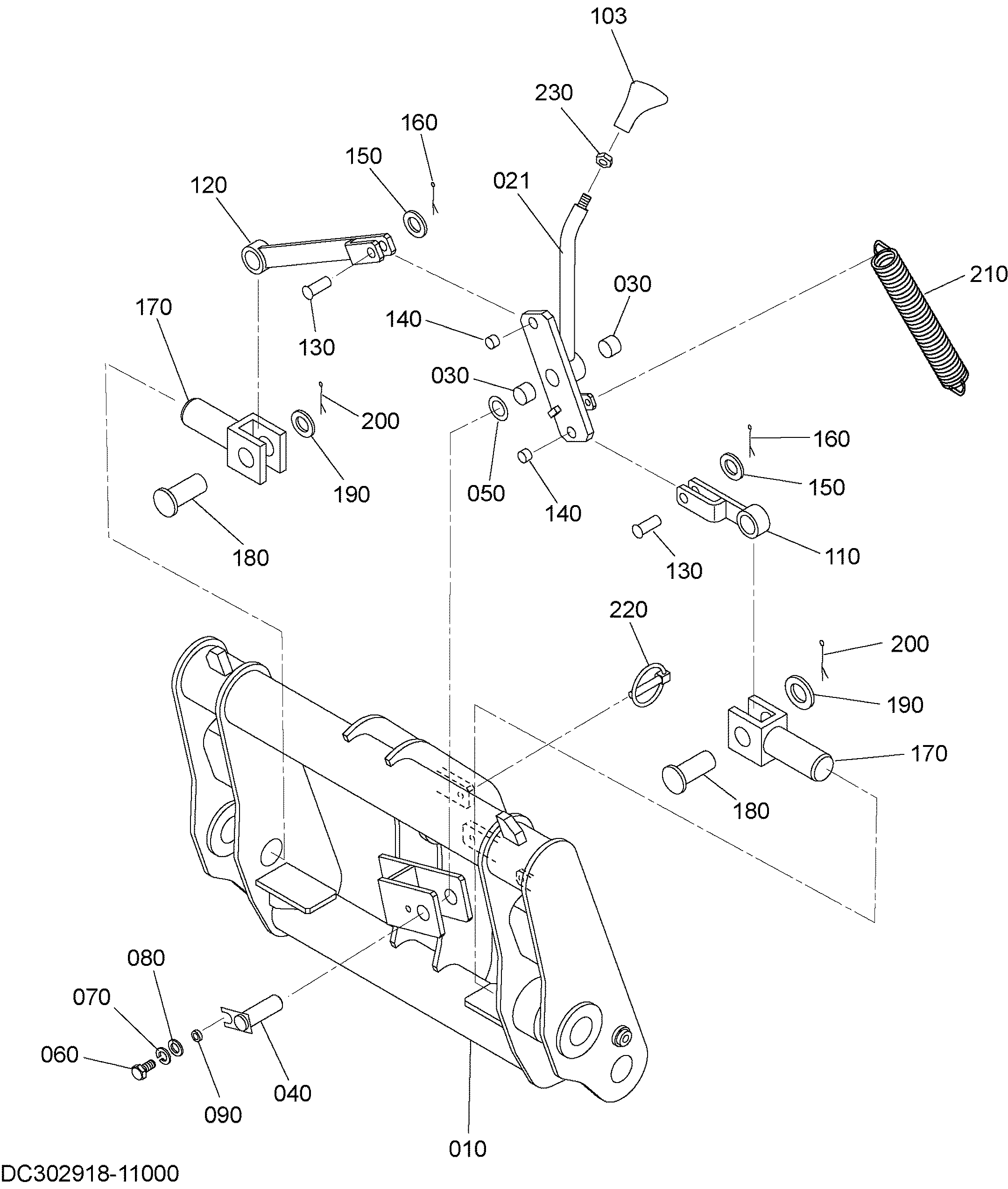

Заводская схема «Быстрый быстросъёмное устройство» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 302918-11110 | Рама главный | 1 |
| 021 | 303918-11121 | Рычаг | 1 |
| 030 | 621431-11320 | Втулка | 2 |
| 040 | 621411-11171 | Палец | 1 |
| 050 | 332351-32350 | Шайба | 1 |
| 060 | 100112-10020 | Болт | 1 |
| 070 | 108002-10025 | W/S | 1 |
| 080 | 322621-11350 | Шайба | 1 |
| 090 | 621811-11170 | Втулка | 1 |
| 103 | 303918-11160 | Ручка | 1 |
| 110 | 303918-11130 | Тяга | 1 |
| 120 | 303918-11140 | Тяга | 1 |
| 130 | 551421-11130 | Палец | 2 |
| 140 | 310918-11180 | Втулка | 2 |
| 150 | 108202-16030 | Шайба | 2 |
| 160 | 109002-40032 | Шплинт | 2 |
| 170 | 303918-11150 | Палец | 2 |
| 180 | 352918-12130 | Палец | 2 |
| 190 | 108202-30040 | Шайба | 2 |
| 200 | 109002-60050 | Шплинт | 2 |
| 210 | 346121-24120 | Пружина | 1 |
| 220 | 334641-11130 | Палец тяга | 1 |
| 230 | 103612-14080 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
