HST трубопроводы (2) — HITACHI ZW30L

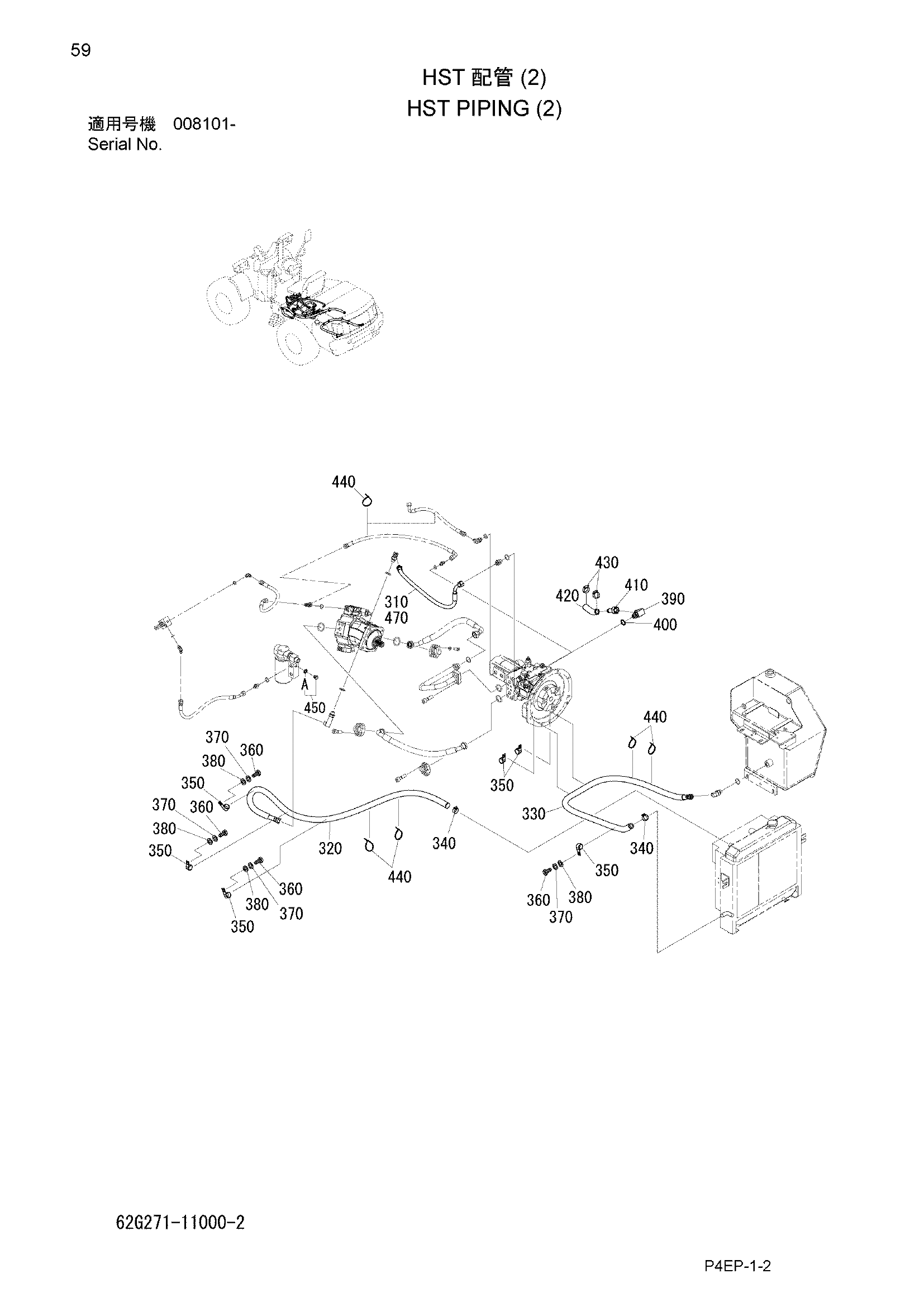

Заводская схема «HST трубопроводы (2)» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 310 | 62F271-11120 | Шланг | 1 |
| 320 | 302272-11160 | Шланг | 1 |
| 330 | 302272-11130 | Шланг | 1 |
| 340 | 130310-02800 | Хомут шланга | 2 |
| 350 | 346271-11130 | Хомут | 6 |
| 360 | 100112-10020 | Болт | 4 |
| 370 | 108002-10025 | W/S | 4 |
| 380 | 108202-10020 | Шайба | 4 |
| 390 | 323271-11210 | Угловой штуцер обратный | 1 |
| 400 | 120011-01800 | Уплотнительное кольцо | 1 |
| 410 | 323271-11181 | Трубка | 1 |
| 420 | 301272-11220 | Шланг | 1 |
| 430 | 130310-03500 | Хомут шланга | 2 |
| 440 | 130410-05000 | Хомут трос | 4 |
| 450 | HLA885002 | Пробка | 1 |
| 450A | 120011-01100 | Уплотнительное кольцо | 1 |
| 470 | 132110-15065 | Трубка коил | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
