Воздушный фильтр опора — HITACHI ZW30L

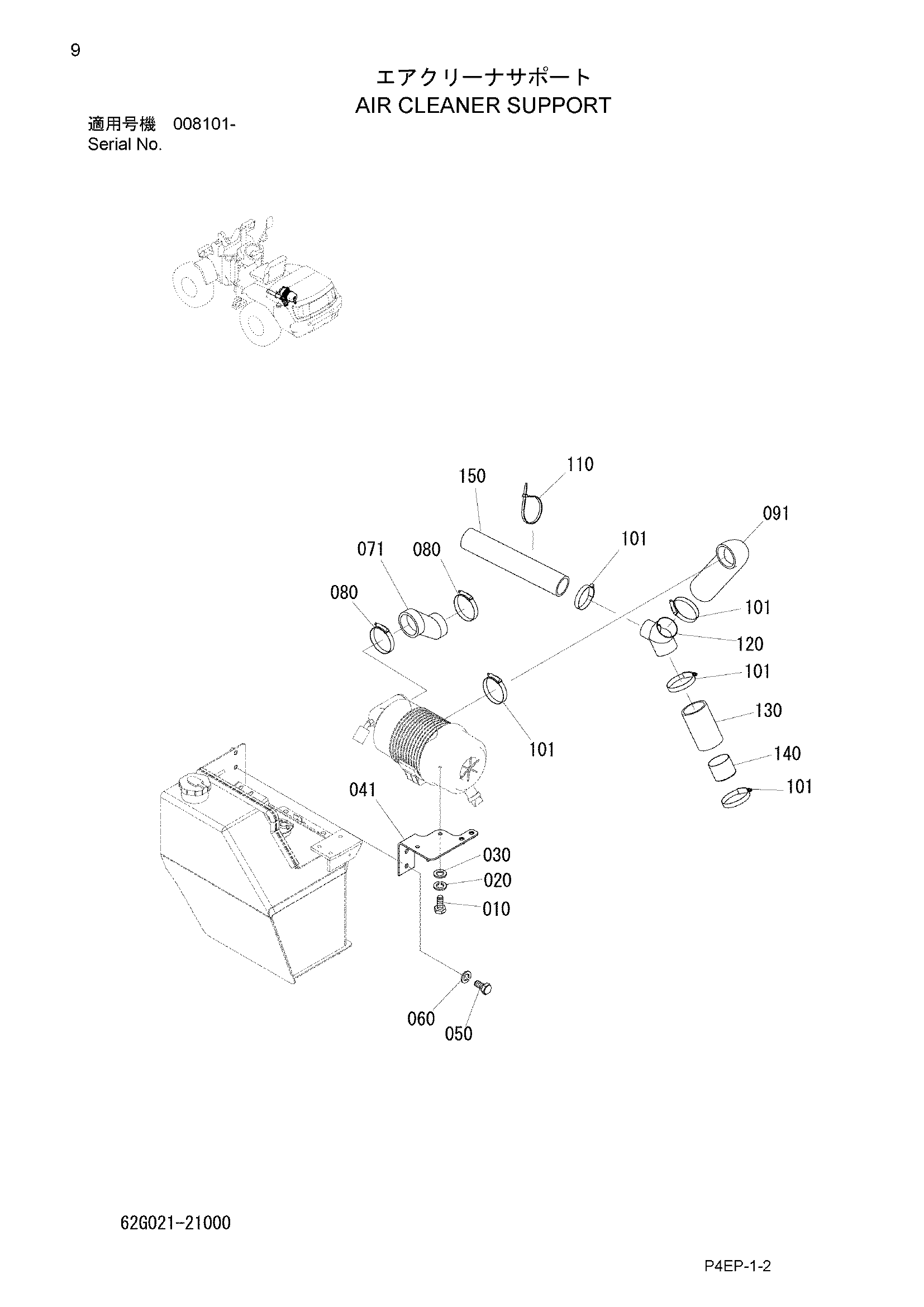

Заводская схема «Воздушный фильтр опора» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 100112-08020 | Болт | 2 |
| 020 | 108002-08020 | W/S | 2 |
| 030 | 108202-08016 | Шайба | 2 |
| 041 | 62G021-21130 | Кронштейн | 1 |
| 050 | 100112-10020 | Болт | 2 |
| 060 | 108002-10025 | W/S | 2 |
| 071 | 62G021-21140 | Шланг | 1 |
| 080 | 130310-07000 | Хомут шланга | 2 |
| 091 | 62G021-21150 | Шланг | 1 |
| 101 | 130310-08000 | Хомут шланга | 5 |
| 110 | 130410-10000 | Хомут трос | 1 |
| 120 | 62J021-21140 | Трубка | 1 |
| 130 | 305021-21230 | Шланг | 1 |
| 140 | 305021-21240 | Трубка | 1 |
| 150 | 62J021-21130 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
