Трубопроводы системы орошения — HITACHI ZW30L

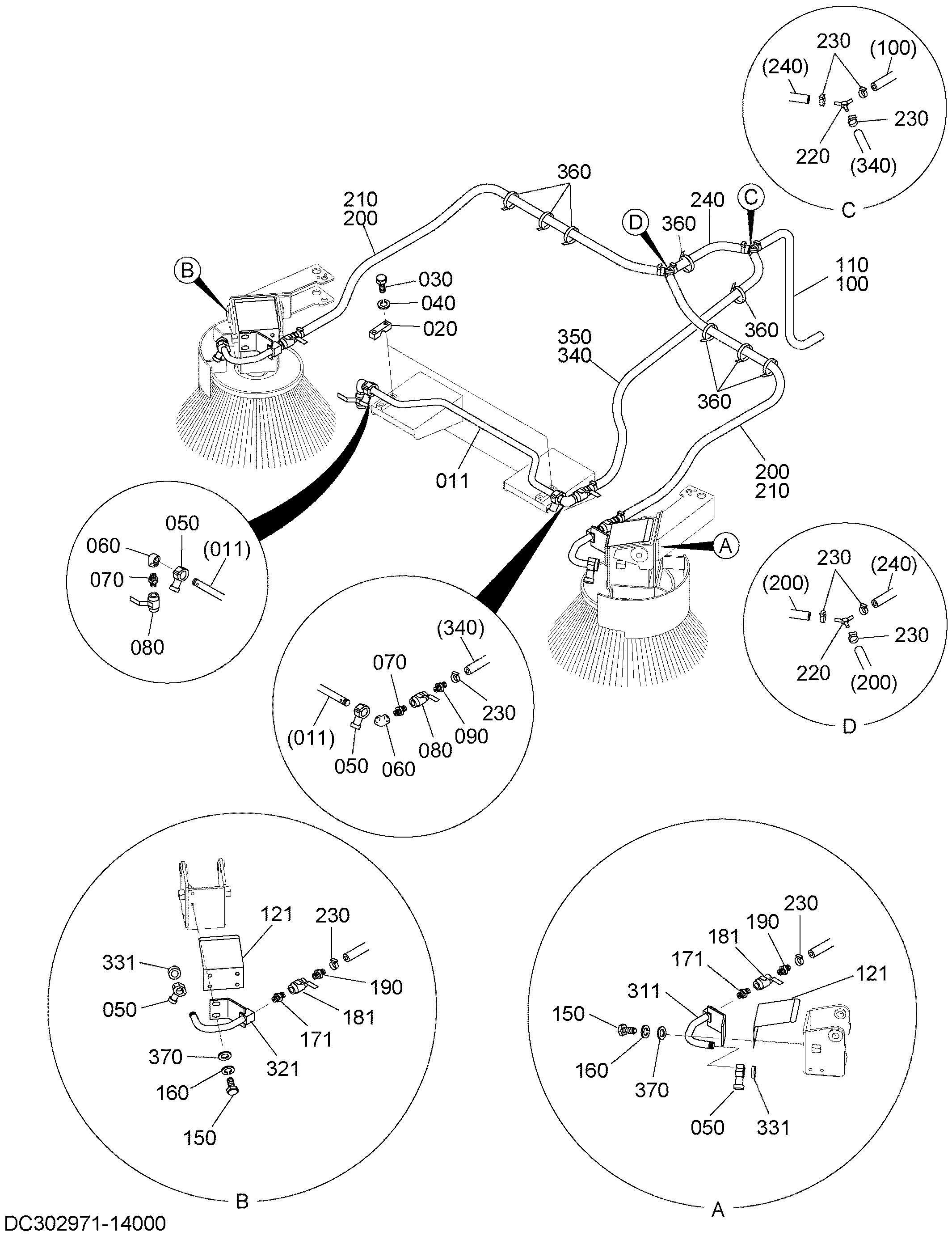

Заводская схема «Трубопроводы системы орошения» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 011 | 338971-66570 | Трубка | 1 |
| 020 | 226821-11380 | Хомут | 2 |
| 030 | 100112-10040 | Болт | 4 |
| 040 | 108002-10025 | W/S | 4 |
| 050 | 338971-66300 | Форсунка в сборе | 4 |
| 060 | 338971-66610 | Угловой штуцер | 2 |
| 070 | 123207-03000 | Ниппель | 2 |
| 080 | 322971-13280 | Шаровой клапан | 2 |
| 090 | 322971-13250 | Ниппель | 1 |
| 100 | 131250-09230 | Водяной шланг | 1 |
| 110 | 132110-15230 | Трубка коил | 1 |
| 121 | 338971-66620 | Крышка | 2 |
| 150 | 100112-10020 | Болт | 4 |
| 160 | 108002-10025 | W/S | 4 |
| 171 | 123208-04030 | Ниппель | 2 |
| 181 | 322971-13280 | Угловой штуцер | 2 |
| 190 | 322971-13250 | Ниппель | 2 |
| 200 | 131250-09230 | Водяной шланг | 2 |
| 210 | 132110-05230 | Трубка коил | 2 |
| 220 | 322971-14110 | Соединение | 2 |
| 230 | 130110-01800 | Хомут шланга | 9 |
| 240 | 131250-09040 | Водяной шланг | 1 |
| 311 | 302971-14110 | Трубка левый | 1 |
| 321 | 302971-14120 | Трубка правый | 1 |
| 331 | 338971-66690 | Колпачок | 2 |
| 340 | 131250-09180 | Водяной шланг | 1 |
| 350 | 132110-15180 | Трубка коил | 1 |
| 360 | 130410-05000 | Хомут трос | 8 |
| 370 | 322621-11350 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
