Управление двигателем — HITACHI ZW30L

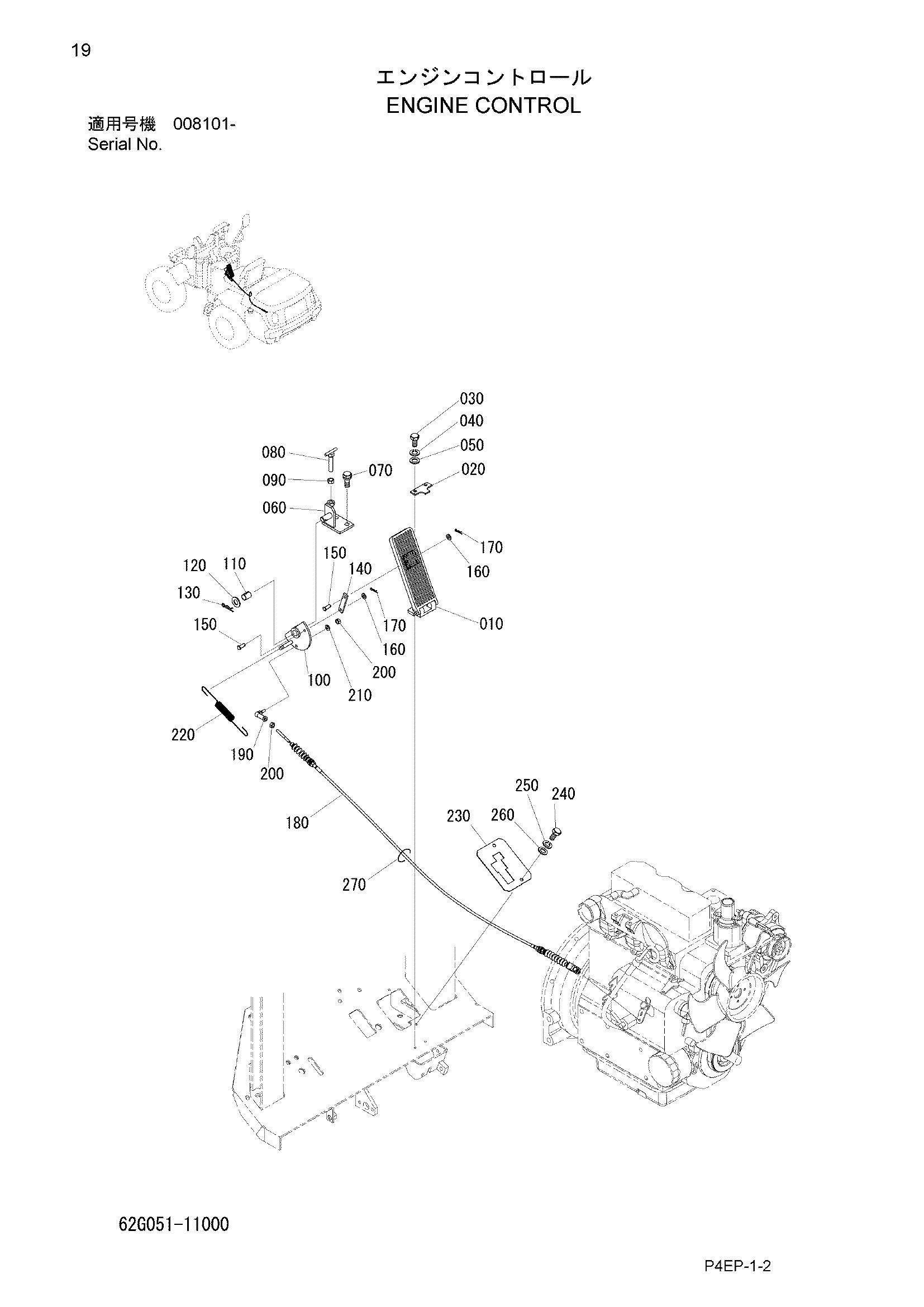

Заводская схема «Управление двигателем» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 337051-11150 | Педаль | 1 |
| 020 | 337051-11160 | Пластина | 1 |
| 030 | 100112-06020 | Болт | 2 |
| 040 | 108002-06015 | W/S | 2 |
| 050 | 108202-06016 | Шайба | 2 |
| 060 | 301052-11110 | Кронштейн | 1 |
| 070 | 102212-10025 | Болт с шайбой | 2 |
| 080 | 337051-11180 | Болт | 1 |
| 090 | 104512-10080 | Гайка | 1 |
| 100 | 62G051-11120 | Тяга | 1 |
| 110 | 352281-11230 | Втулка | 1 |
| 120 | 108202-14025 | Шайба | 1 |
| 130 | 301056-11140 | Палец стопорный | 1 |
| 140 | 301055-11130 | Пластина | 1 |
| 150 | 111202-06016 | Палец вилка | 2 |
| 160 | 108202-06016 | Шайба | 2 |
| 170 | 301056-11150 | Палец стопорный | 2 |
| 180 | 62G051-11110 | Трос | 1 |
| 190 | 311051-11120 | Концевой шток | 1 |
| 200 | 103312-06050 | Гайка | 2 |
| 210 | 108002-06015 | W/S | 1 |
| 220 | 323431-11190 | Пружина | 1 |
| 230 | 301052-11140Z | Крышка | 1 |
| 240 | 100112-06016 | Болт | 2 |
| 250 | 108002-06015 | W/S | 2 |
| 260 | 108202-06016 | Шайба | 2 |
| 270 | 130410-05000 | Хомут трос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
