Боковой щётка левый — HITACHI ZW30L

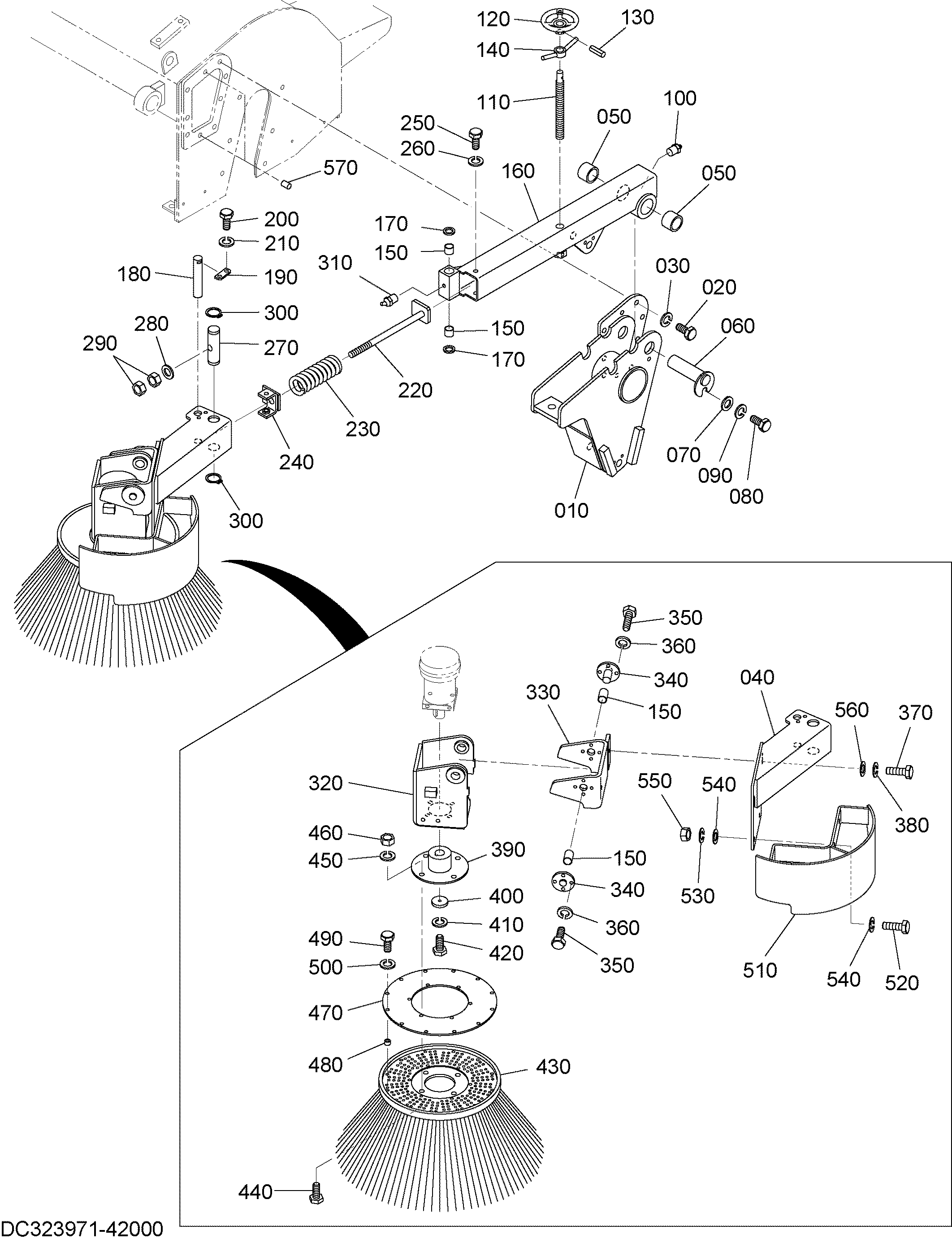

Заводская схема «Боковой щётка левый» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
010	301971-12110	Опора	1
020	100112-12035	Болт	7
030	108002-12030	W/S	7
040	323971-22121	Рукоять A	1
050	322811-11160	Втулка	2
060	323971-22130	Палец	1
070	621811-11170	Втулка	1
080	322621-11350	Шайба	1
090	100112-10020	Болт	1
100	110001-01000	Ниппель смазка	1
110	323971-22140	Болт регулировка	1
120	323971-12180	Рукоятка	1
130	111311-05028	Пружинный штифт	1
140	323971-12220	Стопорная гайка	1
150	323971-22150	Втулка	4
160	338971-32120	Рукоять B	1
170	341351-11140	Шайба	2
180	323971-21150	Палец	1
190	323971-21160	Пластина	1
200	100112-08012	Болт	2
210	108002-08020	W/S	2
220	323971-22191	Вал	1
230	323971-22290	Пружина	1
240	323971-22221	Опора пружина	1
250	100112-10025	Болт	2
260	108002-10025	W/S	2
270	323971-22231	Палец	1
280	108202-16030	Шайба	1
290	103312-16130	Гайка	2
300	111511-03015	Стопорное кольцо	2
310	110002-01000	Ниппель смазка	1
320	323971-22241	Кронштейн	1
330	323971-22250	Опора	1
340	323971-22260	Палец	2
350	100112-08016	Болт	8
360	108002-08020	W/S	8
370	100112-10020	Болт	2
380	108002-10025	W/S	2
390	322971-12150	Фланец	1
400	322971-11260	Шайба	1
410	108002-06015	W/S	1
420	100112-06025	Болт	1
430	323971-22270	Щётка боковой	1
440	100112-12030	Болт	4
450	108002-12030	W/S	4
460	103312-12100	Гайка	4
470	322971-12170	Крышка	1
480	322971-12180	Втулка	18
490	100112-08025	Болт	18
500	108002-08020	W/S	18
510	323971-22281	Защитный кожух	1
520	100112-10030	Болт	2
530	108002-10025	W/S	2
540	108202-10020	Шайба	4
550	103312-10080	Гайка	2
560	108202-10020	Шайба	2
570	621241-00110	Палец	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
