Дверь (левый) в сборе — HITACHI ZW30L

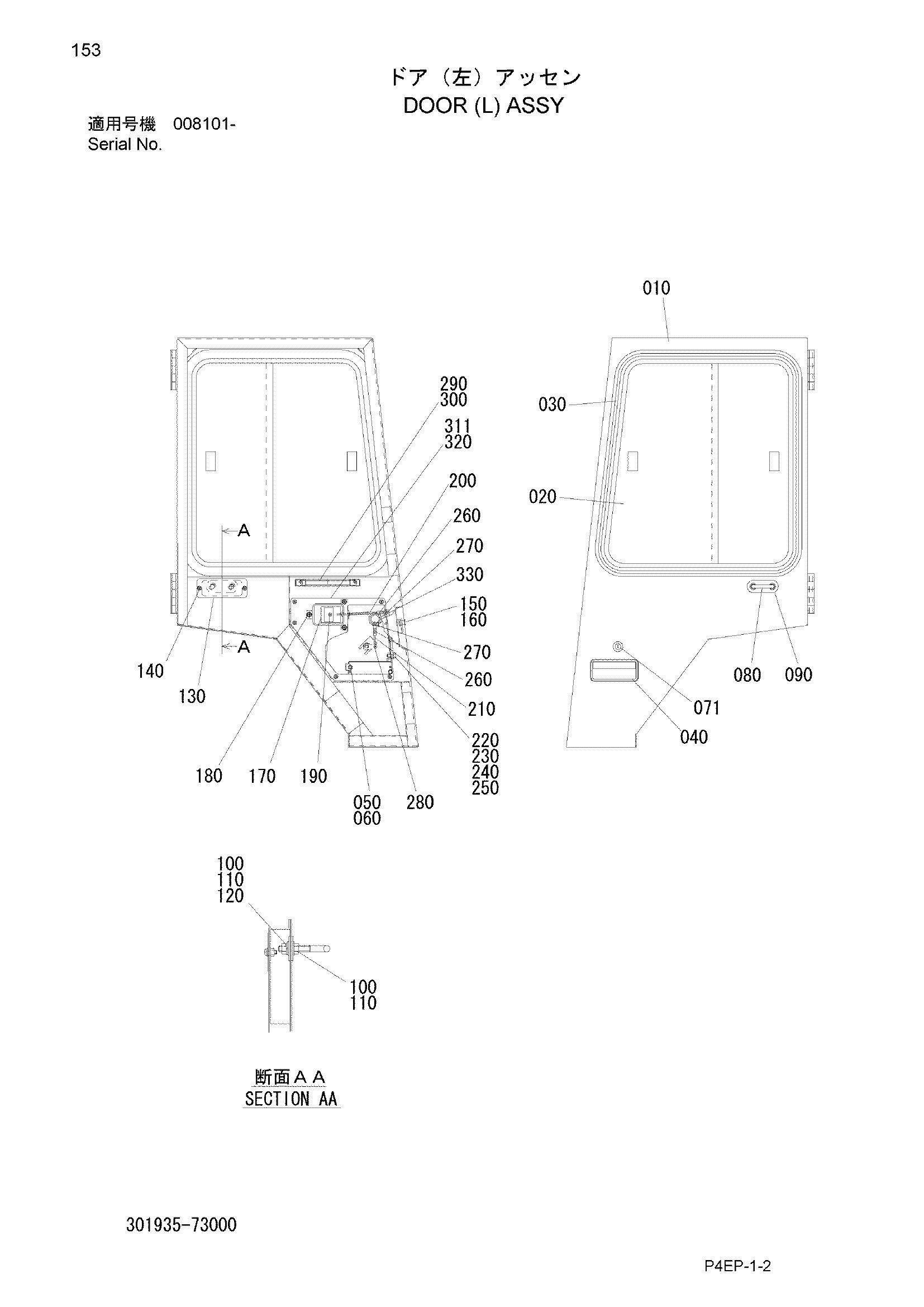

Заводская схема «Дверь (левый) в сборе» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 301935-73000 | Дверь (левый) в сборе | 1 | |
| 020 | 301935-73120 | Сасх и стекло в сборе (левый) | 1 |
| 030 | 145100-08025 | Резиновый, H | 1 |
| 040 | 301935-73130 | Рукоятка (левый) | 1 |
| 050 | 100112-06010 | Болт | 2 |
| 060 | 108002-06015 | W/S | 2 |
| 071 | 310933-22190 | Замок | 1 |
| 080 | 301935-72150 | U болт | 1 |
| 090 | 301935-72160 | Пластина | 2 |
| 100 | 103312-10080 | Гайка | 2 |
| 110 | 108202-10020 | Шайба | 2 |
| 120 | 108002-10025 | W/S | 1 |
| 130 | 301935-72270 | Пластина | 1 |
| 140 | 346933-18170 | Винт | 2 |
| 150 | 301935-73140 | Блокировка, дверь (левый) | 1 |
| 160 | 346933-18170 | Винт | 3 |
| 170 | 301935-72180 | Рукоятка в сборе | 1 |
| 180 | 346933-18170 | Винт | 3 |
| 190 | 101102-04010 | Винт | 1 |
| 200 | 301935-72190 | Шток | 1 |
| 210 | 301935-72210 | Тяга | 1 |
| 220 | 301935-73150 | Пластина (левый) | 1 |
| 230 | 100112-08020 | Болт | 1 |
| 240 | 103312-08065 | Гайка | 1 |
| 250 | 108002-08020 | W/S | 1 |
| 260 | 301935-72230 | Пружина | 2 |
| 270 | 301935-72240 | Палец | 2 |
| 280 | 344931-93190 | Шток, стопорный | 1 |
| 290 | 301935-72250 | Рукоятка | 1 |
| 300 | 346933-18170 | Винт | 2 |
| 311 | 301935-72261 | Пластина | 1 |
| 320 | 346933-18170 | Винт | 5 |
| 330 | 156120-32200 | Уплотнительная втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
