Прямая лопата управление (1) — HITACHI ZW30L

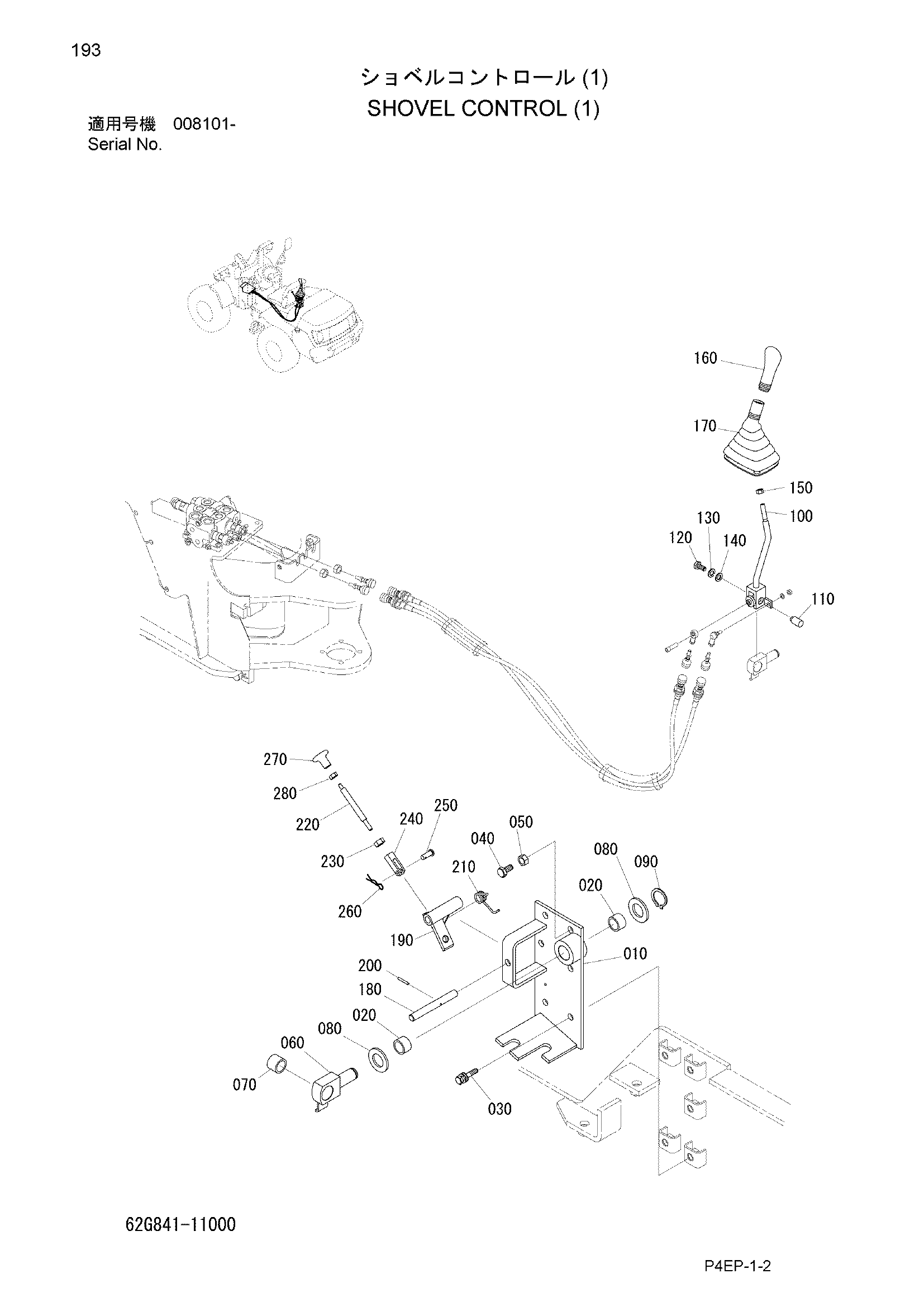

Заводская схема «Прямая лопата управление (1)» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301842-11110 | Опора | 1 |
| 020 | 621841-11111 | Подшипник неедле | 2 |
| 030 | 102212-10025 | Болт с шайбой | 4 |
| 040 | 100112-10035 | Болт | 1 |
| 050 | 103312-10080 | Гайка | 1 |
| 060 | 301842-11120 | Палец | 1 |
| 070 | 621841-11220 | Подшипник неедле | 1 |
| 080 | 108202-20030 | Шайба | 2 |
| 090 | 111511-02012 | Стопорное кольцо | 1 |
| 100 | 301842-11130 | Рычаг | 1 |
| 110 | 621841-11150 | Палец | 1 |
| 120 | 100112-08016 | Болт | 1 |
| 130 | 108002-08020 | W/S | 1 |
| 140 | 108202-08016 | Шайба | 1 |
| 150 | 104512-12100 | Гайка | 1 |
| 160 | 301842-11170 | Рукоятка | 1 |
| 170 | 301842-11180 | Защитный чехол | 1 |
| 180 | 301842-11140 | Палец | 1 |
| 190 | 301842-11150 | Тяга | 1 |
| 200 | 111311-03020 | Пружинный штифт | 1 |
| 210 | 810841-11260 | Пружина | 1 |
| 220 | 301842-11160 | Шток | 1 |
| 230 | 103312-06050 | Гайка | 1 |
| 240 | 111102-06034 | Вилка | 1 |
| 250 | 111202-06016 | Палец вилка | 1 |
| 260 | 301056-11150 | Палец стопорный | 1 |
| 270 | 323281-21110 | Ручка | 1 |
| 280 | 103012-05040 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
