Боковой щётка гидроцилиндр в сборе — HITACHI ZW30L

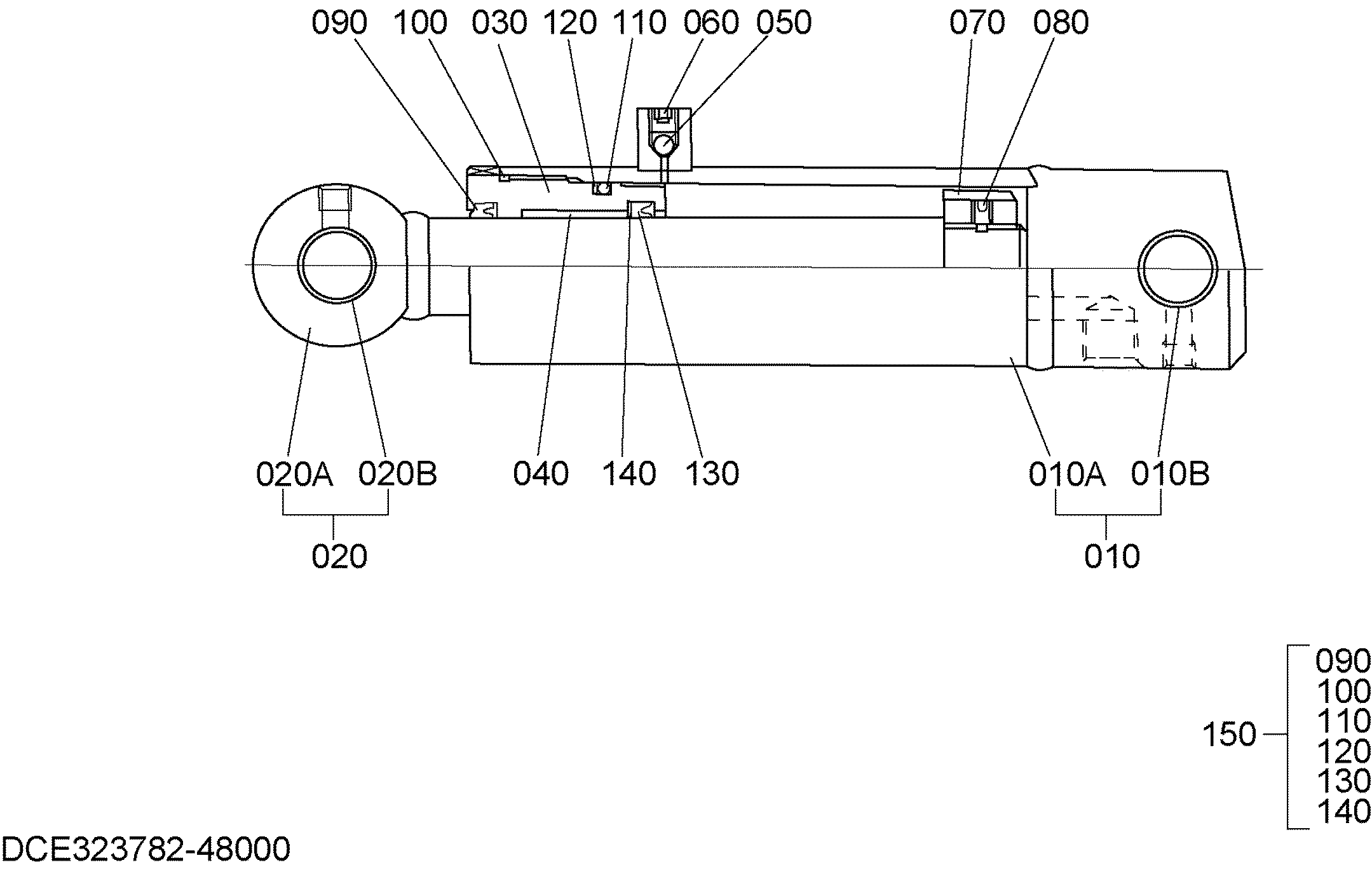

Заводская схема «Боковой щётка гидроцилиндр в сборе» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 323782-48000 | Боковой щётка гидроцилиндр узел | 2 | |
| 010 | 323782-48110 | Трубка в сборе | 1 |
| 010B | 323782-48130 | Усхинг | 2 |
| 020 | 323782-48140 | Шток в сборе | 1 |
| 020B | 323782-48160 | Втулка | 2 |
| 030 | 323782-48170 | Головка | 1 |
| 040 | 323782-48180 | Втулка | 1 |
| 050 | 323782-48190 | Болл | 1 |
| 060 | 101521-08008 | Комплект винт | 1 |
| 070 | 323782-48200 | Гайка | 1 |
| 080 | 101321-06008 | Комплект винт | 1 |
| 090 | 141510-03038 | Пылезащитное уплотнение | 1 |
| 100 | 120002-05000 | Уплотнительное кольцо | 1 |
| 110 | 120011-04400 | Уплотнительное кольцо | 1 |
| 120 | 120701-04400 | Задний UP кольцо | 1 |
| 130 | 323782-48210 | Манжета | 1 |
| 140 | 323782-48220 | Кольцо баккуп | 1 |
| 150 | 323782-99110 | Репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
