Проводка — HITACHI ZW30L

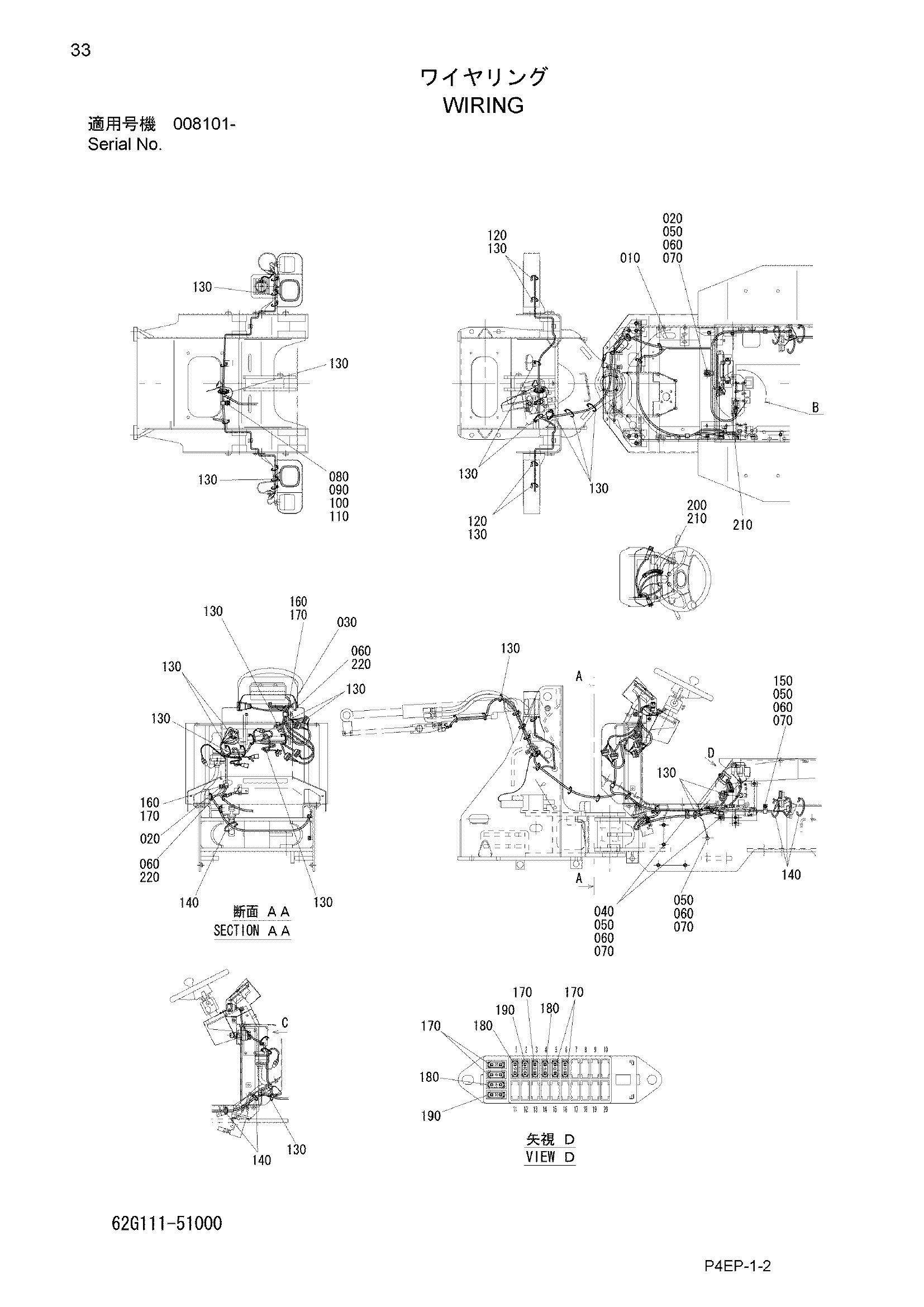

Заводская схема «Проводка» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62F111-51110 | Жгут проводов | 1 |
| 020 | 346271-11130 | Хомут | 2 |
| 030 | 332011-00150 | Хомут | 1 |
| 040 | 345461-11160 | Хомут | 2 |
| 050 | 100112-10020 | Болт | 5 |
| 060 | 108002-10025 | W/S | 7 |
| 070 | 108202-10020 | Шайба | 7 |
| 080 | 336121-51170 | Хомут | 1 |
| 090 | 100112-08020 | Болт | 1 |
| 100 | 108002-08020 | W/S | 1 |
| 110 | 108202-08016 | Шайба | 1 |
| 120 | 322061-21140 | Хомут | 4 |
| 130 | 130410-05000 | Хомут трос | 30 |
| 140 | 130410-10000 | Хомут трос | 6 |
| 150 | 360111-51290 | Хомут | 1 |
| 160 | 100112-10030 | Болт | 2 |
| 170 | 26192-42421 | Предохранитель (10A) | 5 |
| 180 | 26192-42431 | Предохранитель (15A) | 3 |
| 190 | 263G2-44411 | Предохранитель (30A) | 2 |
| 200 | 121120-12125 | Виниловый шланг | 1 |
| 210 | 130410-02000 | Хомут трос | 3 |
| 220 | 103312-10080 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
