Отопитель — HITACHI ZW30L

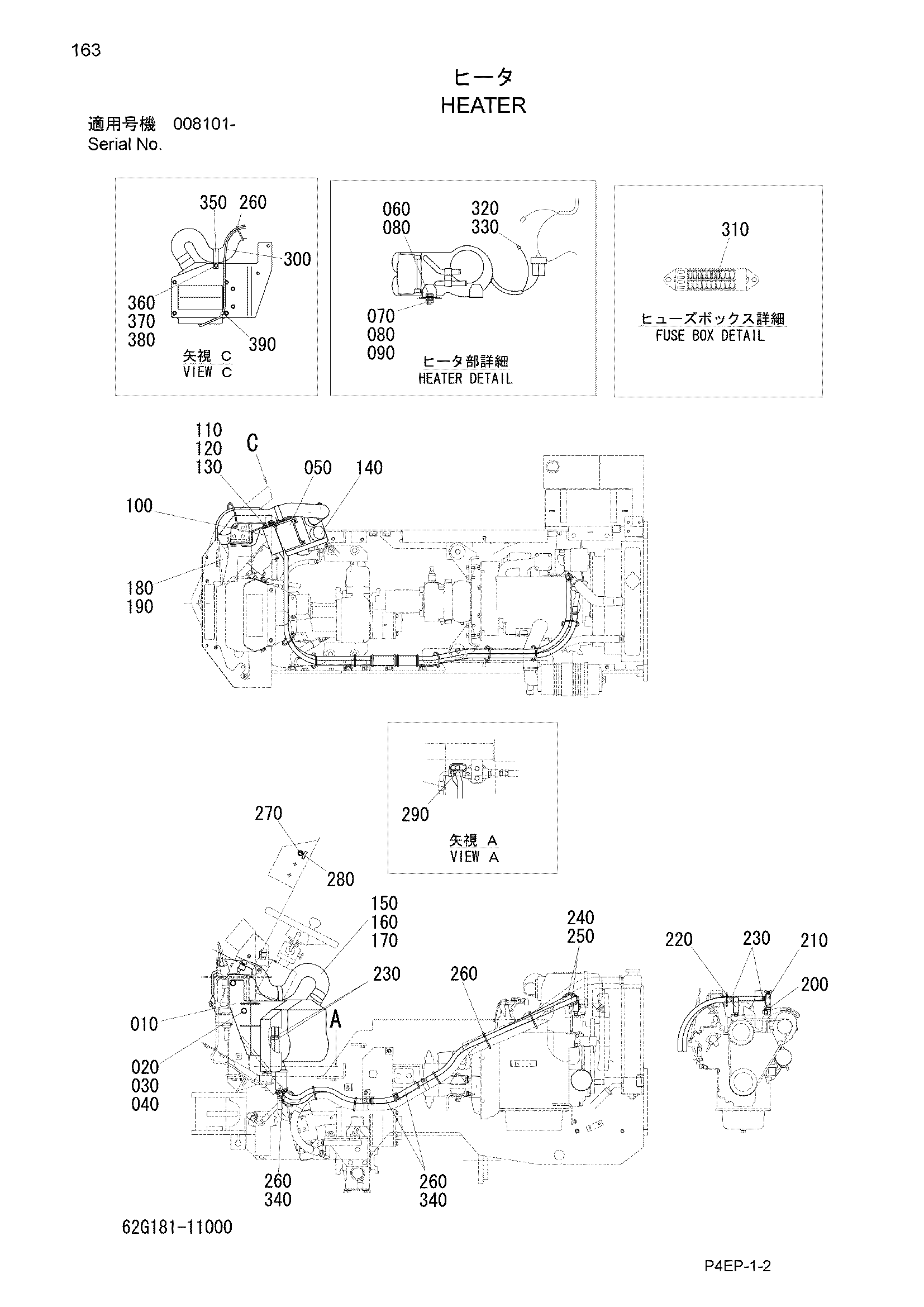

Заводская схема «Отопитель» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301182-11110 | Кронштейн | 1 |
| 020 | 100112-12030 | Болт | 2 |
| 030 | 108002-12030 | W/S | 2 |
| 040 | 108202-12025 | Шайба | 2 |
| 050 | 322181-11111 | Отопитель | 1 |
| 060 | 100112-10025 | Болт | 4 |
| 070 | 108002-10025 | W/S | 4 |
| 080 | 108202-10020 | Шайба | 8 |
| 090 | 103312-10080 | Гайка | 4 |
| 100 | 301182-11130 | Крышка | 1 |
| 110 | 100112-08025 | Болт | 2 |
| 120 | 108002-08020 | W/S | 2 |
| 130 | 108202-08016 | Шайба | 2 |
| 140 | 332181-11190 | Колпачок | 1 |
| 150 | 342181-11210 | Коннектер | 1 |
| 160 | 301182-11120 | Шланг, дефростер | 1 |
| 170 | 370181-11130 | Коннектер | 1 |
| 180 | 332181-11260 | Форсунка | 1 |
| 190 | 346933-18170 | Винт | 2 |
| 200 | 302181-11150 | Угловой штуцер | 1 |
| 210 | 331181-11150 | Кокк, клапан | 1 |
| 220 | 302181-11140 | Угловой штуцер | 1 |
| 230 | 130110-02200 | Хомут, шланг | 4 |
| 240 | 131250-13250 | Шланг, водяной | 2 |
| 250 | 132110-15050 | Трубка, коил | 2 |
| 260 | 130410-10000 | Хомут, трос | 14 |
| 270 | 621181-11140 | Выключатель | 1 |
| 280 | 335871-34110 | Наклейка | 1 |
| 290 | 322131-51120 | Уплотнительная втулка | 1 |
| 300 | 301186-11130 | Жгут проводов | 1 |
| 310 | 26192-42421 | Предохранитель (10A) | 1 |
| 320 | 155210-10400 | Клемма | 1 |
| 330 | 305181-12140 | Колпачок | 1 |
| 340 | 121120-25125 | Шланг, винйл | 3 |
| 350 | 374181-41140 | Хомут | 1 |
| 360 | 100112-08012 | Болт | 1 |
| 370 | 108002-08020 | W/S | 1 |
| 380 | 108202-08016 | Шайба | 1 |
| 390 | 336121-51170 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
