Прямая лопата управление (2) — HITACHI ZW30L

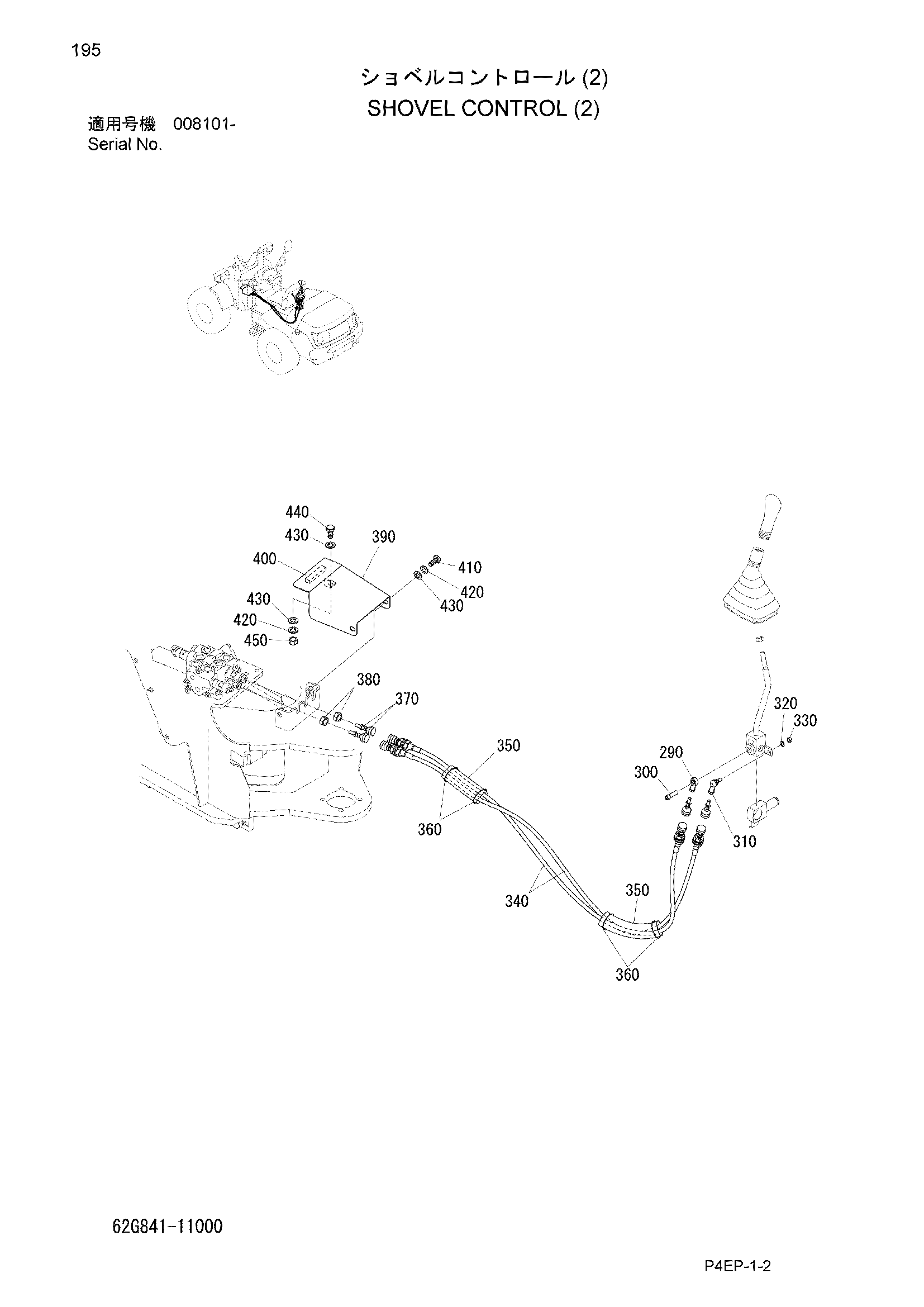

Заводская схема «Прямая лопата управление (2)» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 290 | 323841-11160 | Концевой шток | 1 |
| 300 | 100922-08025 | Болт | 1 |
| 310 | 323461-21170 | Концевой шток | 1 |
| 320 | 108002-08020 | W/S | 1 |
| 330 | 103312-08065 | Гайка | 1 |
| 340 | 302842-11110 | Трос | 2 |
| 350 | 121120-32200 | Виниловый шланг | 2 |
| 360 | 130410-05000 | Хомут трос | 4 |
| 370 | 360841-11160 | Концевой шток | 2 |
| 380 | 103312-08065 | Гайка | 2 |
| 390 | 62J841-11160 | Крышка | 1 |
| 400 | 302621-15170 | Резиновое уплотнение | 1 |
| 410 | 100112-10025 | Болт | 2 |
| 420 | 108002-10025 | W/S | 3 |
| 430 | 108202-10020 | Шайба | 4 |
| 440 | 100112-10030 | Болт | 1 |
| 450 | 103312-10080 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
