Бункер гидроцилиндр в сборе — HITACHI ZW30L

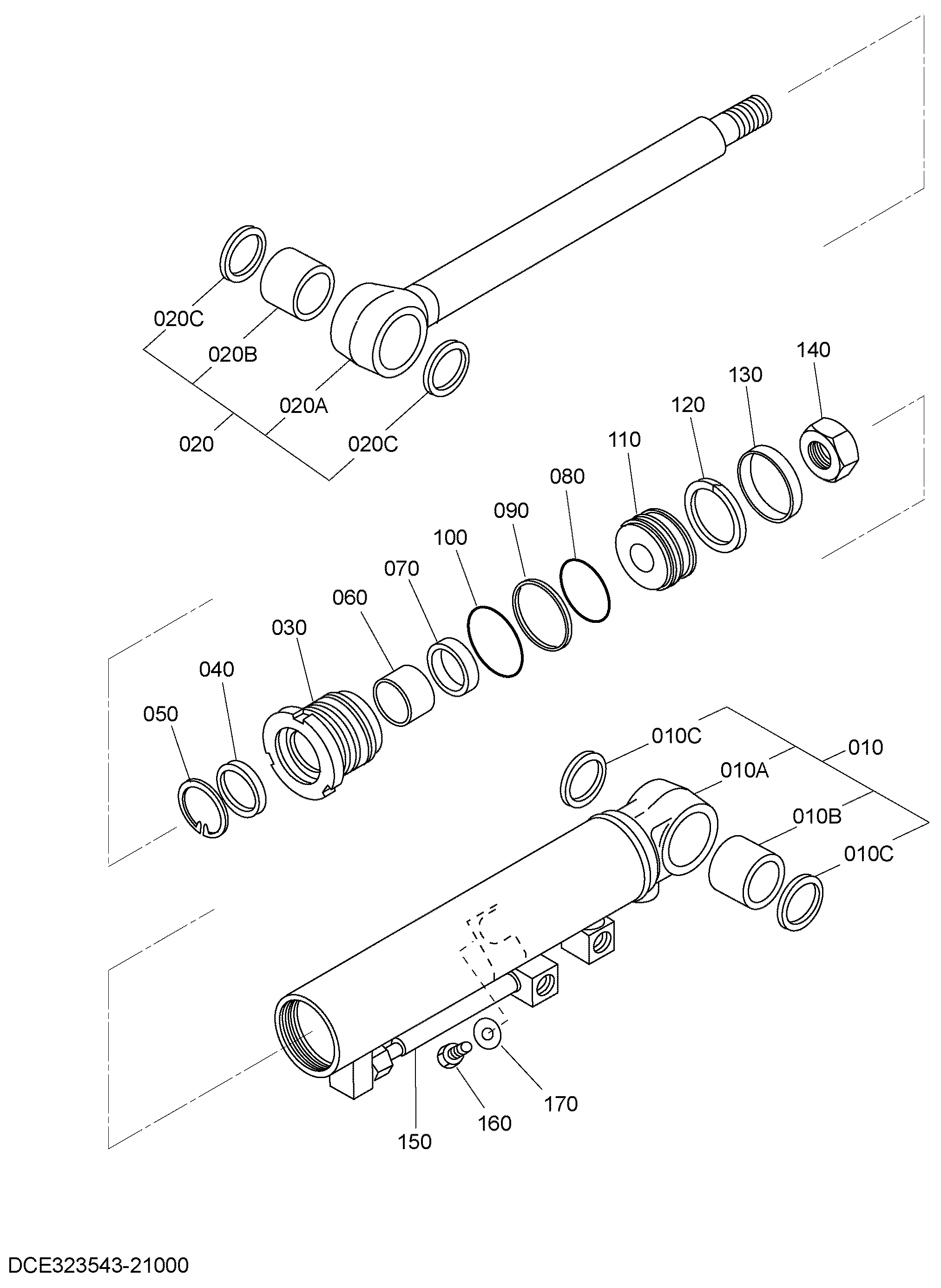

Заводская схема «Бункер гидроцилиндр в сборе» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 323543-21000 | Бункер гидроцилиндр в сборе | 1 | |
| 010 | 323543-21110 | Трубка в сборе | 1 |
| 010B | 323543-21250 | Втулка | 1 |
| 010C | 323543-21260 | Пылезащитное уплотнение | 2 |
| 020 | 323543-21120 | Шток в сборе | 1 |
| 020B | 323543-21250 | Втулка | 1 |
| 020C | 323543-21260 | Пылезащитное уплотнение | 2 |
| 030 | 323543-21150 | Головка | 1 |
| 040 | 323543-21160 | Пылезащитное уплотнение | 1 |
| 050 | 323543-21170 | Кольцо стопорный | 1 |
| 060 | 323543-21180 | Втулка | 1 |
| 070 | 323543-21190 | Манжета | 1 |
| 080 | 120011-05010 | Уплотнительное кольцо | 1 |
| 090 | 323543-21280 | Задний UP кольцо | 1 |
| 100 | 120002-05500 | Уплотнительное кольцо | 1 |
| 110 | 323543-21210 | Поршень | 1 |
| 120 | 323543-21220 | Манжета | 1 |
| 130 | 323543-21230 | Грязесъёмное кольцо | 1 |
| 140 | 323543-21240 | Гайка | 1 |
| 150 | 323543-21270 | Трубка | 1 |
| 160 | 100122-10020 | Болт | 1 |
| 170 | 108202-10020 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
