Подъём гидроцилиндр в сборе — HITACHI ZW30L

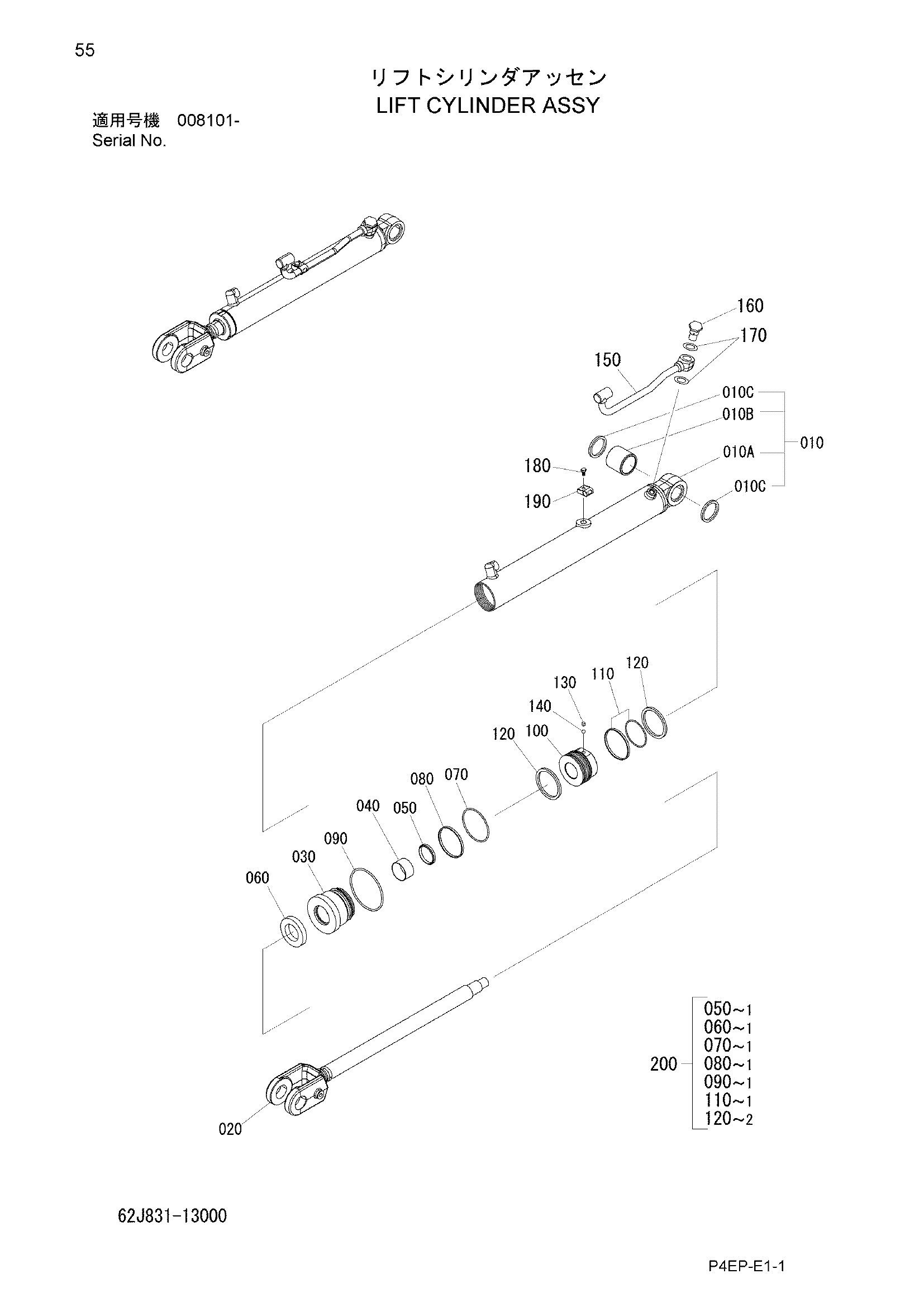

Заводская схема «Подъём гидроцилиндр в сборе» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 62J831-13000 | Подъём гидроцилиндр в сборе | 1 | |
| 010 | 62J831-13110 | Гидроцилиндр трубка в сборе | 1 |
| 010B | 302811-11420 | Втулка | 1 |
| 010C | 302831-11320 | Уплотнение, пыль | 2 |
| 020 | 62J831-13140 | Поршень шток в сборе | 1 |
| 030 | 62J831-11170 | Гидроцилиндр головка | 1 |
| 040 | 354541-21180 | Втулка | 1 |
| 050 | 352541-21230 | Кольцо, U | 1 |
| 060 | 302831-11210 | Стеклоочиститель кольцо | 1 |
| 070 | 120012-06000 | Уплотнительное кольцо | 1 |
| 080 | 308831-22170 | Задний UP кольцо | 1 |
| 090 | 120012-06500 | Уплотнительное кольцо | 1 |
| 100 | 62J831-11250 | Поршень | 1 |
| 110 | 323832-13170 | Уплотнение кольцо в сборе | 1 |
| 120 | 308831-22180 | Скольжение кольцо | 2 |
| 130 | 337831-11330 | Комплект винт | 1 |
| 140 | 360541-21330 | Шарик, стальной | 1 |
| 150 | 62J831-13410 | Трубка AS | 1 |
| 160 | 308831-22210 | Пробка | 1 |
| 170 | 120011-02210 | Уплотнительное кольцо | 2 |
| 180 | 308831-22220 | Упсет болт | 1 |
| 190 | 308831-22230 | Трубка держатель | 1 |
| 200 | 62J831-99110 | Репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
