Радиатор в сборе — HITACHI ZW30L

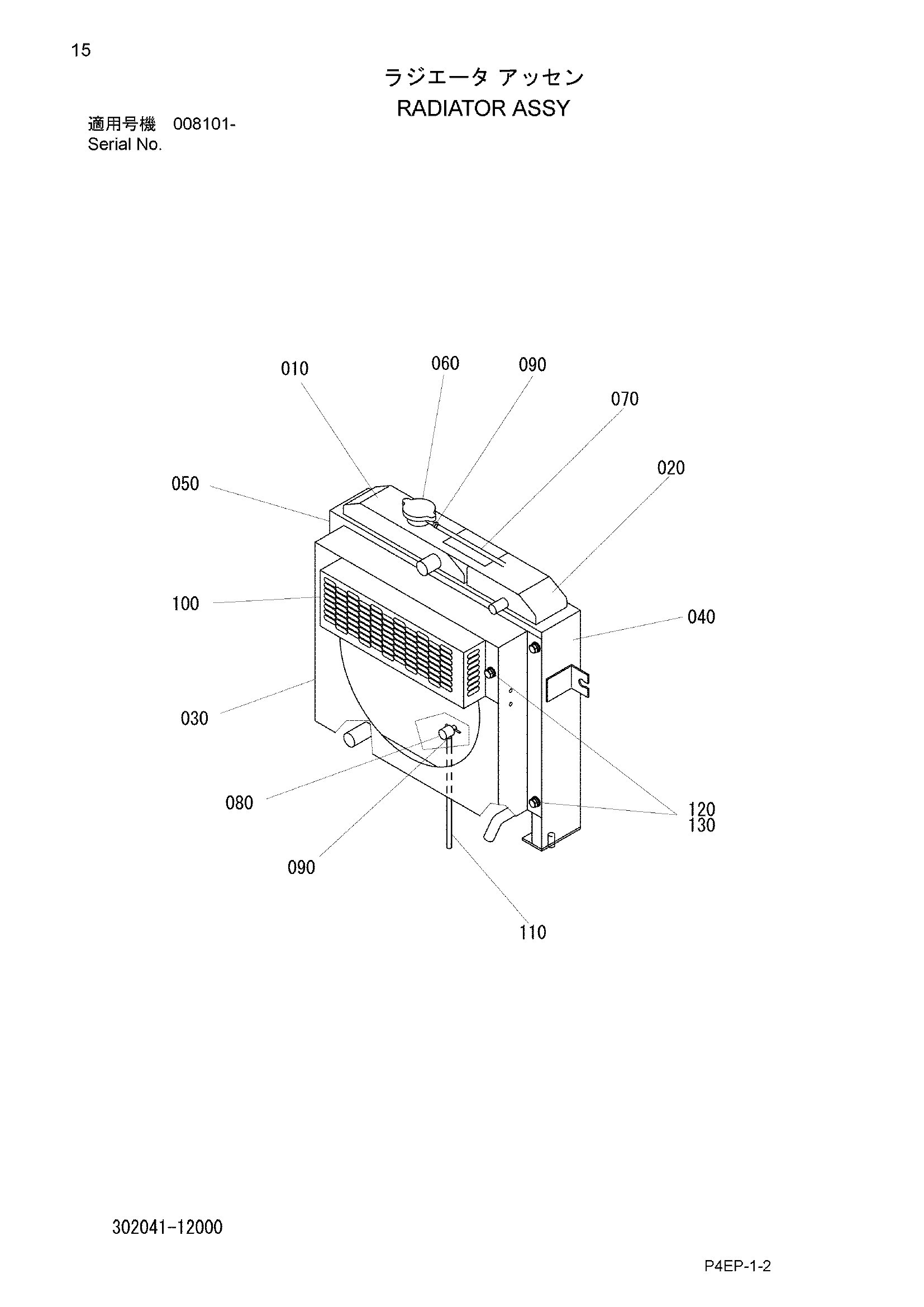

Заводская схема «Радиатор в сборе» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 302041-12000 | Радиатор в сборе | 1 | |
| 030 | 302041-12120 | Воздуховод | 1 |
| 040 | 301046-12140 | Кронштейн | 1 |
| 050 | 301046-12150 | Кронштейн | 1 |
| 060 | 322041-12161 | Колпачок | 1 |
| 070 | 302041-12130 | Шланг | 1 |
| 080 | 301041-12220 | Кокк дренажный | 1 |
| 090 | 301041-12230 | Хомут | 2 |
| 100 | 301046-12170 | Защита вентилятор | 1 |
| 110 | 301041-12210 | Шланг | 1 |
| 120 | 100312-08020 | Болт | 10 |
| 130 | 108002-08020 | W/S | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
