HST трубопроводы (1) — HITACHI ZW30L

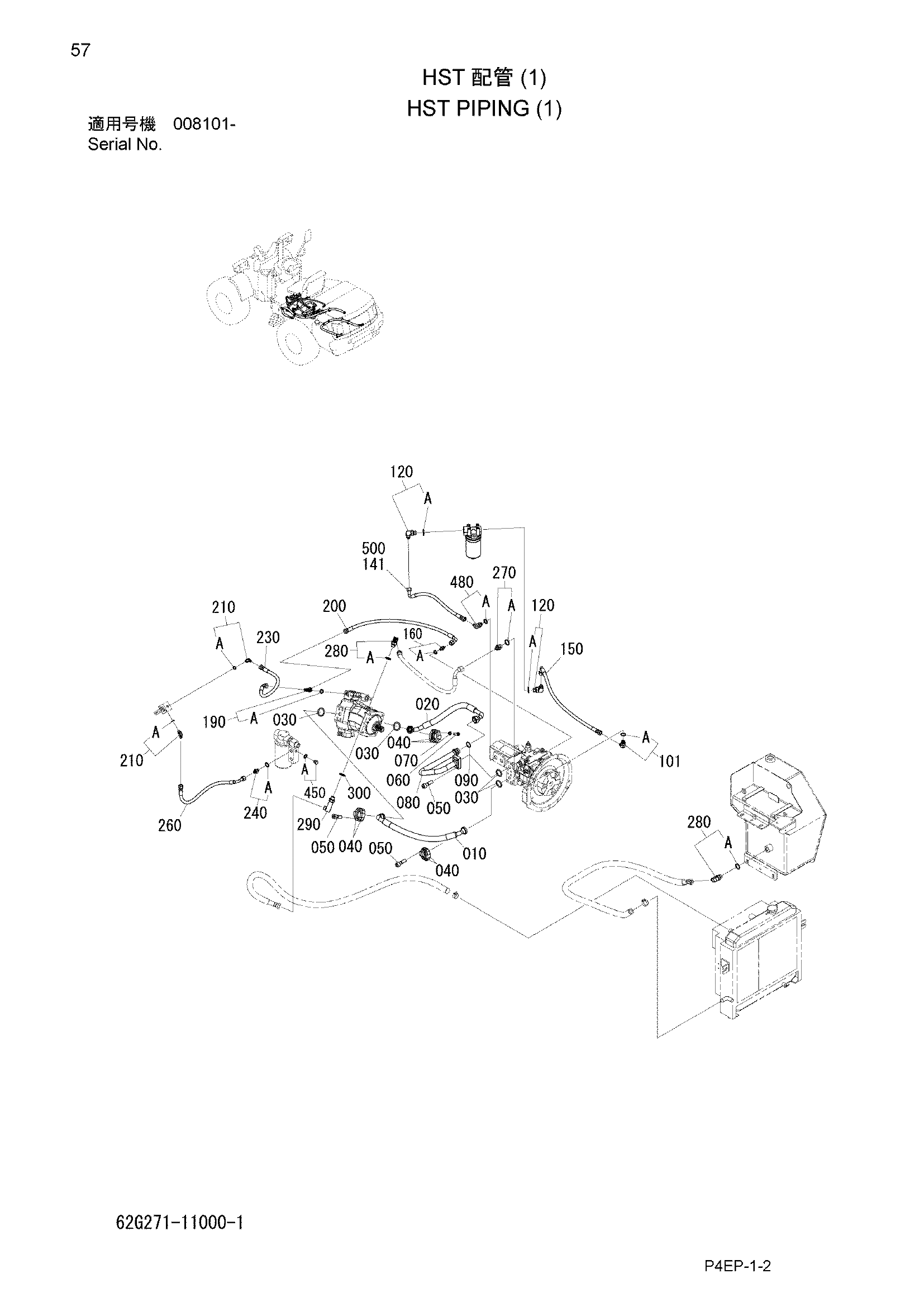

Заводская схема «HST трубопроводы (1)» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 302272-11150 | Шланг | 1 |
| 020 | 301272-11160 | Шланг | 1 |
| 030 | 301276-11160 | Уплотнительное кольцо | 4 |
| 040 | 301276-11170 | Разъёмный фланец | 6 |
| 050 | 100921-10035 | Болт | 12 |
| 060 | 100122-10035 | Болт | 4 |
| 070 | 108002-10025 | W/S | 4 |
| 080 | 301272-11170 | Трубка | 1 |
| 090 | 322271-11270 | Уплотнительное кольцо | 1 |
| 101 | HLA852333 | Угловой штуцер | 1 |
| 101A | 120011-01400 | Уплотнительное кольцо | 1 |
| 120 | HLA852343 | Угловой штуцер | 2 |
| 120A | 120011-01800 | Уплотнительное кольцо | 1 |
| 141 | 62J271-11130 | Шланг | 1 |
| 150 | 62G271-11110 | Шланг | 1 |
| 160 | HLA852123 | Адаптер | 1 |
| 160A | 120011-01100 | Уплотнительное кольцо | 1 |
| 180 | HLA852423 | Тройник | 1 |
| 180A | 120011-01100 | Уплотнительное кольцо | 1 |
| 200 | 62G271-11110 | Шланг | 1 |
| 210 | HL4279245 | Угловой штуцер | 2 |
| 210A | 120112-90400 | Уплотнительное кольцо | 1 |
| 230 | 62J531-11130 | Шланг | 1 |
| 240 | HLA852133 | Адаптер | 1 |
| 240A | 120011-01400 | Уплотнительное кольцо | 1 |
| 260 | 62G271-11120 | Шланг | 1 |
| 270 | HLA852144 | Адаптер | 1 |
| 270A | 120011-01800 | Уплотнительное кольцо | 1 |
| 280 | HLA852344 | Угловой штуцер | 2 |
| 280A | 120011-01800 | Уплотнительное кольцо | 1 |
| 290 | 124304-04000 | Угловой штуцер | 1 |
| 300 | 120011-01800 | Уплотнительное кольцо | 1 |
| 480 | HLA852343 | Угловой штуцер | 1 |
| 480A | 120011-01800 | Уплотнительное кольцо | 1 |
| 500 | 132110-15073 | Трубка коил | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
