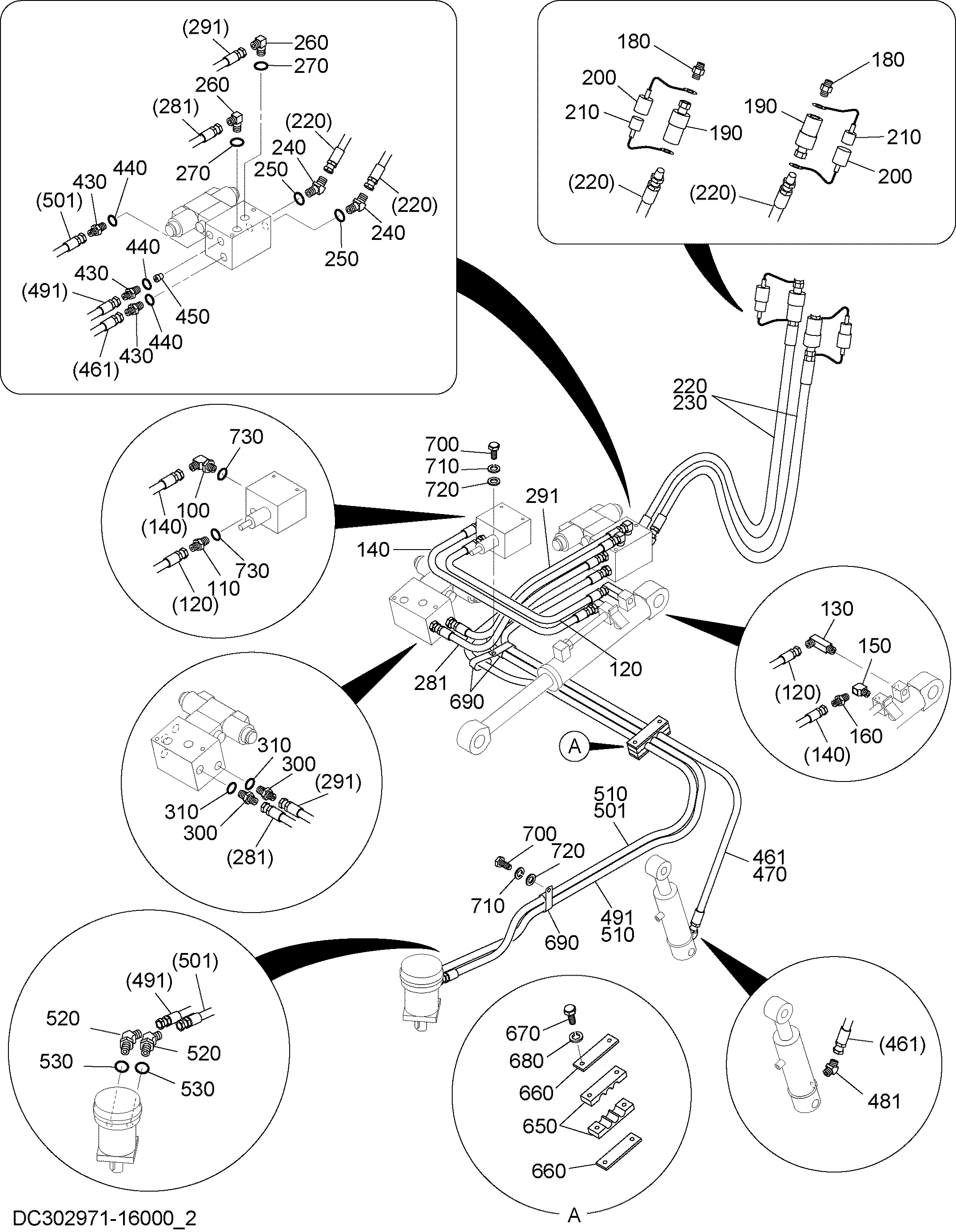

Свеепер трубопроводы (2) — HITACHI ZW30L

Заводская схема «Свеепер трубопроводы (2)» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
100	124303-03000	Угловой штуцер	1
110	124301-03000	Разъём	1
120	125240-09070	Шланг	1
130	123306-03030	Угловой штуцер	1
140	125240-09080	Шланг	1
150	123203-03030	Угловой штуцер	1
160	323971-26140	Ниппель	1
180	123207-04000	Ниппель	2
190	334781-12130	Муфта селф уплотнение	2
200	322971-16180	Колпачок	2
210	322971-16190	Пробка	2
220	125140-12155	Шланг	2
230	132110-15135	Трубка коил	2
240	124305-04000	Угловой штуцер	2
250	120001-01800	Уплотнительное кольцо	2
260	124303-04030	Угловой штуцер	2
270	120001-01800	Уплотнительное кольцо	2
281	125260-09045	Шланг	1
291	125240-09045	Шланг	1
300	124301-04030	Адаптер	2
310	120001-01800	Уплотнительное кольцо	2
430	124301-03000	Разъём	3
440	120001-01400	Уплотнительное кольцо	3
450	301971-16110	Дроссель	1
461	125240-09140	Шланг	1
470	132110-15140	Трубка коил	1
481	123305-03030	Угловой штуцер	1
491	125260-09185	Шланг	1
501	125240-09185	Шланг	1
510	132110-15180	Трубка коил	2
520	124305-04030	Угловой штуцер	2
530	120001-01800	Уплотнительное кольцо	2
650	345781-51250	Резиновая прокладка	2
660	323971-26170	Пластина	2
670	100112-10045	Болт	2
680	108202-10020	Шайба	2
690	342171-21420	Хомут	3
700	100112-10012	Болт	2
710	108002-10025	W/S	2
720	108202-10020	Шайба	2
730	120001-01400	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
