Рама группа (2) — HITACHI ZW30L

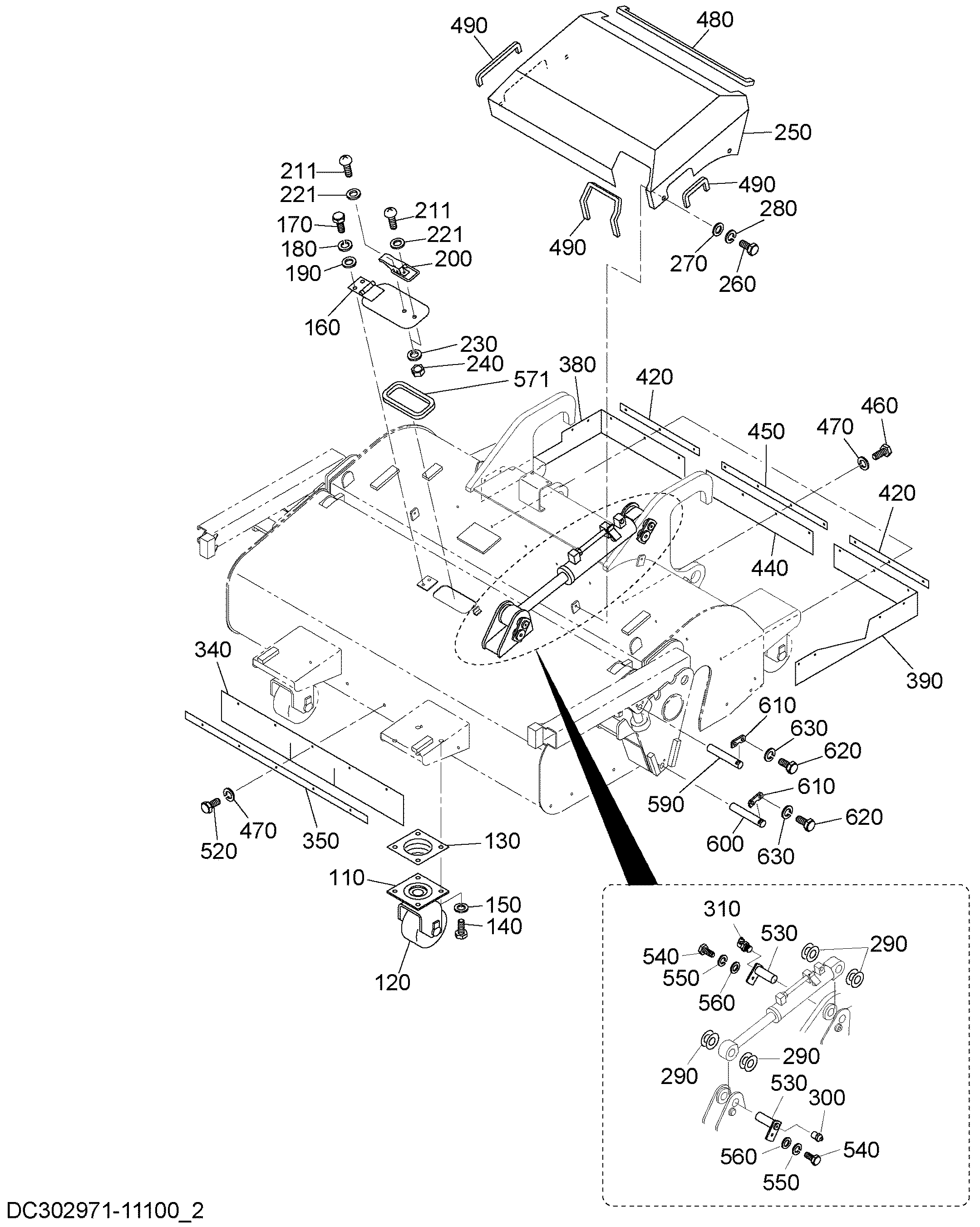

Заводская схема «Рама группа (2)» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
110	323971-11470	Кастер кронштейн в сборе	4
120	323971-21170	Колесо кастер	4
130	322971-11341	Регулировочная шайба	4
140	100112-14035	Болт	16
150	108002-14035	W/S	16
160	323971-11280	Крышка	1
170	100112-08020	Болт	2
180	108002-08020	W/S	2
190	108202-08016	Шайба	2
200	321621-11130	Крюк в сборе	1
211	101002-06016	Винт	2
221	108202-06016	Шайба	2
230	108002-06015	W/S	2
240	103312-06050	Гайка	2
250	323971-41130	Крышка	1
260	100112-08020	Болт	4
270	360611-13230	Шайба	4
280	108002-08020	W/S	4
290	331611-15150	Проставка	8
300	110001-01000	Ниппель смазка	1
310	110003-01000	Ниппель смазка	1
340	338971-31180	Резиновая прокладка	1
350	338971-31170	Пластина	1
380	338971-31250	Резиновая прокладка	1
390	338971-31230	Резиновая прокладка	1
420	322971-11450	Пластина	2
440	302971-11120	Резиновая прокладка	1
450	302971-11130	Пластина	1
460	100112-08020	Болт	10
470	108002-08020	W/S	15
480	146121-16150	Резиновое уплотнение	1
490	146121-11050	Резиновое уплотнение	3
520	100112-08025	Болт	5
530	314541-11110	Палец	2
540	100112-12020	Болт	2
550	108002-12030	W/S	2
560	311811-11270	Шайба	2
571	146131-11045	Резиновое уплотнение	1
590	323971-21140	Палец	2
600	323971-21150	Палец	2
610	323971-21160	Пластина	4
620	100112-08012	Болт	8
630	108002-08020	W/S	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
