Трубопроводы (2) — HITACHI ZW30L

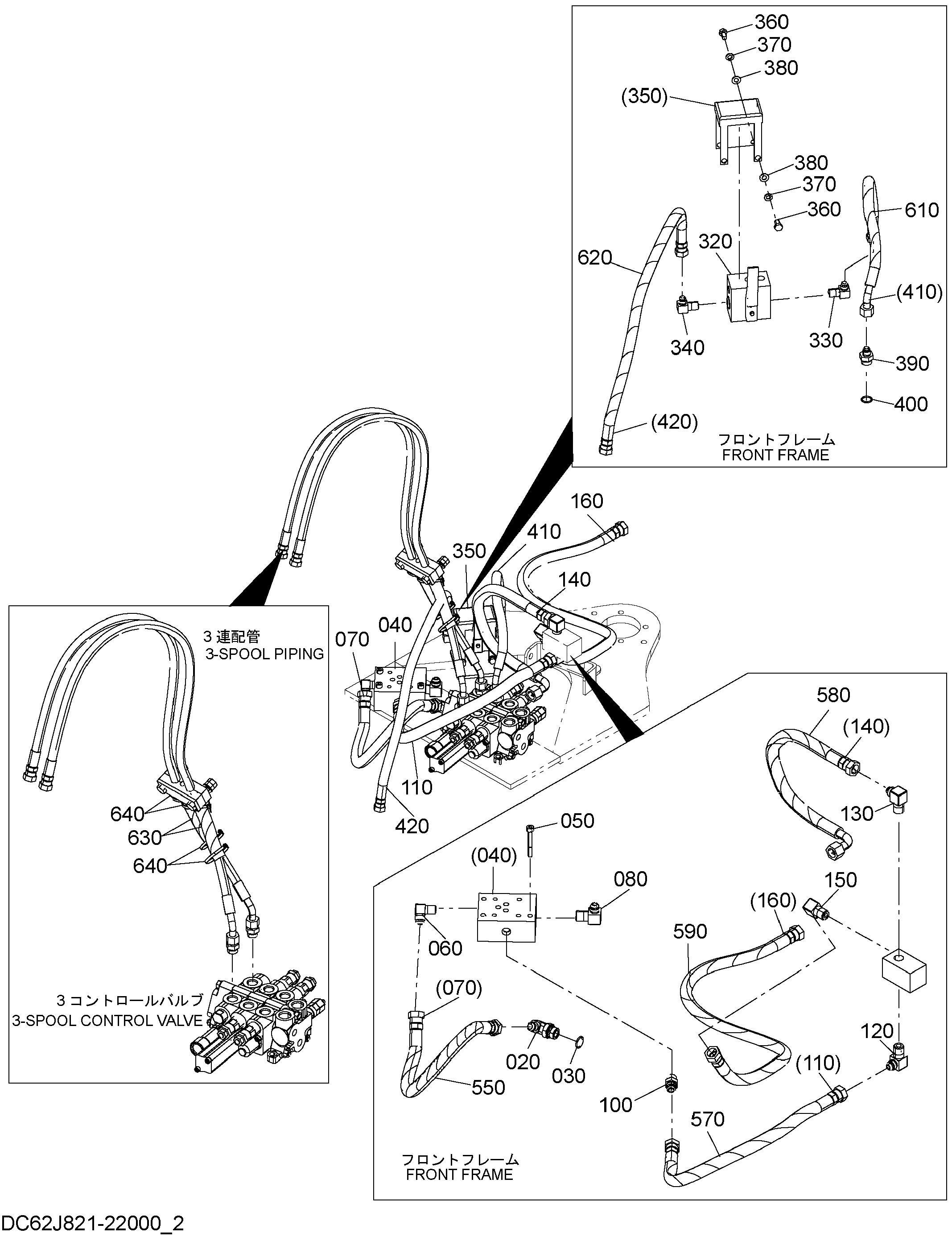

Заводская схема «Трубопроводы (2)» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 020 | 4327300 | Угловой штуцер | 1 |
| 020A | R26906R | Уплотнительное кольцо | 1 |
| 030 | 120112-91000 | Уплотнительное кольцо | 1 |
| 040 | 322821-22120 | Пластина клапан | 1 |
| 050 | 100921-08060 | Болт | 3 |
| 060 | 4200315 | Угловой штуцер | 1 |
| 070 | 126240-12055 | Шланг | 1 |
| 080 | 4154658 | Угловой штуцер | 1 |
| 100 | 4266331 | Адаптер | 1 |
| 110 | 126260-12060 | Шланг | 1 |
| 120 | 4154658 | Угловой штуцер | 1 |
| 130 | 4154658 | Угловой штуцер | 1 |
| 140 | 62J821-22120 | Шланг | 1 |
| 150 | 4154658 | Угловой штуцер | 1 |
| 160 | 126260-12100 | Шланг | 1 |
| 320 | 322821-22170 | Поток управление. клапан узел' | 1 |
| 330 | 4154657 | Угловой штуцер | 1 |
| 340 | 4154657 | Угловой штуцер | 1 |
| 350 | 323821-22170 | Крышка | 1 |
| 360 | 100112-08012 | Болт | 4 |
| 370 | 108002-08020 | W/S | 4 |
| 380 | 108202-08016 | Шайба | 4 |
| 390 | 4209765 | Адаптер | 1 |
| 390A | U10778U | Уплотнительное кольцо | 1 |
| 400 | 120112-90800 | Уплотнительное кольцо | 1 |
| 410 | 62J821-22130 | Шланг | 1 |
| 420 | 126240-09075 | Шланг | 1 |
| 550 | 132110-20041 | Трубка коил | 1 |
| 570 | 132110-20048 | Трубка коил | 1 |
| 580 | 132110-20039 | Трубка коил | 1 |
| 590 | 132110-15085 | Трубка коил | 1 |
| 610 | 132110-15031 | Трубка коил | 1 |
| 620 | 132110-15063 | Трубка коил | 1 |
| 630 | 121120-25200 | Виниловый шланг | 2 |
| 640 | 130410-05000 | Хомут трос | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
