Тормоз трубопроводы — HITACHI ZW30L

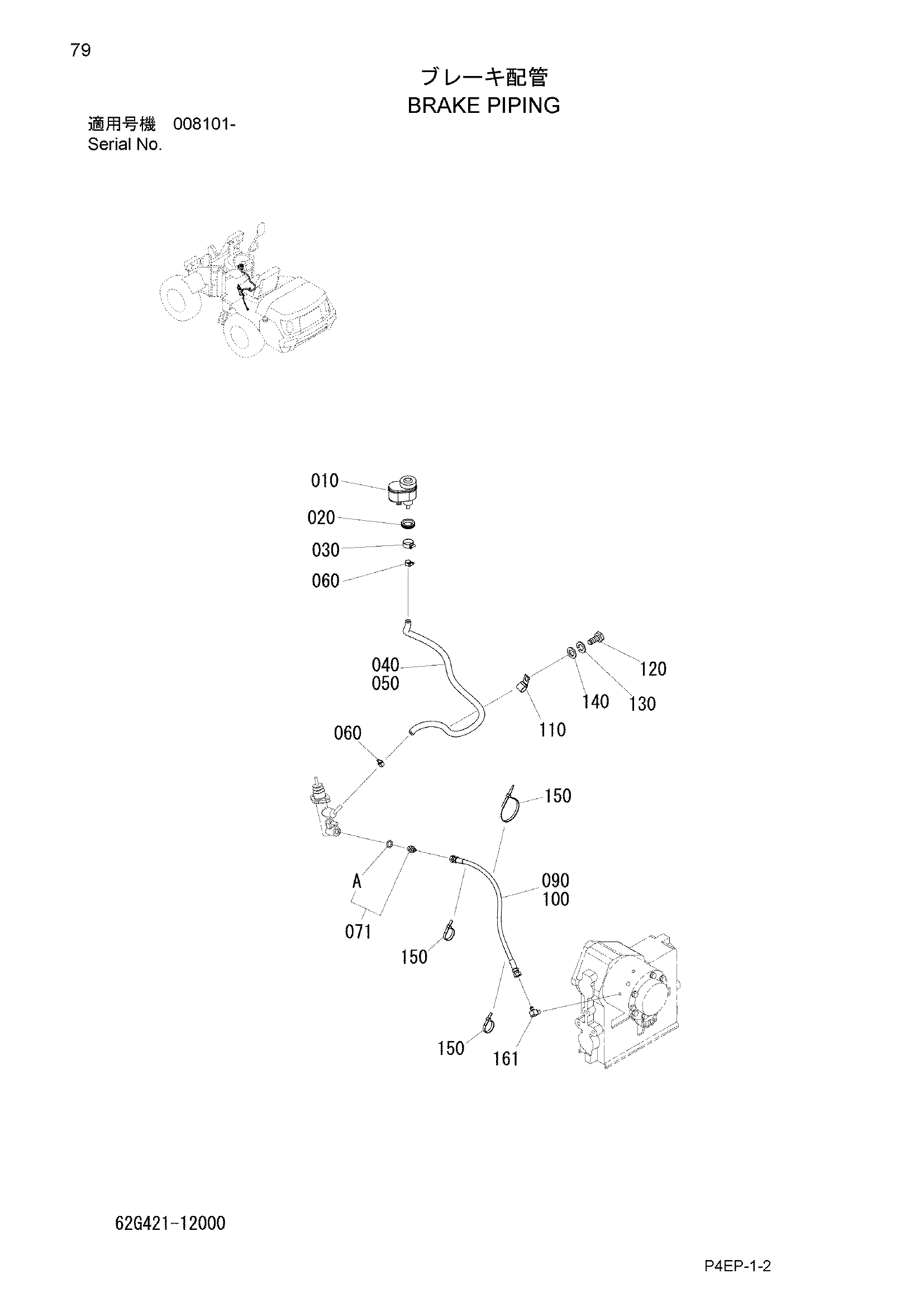

Заводская схема «Тормоз трубопроводы» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301426-12110 | Бак в сборе | 1 |
| 020 | 156100-30300 | Уплотнительная втулка | 1 |
| 030 | 130310-02800 | Хомут шланга | 1 |
| 040 | 302422-12110 | Шланг | 1 |
| 050 | 132110-15060 | Трубка коил | 1 |
| 060 | 130310-01600 | Хомут шланга | 2 |
| 071 | HLA852122 | Адаптер | 1 |
| 071A | 120011-01100 | Уплотнительное кольцо | 1 |
| 090 | 126260-06065 | Шланг | 1 |
| 100 | 132110-15065 | Трубка коил | 1 |
| 110 | 334271-11140 | Хомут | 1 |
| 120 | 100112-10020 | Болт | 1 |
| 130 | 108002-10025 | W/S | 1 |
| 140 | 108202-10020 | Шайба | 1 |
| 150 | 130410-05000 | Хомут трос | 3 |
| 161 | HL4154656 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
