Трубопроводы рулевого управления — HITACHI ZW30L

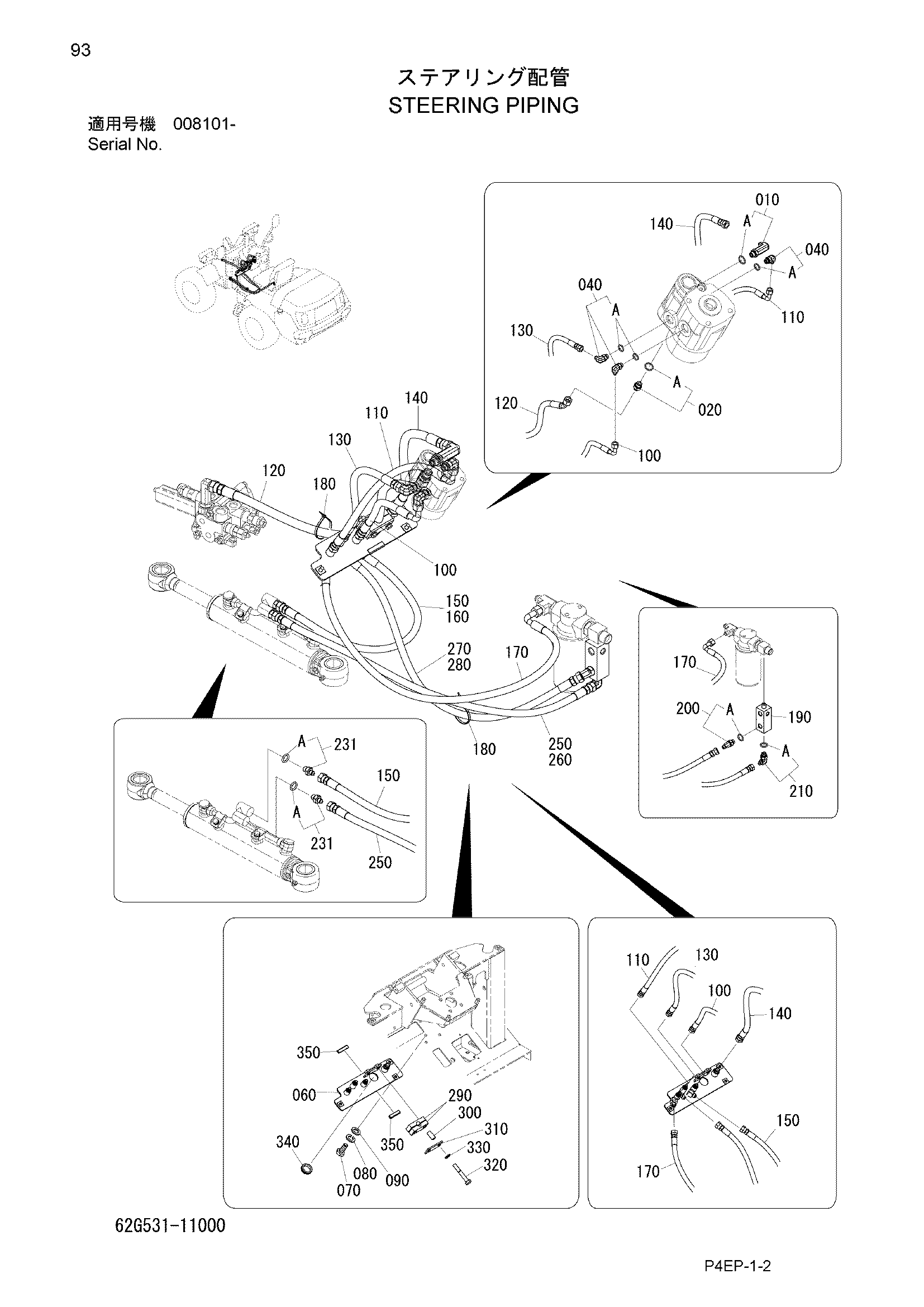

Заводская схема «Трубопроводы рулевого управления» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | HL4277652 | Угловой штуцер | 1 |
| 010A | 120011-01800 | Уплотнительное кольцо | 1 |
| 020 | HLA852144 | Адаптер | 1 |
| 020A | 120011-01800 | Уплотнительное кольцо | 1 |
| 040 | HLA852333 | Угловой штуцер | 3 |
| 040A | 120011-01400 | Уплотнительное кольцо | 1 |
| 060 | 62F531-11110 | Блок | 1 |
| 070 | 100112-08020 | Болт | 3 |
| 080 | 108002-08020 | W/S | 3 |
| 090 | 108202-08016 | Шайба | 3 |
| 100 | 62F531-11120 | Шланг | 1 |
| 110 | 62F531-11130 | Шланг | 1 |
| 120 | 62F531-11140 | Шланг | 1 |
| 130 | 126240-09040 | Шланг | 1 |
| 140 | 126240-12040 | Шланг | 1 |
| 150 | 126240-09065 | Шланг | 1 |
| 160 | 132110-15065 | Трубка коил | 1 |
| 170 | 62F531-11150 | Шланг | 1 |
| 180 | 130410-05000 | Хомут трос | 2 |
| 190 | 302531-11140 | Клапан | 1 |
| 200 | HLA852233 | Угловой штуцер | 1 |
| 200A | 120011-01400 | Уплотнительное кольцо | 1 |
| 210 | HLA852333 | Угловой штуцер | 1 |
| 210A | 120011-01400 | Уплотнительное кольцо | 1 |
| 231 | HLA852123 | Адаптер | 2 |
| 231A | 120011-01100 | Уплотнительное кольцо | 1 |
| 250 | 126240-09100 | Шланг | 1 |
| 260 | 132110-15100 | Трубка коил | 1 |
| 270 | 126240-09085 | Шланг | 1 |
| 280 | 132110-15085 | Коил трубка | 1 |
| 290 | 337821-12130 | Резиновая прокладка | 2 |
| 300 | 337821-11180 | Трубка | 2 |
| 310 | 348921-11170Z | Пластина | 1 |
| 320 | 100112-08055 | Болт | 2 |
| 330 | 108002-08020 | W/S | 2 |
| 340 | 156100-30300 | Уплотнительная втулка | 1 |
| 350 | 146121-11005 | Резиновое уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
