Основные гидролинии — HITACHI ZW30L

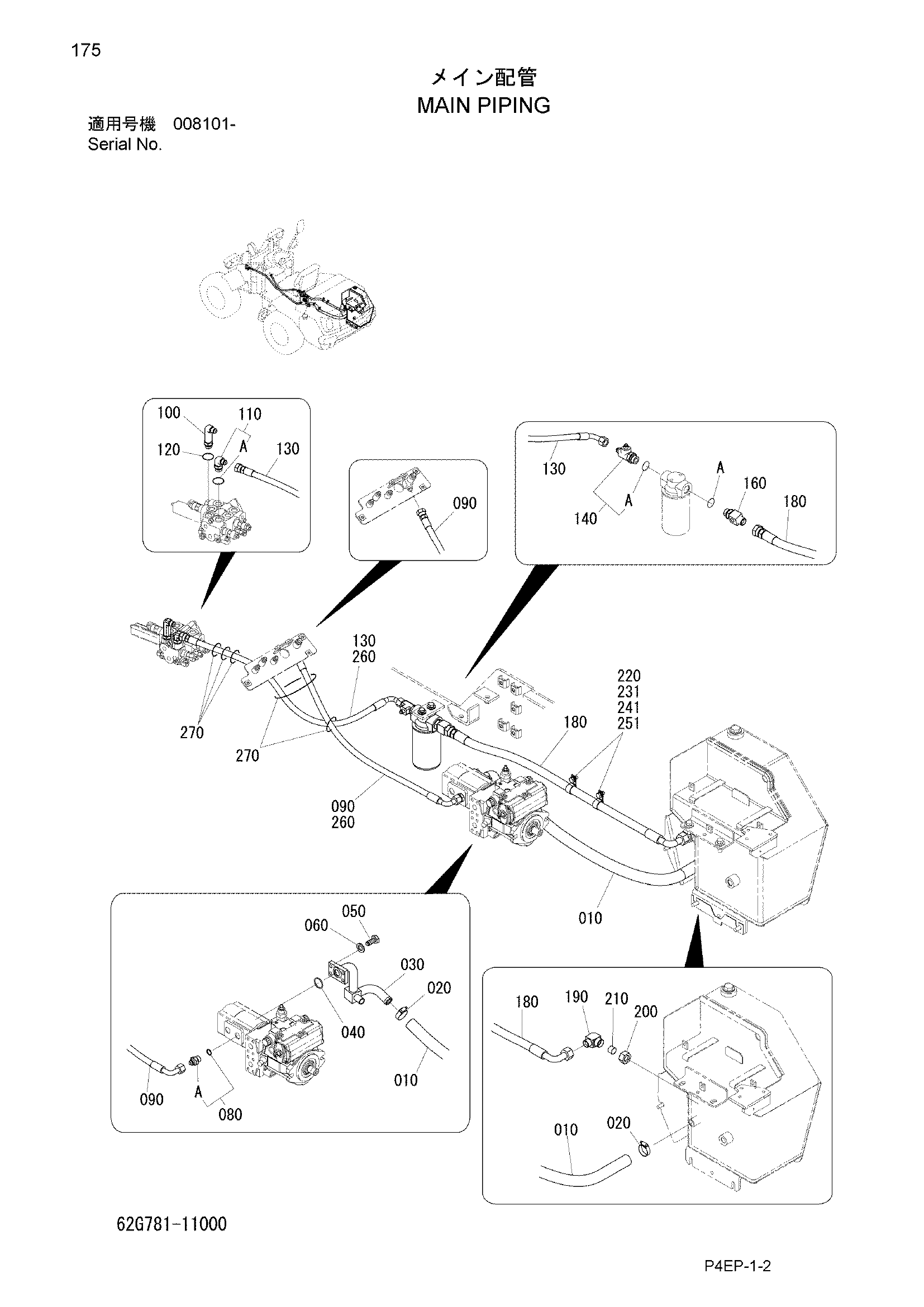

Заводская схема «Основные гидролинии» для HITACHI ZW30L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301782-11110 | Шланг | 1 |
| 020 | 130310-04100 | Хомут шланга | 2 |
| 030 | 62G781-11110 | Трубка | 1 |
| 040 | 120002-03500 | Уплотнительное кольцо | 1 |
| 050 | 100112-10030 | Болт | 4 |
| 060 | 108202-10020 | Шайба | 4 |
| 070 | HLA852144 | Адаптер | 1 |
| 070A | 120011-01800 | Уплотнительное кольцо | 1 |
| 090 | 62G781-11120 | Шланг | 1 |
| 100 | 62H781-11120 | Угловой штуцер | 1 |
| 110 | HL4327300 | Угловой штуцер | 1 |
| 110A | 120112-91000 | Уплотнительное кольцо | 1 |
| 120 | 120112-91000 | Уплотнительное кольцо | 1 |
| 130 | 62F781-11130 | Шланг | 1 |
| 140 | HL4317617 | Тройник | 1 |
| 140A | 120011-02400 | Уплотнительное кольцо | 1 |
| 160 | 338821-25150 | Тройник | 1 |
| 170 | 120011-02400 | Уплотнительное кольцо | 1 |
| 180 | 128510-19110 | Шланг | 1 |
| 190 | 123126-22065 | Угловой штуцер | 1 |
| 200 | 123193-22000 | Гайка | 1 |
| 210 | 123194-22000 | Втулка | 1 |
| 220 | 346271-11130 | Хомут | 2 |
| 231 | 100112-10020 | Болт | 2 |
| 241 | 108002-10025 | W/S | 2 |
| 251 | 108202-10020 | Шайба | 2 |
| 260 | 132110-20095 | Трубка коил | 2 |
| 270 | 130410-10000 | Хомут трос | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
