Рама группа (1) — HITACHI ZW30

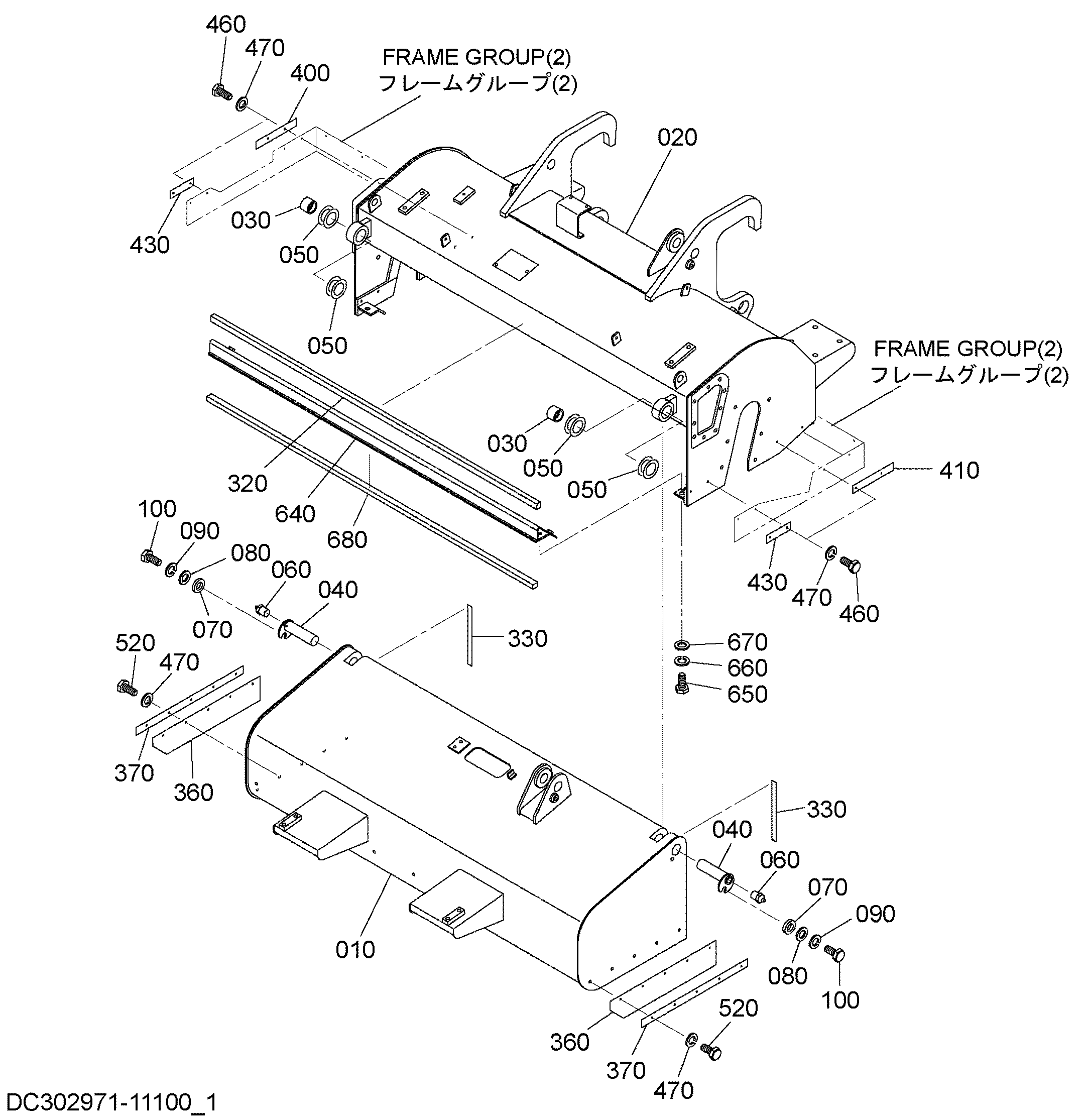

Заводская схема «Рама группа (1)» для HITACHI ZW30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 323971-41110 | Бункер | 1 |
| 020 | 302971-11110 | Рама щётка | 1 |
| 030 | 322811-11160 | Втулка | 2 |
| 040 | 621811-11190 | Палец | 2 |
| 050 | 331611-15150 | Проставка | 9 |
| 060 | 110001-01000 | Ниппель смазка | 2 |
| 070 | 621811-11170 | Втулка | 2 |
| 080 | 322621-11350 | Шайба | 2 |
| 090 | 108002-10025 | W/S | 2 |
| 100 | 100112-10040 | Болт | 2 |
| 320 | 146111-12160 | Резиновое уплотнение | 1 |
| 330 | 146121-16028 | Резиновое уплотнение | 2 |
| 360 | 338971-31210 | Резиновая прокладка | 2 |
| 370 | 338971-31220 | Пластина | 2 |
| 400 | 338971-31260 | Пластина | 1 |
| 410 | 338971-31240 | Пластина | 1 |
| 430 | 338971-31190 | Пластина | 2 |
| 460 | 100112-08020 | Болт | 8 |
| 470 | 108002-08020 | W/S | 18 |
| 520 | 100112-08025 | Болт | 10 |
| 640 | 302971-11140 | Направляющая | 1 |
| 650 | 100112-10020 | Болт | 4 |
| 660 | 108002-10025 | W/S | 4 |
| 670 | 322621-11350 | Шайба | 4 |
| 680 | 146111-12160 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
