Свеепер трубопроводы (1) — HITACHI ZW30

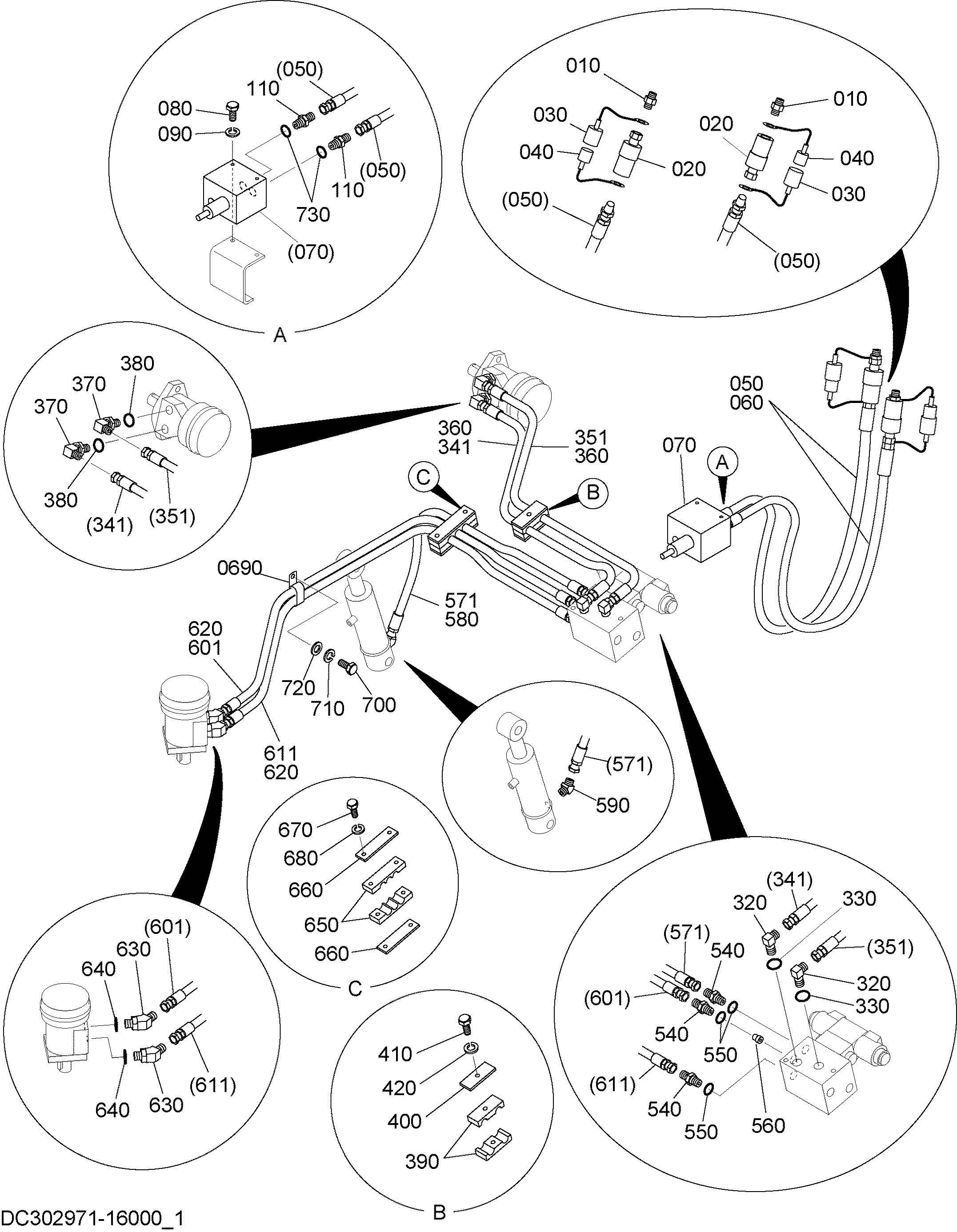

Заводская схема «Свеепер трубопроводы (1)» для HITACHI ZW30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
010	123207-03000	Ниппель	2
020	312918-16120	Муфта в сборе	2
030	322971-16160	Колпачок	2
040	322971-16170	Пробка	2
050	125140-09160	Шланг	2
060	132110-15140	Трубка коил	2
070	301781-59000	Бункер клапан в сборе	1
080	100112-08090	Болт	2
090	108002-08020	W/S	2
110	124301-03000	Разъём	2
320	124303-04030	Угловой штуцер	2
330	120001-01800	Уплотнительное кольцо	2
341	125260-09090	Шланг	1
351	125240-09090	Шланг	1
360	132110-15090	Коил трубка	2
370	124303-04030	Угловой штуцер	2
380	120001-01800	Уплотнительное кольцо	2
390	322821-11280	Резиновая прокладка	2
400	314531-11240	Пластина	1
410	100112-10045	Болт	1
420	108002-10025	W/S	1
540	124301-03000	Разъём	3
550	120001-01400	Уплотнительное кольцо	3
560	301971-16110	Дроссель	1
571	125240-09115	Шланг	1
580	132110-15110	Трубка коил	1
590	123305-03030	Угловой штуцер	1
601	125240-09160	Шланг	1
611	125260-09160	Шланг	1
620	132110-15160	Трубка коил	2
630	124305-04030	Угловой штуцер	2
640	120001-01800	Уплотнительное кольцо	2
650	345781-51250	Резиновая прокладка	2
660	323971-26170	Пластина	2
670	100112-10045	Болт	2
680	108202-10020	Шайба	2
690	342171-21420	Хомут	1
700	100112-10012	Болт	1
710	108002-10025	W/S	1
720	108202-10020	Шайба	1
730	120001-01400	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
