Кондиционер. опора (компрессор) — HITACHI ZW30

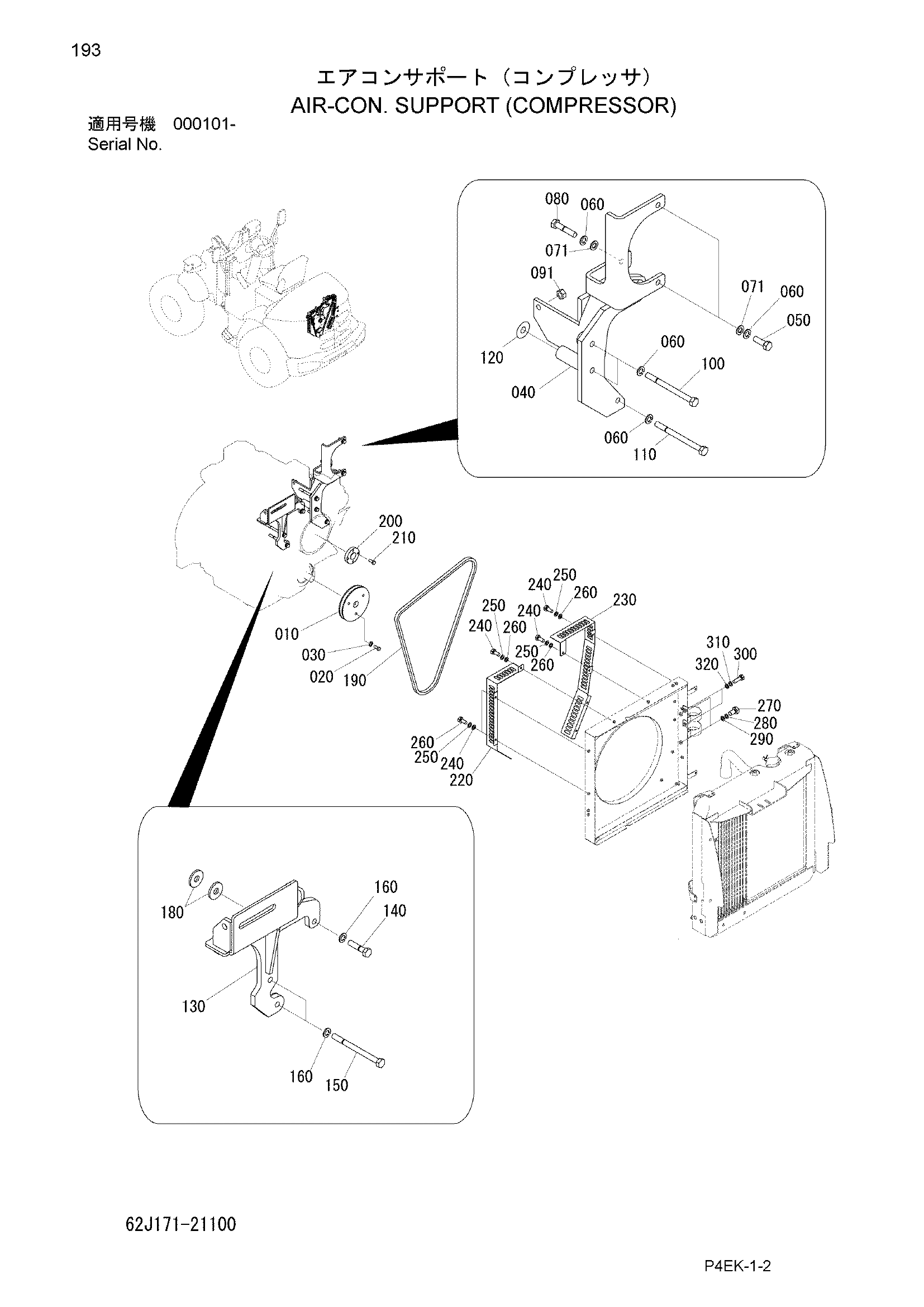

Заводская схема «Кондиционер. опора (компрессор)» для HITACHI ZW30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 302171-21110 | Пулеей, V | 1 |
| 020 | 100112-08020 | Болт | 3 |
| 030 | 108002-08020 | W/S | 3 |
| 040 | 62J171-21110 | Кронштейн | 1 |
| 050 | 100112-08025 | Болт | 2 |
| 060 | 108002-08020 | W/S | 6 |
| 071 | 108202-08016 | Шайба | 3 |
| 080 | 100112-08040 | Болт | 1 |
| 091 | 103312-08065 | Гайка | 1 |
| 100 | 100112-08090 | Болт | 2 |
| 110 | 100112-08100 | Болт | 1 |
| 120 | 302171-21140 | Регулировочная шайба 0.5mm | 3 |
| 130 | 62J171-21120 | Кронштейн | 1 |
| 140 | 100112-08035 | Болт | 1 |
| 150 | 100112-08095 | Болт | 2 |
| 160 | 108002-08020 | W/S | 3 |
| 180 | 322621-11350 | Шайба | 2 |
| 190 | 62J171-21130 | Ремень, V | 1 |
| 200 | 302011-13120 | Втулка, вентилятор | 1 |
| 210 | 62J171-21140 | Болт | 4 |
| 220 | 62J171-21150 | Защитный кожух | 1 |
| 230 | 62J171-21160 | Защитный кожух | 1 |
| 240 | 100112-06014 | Болт | 7 |
| 250 | 108002-06015 | W/S | 7 |
| 260 | 108202-06016 | Шайба | 7 |
| 270 | 100112-08014 | Болт | 2 |
| 280 | 108002-08020 | W/S | 2 |
| 290 | 108202-08016 | Шайба | 2 |
| 300 | 100112-06020 | Болт | 2 |
| 310 | 108002-06015 | W/S | 2 |
| 320 | 108202-06016 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
