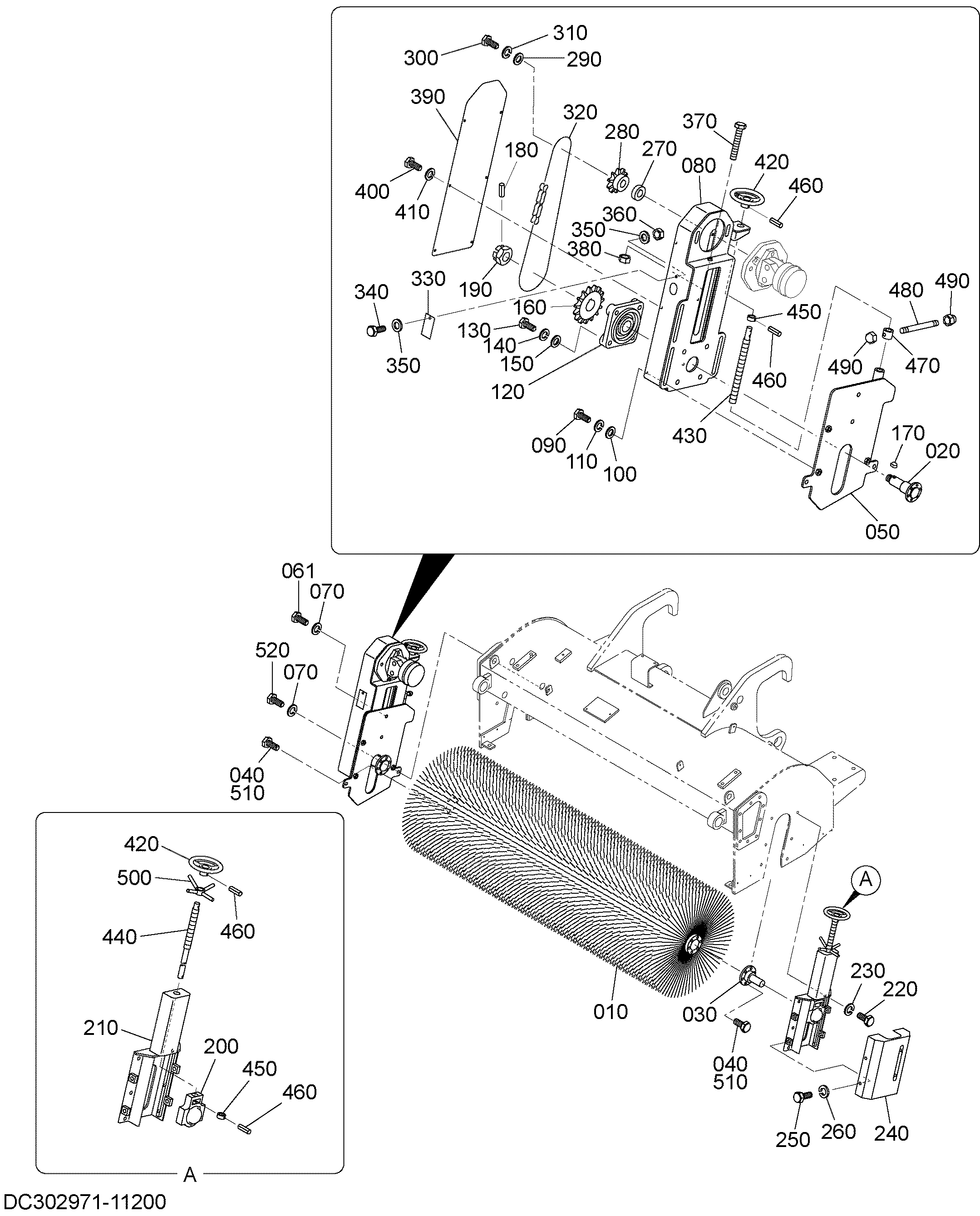

Основной щётка — HITACHI ZW30

Заводская схема «Основной щётка» для HITACHI ZW30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
010	322971-11121	Щётка	1
020	323971-11140	Вал	1
030	323971-11150	Вал	1
040	100312-10025	Болт	12
050	338971-31130	Кронштейн направляющая	1
061	100112-12040	Болт	2
070	108002-12030	W/S	4
080	338971-31140	Короб цепь	1
090	100112-12040	Болт	3
100	322251-00180	Шайба	3
110	108002-12030	W/S	3
120	322971-11170	Подшипник	1
130	100112-16035	Болт	4
140	108002-16040	W/S	4
150	108202-16030	Шайба	4
160	322971-11180	Звёздочка	1
170	322971-11190	Шпонка	1
180	322971-11210	Гайка	1
190	111311-05050	Пружинный штифт	1
200	323971-11180	Подшипник	1
210	301971-11150	Направляющая подшипник	1
220	100112-10040	Болт	6
230	108002-10025	W/S	6
240	323971-11211	Крышка	1
250	100112-10020	Болт	4
260	108002-10025	W/S	4
270	322971-11240	Втулка	1
280	322971-11250	Звёздочка	1
290	322971-11260	Шайба	1
300	100112-06025	Болт	1
310	108002-06015	W/S	1
320	323971-11220	Цепь каток	1
330	322971-11280	Крышка	1
340	100112-06020	Болт	1
350	108202-06016	Шайба	2
360	103312-06050	Гайка	2
370	100512-08050	Болт	1
380	103312-08065	Гайка	1
390	323971-11230	Крышка	1
400	100112-08012	Болт	6
410	108002-08020	W/S	6
420	323971-12180	Рукоятка	2
430	323971-11240	Болт регулировка	1
440	301971-11170	Болт регулировка	1
450	323971-12210	Втулка	2
460	111311-05028	Пружинный штифт	4
470	323971-11260	Стопорная гайка	1
480	323971-12160	Рычаг	1
490	550811-11360	Гайка	1
500	323971-12220	Стопорная гайка	1
510	100112-10040	Болт	2
520	100112-12030	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
