Трубопроводы (1) — HITACHI ZW30

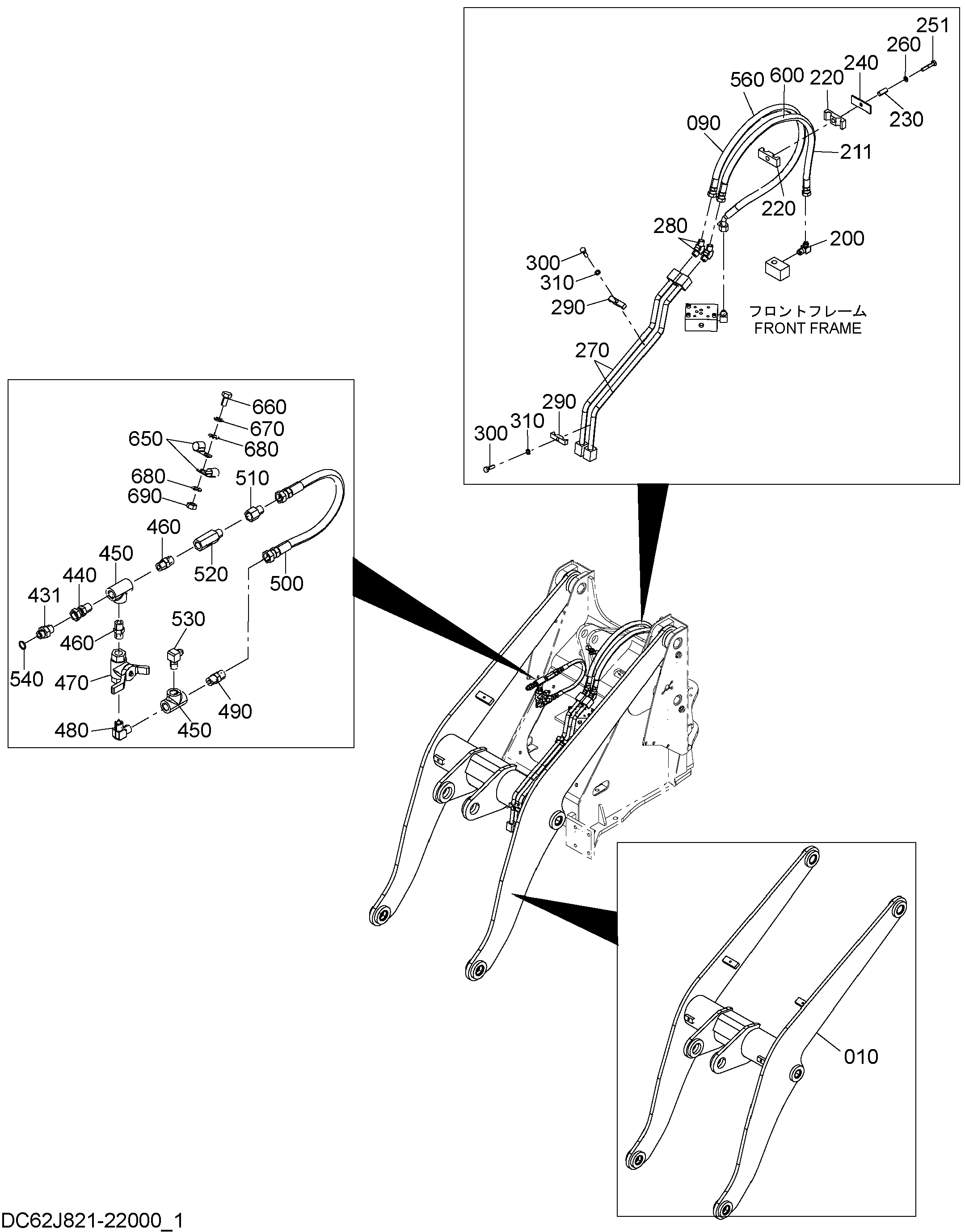

Заводская схема «Трубопроводы (1)» для HITACHI ZW30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 090 | 62J821-22110 | Шланг | 1 |
| 200 | 4154658 | Угловой штуцер | 1 |
| 211 | 126260-12093 | Шланг | 1 |
| 220 | 336821-11180 | Резиновая прокладка | 2 |
| 230 | 336821-11240 | Трубка | 1 |
| 240 | 336821-11210 | Пластина | 1 |
| 251 | 100112-10055 | Болт | 1 |
| 260 | 108002-10025 | W/S | 1 |
| 270 | 302821-22110 | Трубка | 2 |
| 280 | 4182658 | Угловой штуцер | 2 |
| 290 | 331901-16170 | Держатель | 2 |
| 300 | 100112-10035 | Болт | 2 |
| 310 | 108002-10025 | W/S | 2 |
| 431 | 124301-03000 | Разъём | 1 |
| 440 | 314922-17120 | Разъём | 1 |
| 450 | 123204-03000 | Тройник | 2 |
| 460 | 123207-03000 | Ниппель | 2 |
| 470 | 323971-26190 | Запорный клапан | 1 |
| 480 | 322061-11150 | Угловой штуцер | 1 |
| 490 | 123301-03030 | Разъём | 1 |
| 500 | 125240-09046 | Шланг | 1 |
| 510 | 123303-03030 | Коннектер | 1 |
| 520 | 338826-65180 | Клапан | 1 |
| 530 | 4154657 | Угловой штуцер | 1 |
| 540 | 120011-01400 | Уплотнительное кольцо | 1 |
| 560 | 132110-20108 | Трубка коил | 1 |
| 600 | 132110-20076 | Трубка коил | 1 |
| 650 | 345461-11160 | Хомут | 2 |
| 660 | 100112-10020 | Болт | 1 |
| 670 | 108002-10025 | W/S | 1 |
| 680 | 108202-10020 | Шайба | 2 |
| 690 | 103312-10080 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
