Поворотный плуг детали(быстросъёмное устройство тип) (1) — HITACHI ZW30

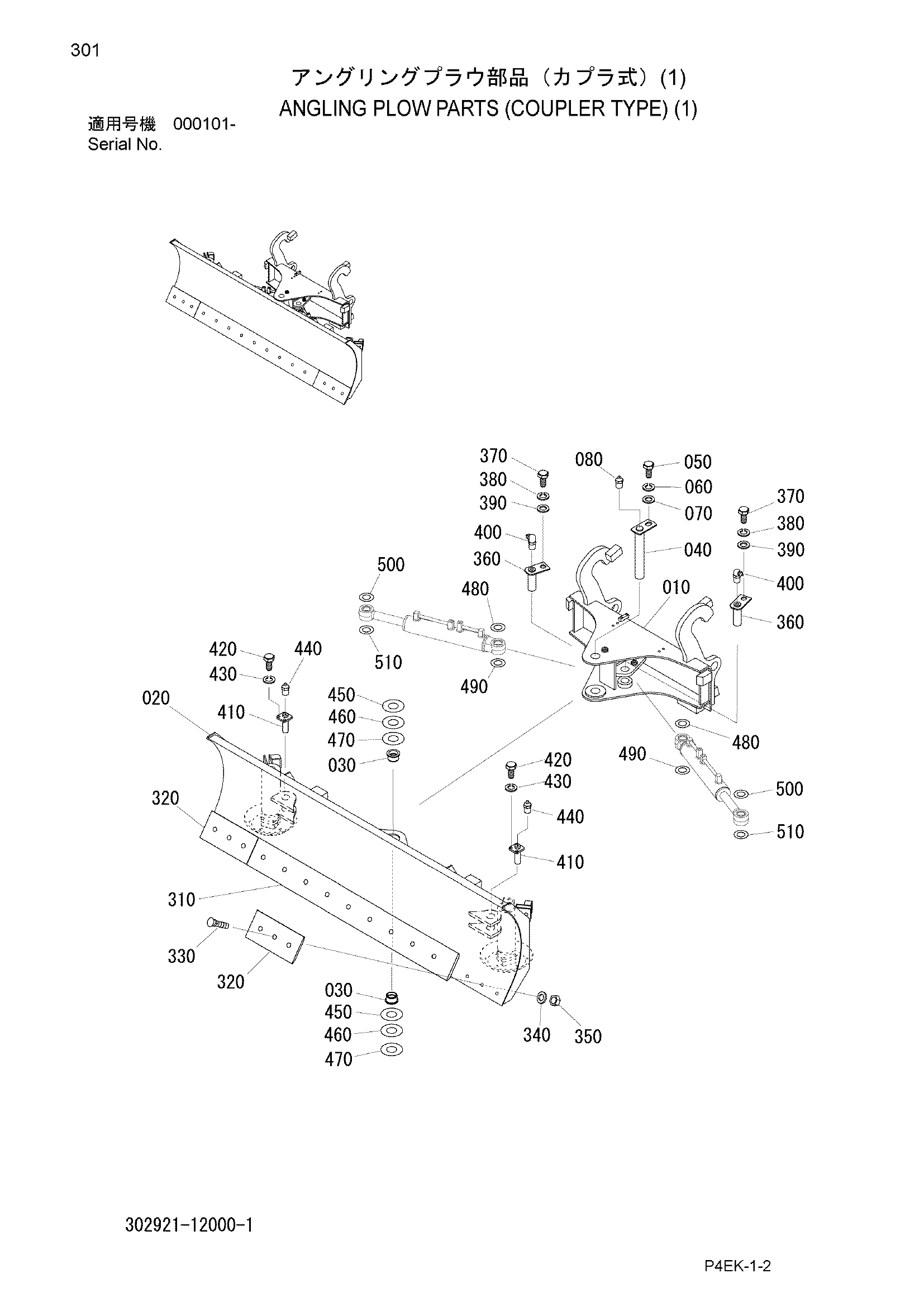

Заводская схема «Поворотный плуг детали(быстросъёмное устройство тип) (1)» для HITACHI ZW30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 302921-12110 | Рама | 1 |
| 020 | 322921-11120 | Плуг | 1 |
| 030 | 332921-11140 | Втулка | 2 |
| 040 | 322921-11130 | Палец 45X263 | 1 |
| 050 | 100112-12020 | Болт | 1 |
| 060 | 108002-12030 | W/S | 1 |
| 070 | 311811-11270 | Шайба | 1 |
| 080 | 110001-01000 | Штуцер смазка | 1 |
| 310 | 331921-11220 | Кромка A | 1 |
| 320 | 610811-21130 | BIT концевой | 2 |
| 330 | 610811-21180 | Болт | 15 |
| 340 | 108002-12030 | W/S | 15 |
| 350 | 103712-12100 | Гайка | 15 |
| 360 | 322921-11180 | Палец 40X112 | 2 |
| 370 | 100112-12020 | Болт | 2 |
| 380 | 108002-12030 | W/S | 2 |
| 390 | 311811-11270 | Шайба | 2 |
| 400 | 110002-01000 | Штуцер смазка | 2 |
| 410 | 352541-11120 | Палец | 2 |
| 420 | 100412-10025 | Болт | 4 |
| 430 | 108002-10025 | W/S | 4 |
| 440 | 110001-01000 | Штуцер смазка | 2 |
| 450 | 341611-15130 | Проставка | 1 |
| 460 | 341611-15140 | Проставка | 1 |
| 470 | 550901-12130 | Регулировочная шайба 0.5mm | 2 |
| 480 | 334811-11330 | Регулировочная шайба 2.3mm | 2 |
| 490 | 334811-11340 | Регулировочная шайба 1.0mm | 2 |
| 500 | 321811-11310 | Регулировочная шайба 2.3mm | 2 |
| 510 | 321811-11320 | Регулировочная шайба 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
