Подъём рукоять — HITACHI ZW30

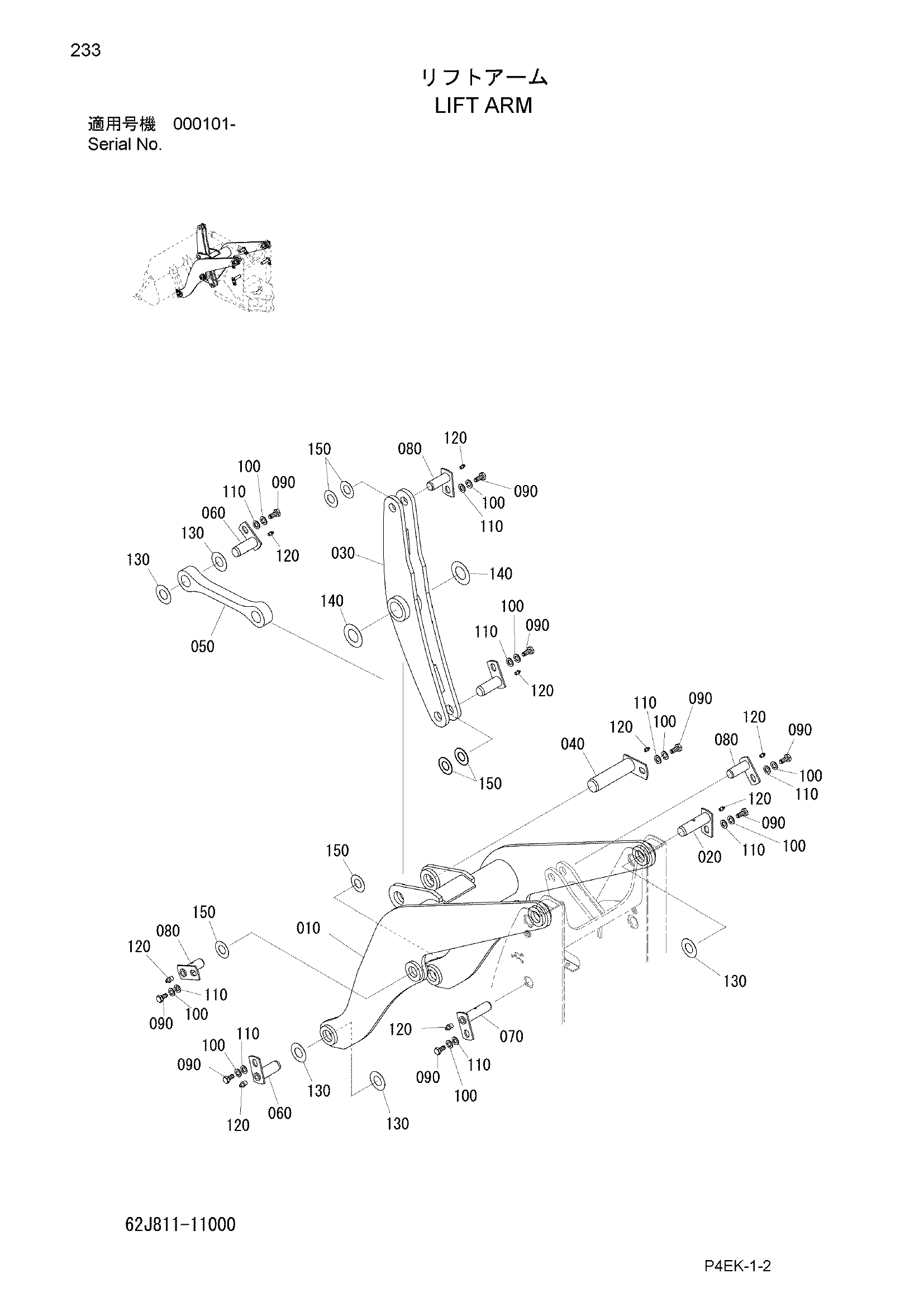

Заводская схема «Подъём рукоять» для HITACHI ZW30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62J811-11100 | Рукоять подъём в сборе | 1 |
| 020 | 337811-11210Z | Палец | 2 |
| 030 | 62J811-11200 | Беллкранк в сборе | 1 |
| 040 | 337811-11220Z | Палец | 1 |
| 050 | 302811-11300 | Тяга в сборе | 1 |
| 060 | 323811-11191Z | Палец | 4 |
| 070 | 336811-11210Z | Палец | 2 |
| 080 | 336811-11220Z | Палец | 4 |
| 090 | 100112-12020 | Болт | 13 |
| 100 | 108002-12030 | W/S | 13 |
| 110 | 311811-11270 | Шайба | 13 |
| 120 | 110001-01000 | Штуцер смазка | 13 |
| 130 | 341541-11110 | Регулировочная шайба 1.0mm | 10 |
| 140 | 337811-11230 | Регулировочная шайба 1.0mm | 2 |
| 150 | 334811-11340 | Регулировочная шайба 1.0mm | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
