Быстрый быстросъёмное устройство в сборе (хйдрауликтйпе) — HITACHI ZW30

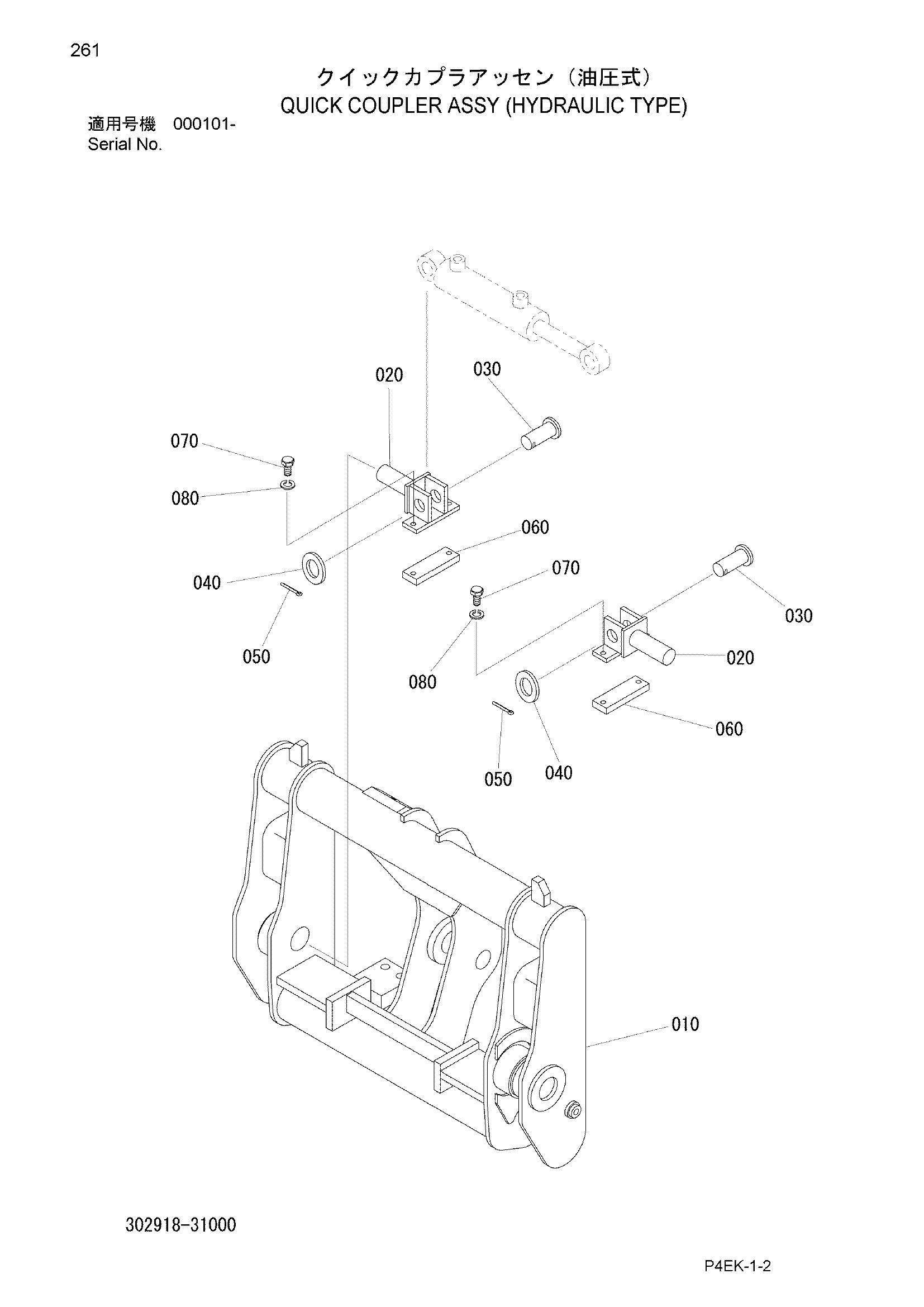

Заводская схема «Быстрый быстросъёмное устройство в сборе (хйдрауликтйпе)» для HITACHI ZW30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 302918-31000 | Быстрый быстросъёмное устройство в сборе | 1 | |
| 010 | 302918-31110 | Рама, главный | 1 |
| 020 | 303918-21120 | Палец | 2 |
| 030 | 352918-12130 | Палец | 2 |
| 040 | 302918-31120 | Шайба | 2 |
| 050 | 109002-60050 | Палец, разрезной | 2 |
| 060 | 303918-21130 | Пластина | 2 |
| 070 | 100112-12025 | Болт | 4 |
| 080 | 108002-12030 | W/S | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
