Рулевое управление гидроцилиндр в сборе — HITACHI ZW30

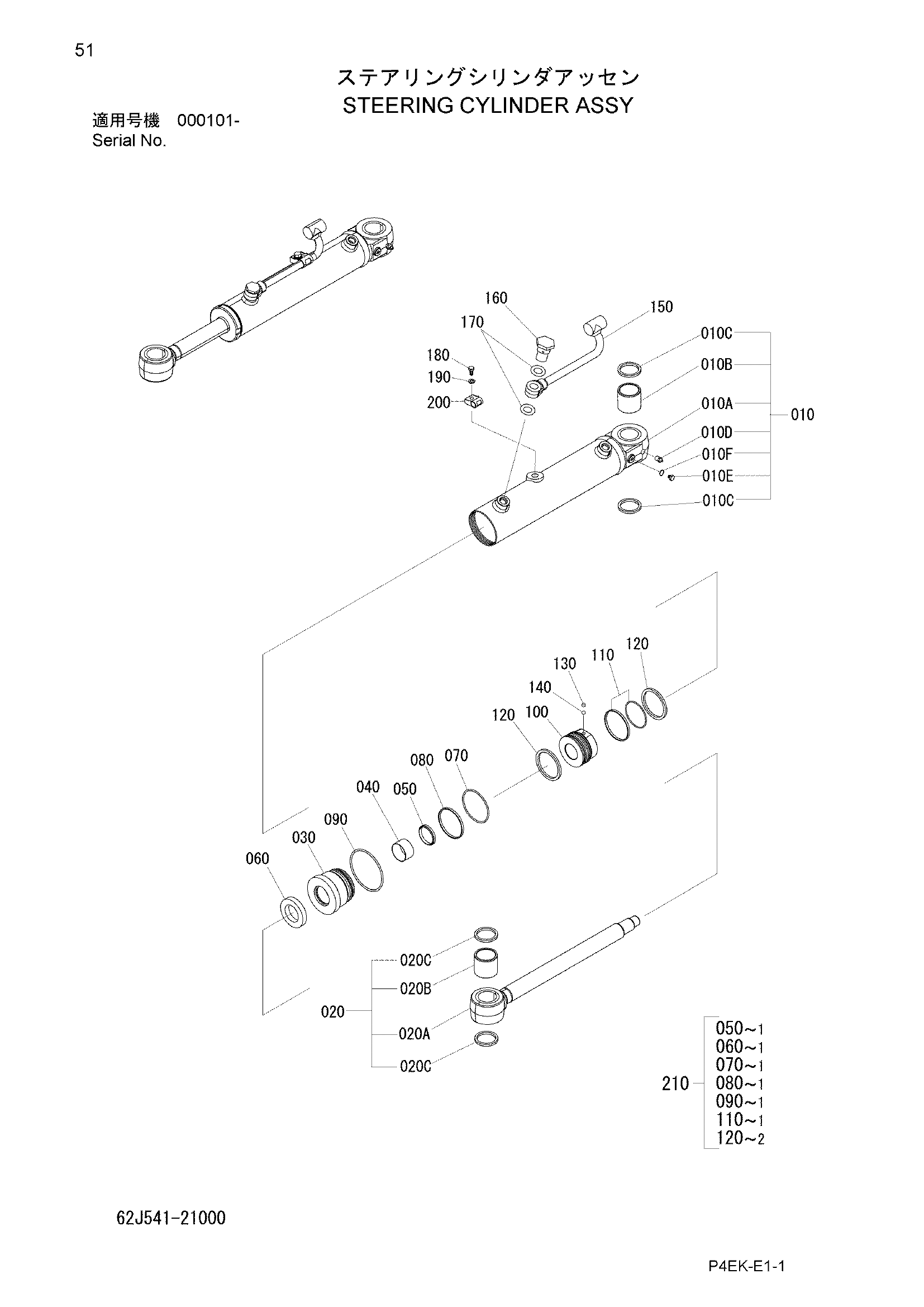

Заводская схема «Рулевое управление гидроцилиндр в сборе» для HITACHI ZW30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 62J541-21000 | Рулевое управление гидроцилиндр в сборе | 1 | |
| 010 | 62J541-21110 | Гидроцилиндр трубка в сборе | 1 |
| 010B | 301546-21130 | Втулка | 1 |
| 010C | 301546-21320 | Уплотнение пыль | 2 |
| 010D | 110001-01000 | Штуцер смазка | 1 |
| 010E | 62H541-21350 | Пробка | 1 |
| 010F | 120011-00800 | Уплотнительное кольцо | 1 |
| 020 | 62J541-21140 | Поршень шток в сборе | 1 |
| 020B | 301816-11410 | Втулка | 1 |
| 020C | 301546-21320 | Уплотнение пыль | 2 |
| 030 | 62H831-13170 | Гидроцилиндр головка | 1 |
| 040 | 62H831-13180 | Втулка | 1 |
| 050 | 331541-21220 | Кольцо, U | 1 |
| 060 | 301836-13210 | Стеклоочиститель кольцо | 1 |
| 070 | 120012-05000 | Уплотнительное кольцо | 1 |
| 080 | 62H831-13230 | Задний UP кольцо | 1 |
| 090 | 120012-05500 | Уплотнительное кольцо | 1 |
| 100 | 62H831-13250 | Поршень | 1 |
| 110 | 323541-21190 | Уплотнение кольцо в сборе | 1 |
| 120 | 62H831-13270 | Скольжение кольцо | 2 |
| 130 | 301836-13280 | Винт, комплект | 1 |
| 140 | 621831-11230 | Шарик, стальной | 1 |
| 150 | 62J541-21410 | Трубка | 1 |
| 160 | 62H541-21330 | Пробка | 1 |
| 170 | 120011-01500 | Уплотнительное кольцо | 2 |
| 180 | 308831-22220 | Упсет болт | 1 |
| 190 | 108202-08016 | Шайба | 1 |
| 200 | 62H541-21340 | Трубка держатель | 1 |
| 210 | 62H831-99120 | Репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
