Трубопроводы — HITACHI ZW30

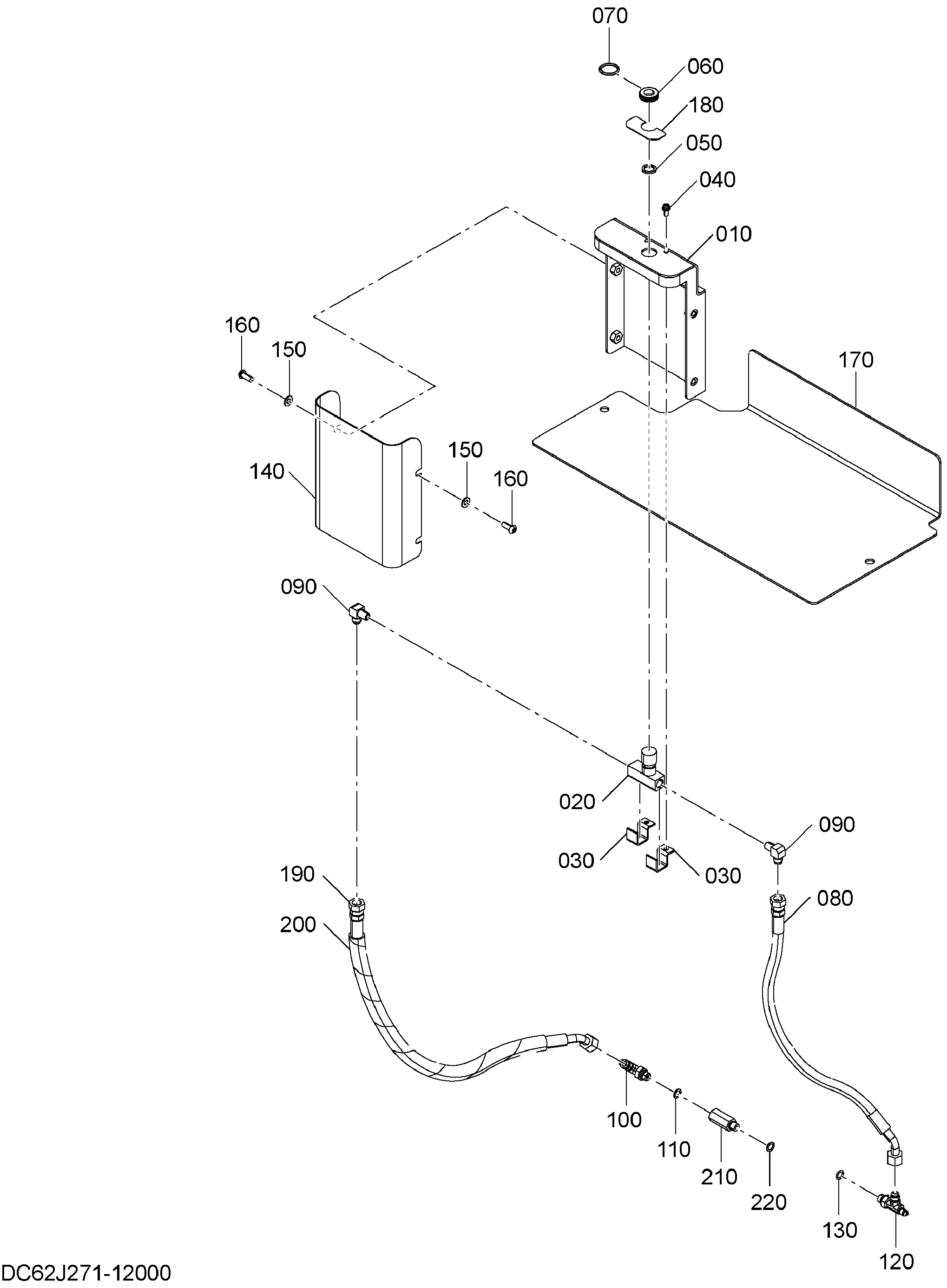

Заводская схема «Трубопроводы» для HITACHI ZW30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62K271-12110 | Опора | 1 |
| 020 | 301272-12110 | Тхроттле клапан | 1 |
| 030 | 303272-12110 | Хомут | 2 |
| 040 | 346933-18170 | Винт | 2 |
| 050 | 301272-12120 | Проставка | 1 |
| 060 | 156100-20300 | Уплотнительная втулка | 1 |
| 070 | 120011-02500 | Уплотнительное кольцо | 1 |
| 080 | 62K271-12120 | Шланг | 1 |
| 090 | 4215652 | Угловой штуцер | 2 |
| 100 | A852423 | Тройник | 1 |
| 100A | 957366 | Уплотнительное кольцо | 1 |
| 110 | 120011-01100 | Уплотнительное кольцо | 1 |
| 120 | 4239712 | Тройник | 1 |
| 120A | 957366 | Уплотнительное кольцо | 1 |
| 130 | 120011-01100 | Уплотнительное кольцо | 1 |
| 140 | 62K271-12130 | Крышка | 1 |
| 150 | 344113-11130 | Шайба | 4 |
| 160 | 62J511-12140 | Болт | 4 |
| 170 | 62K271-12140 | Дополнительный пластина | 1 |
| 180 | 303272-12130 | Пластина информационный | 1 |
| 190 | 62J271-12110 | Шланг | 1 |
| 200 | 132110-15050 | Трубка коил | 1 |
| 210 | 4202565 | Адаптер | 1 |
| 210A | 957366 | Уплотнительное кольцо | 1 |
| 220 | 120011-01100 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
