Прямая лопата управление — HITACHI ZW30

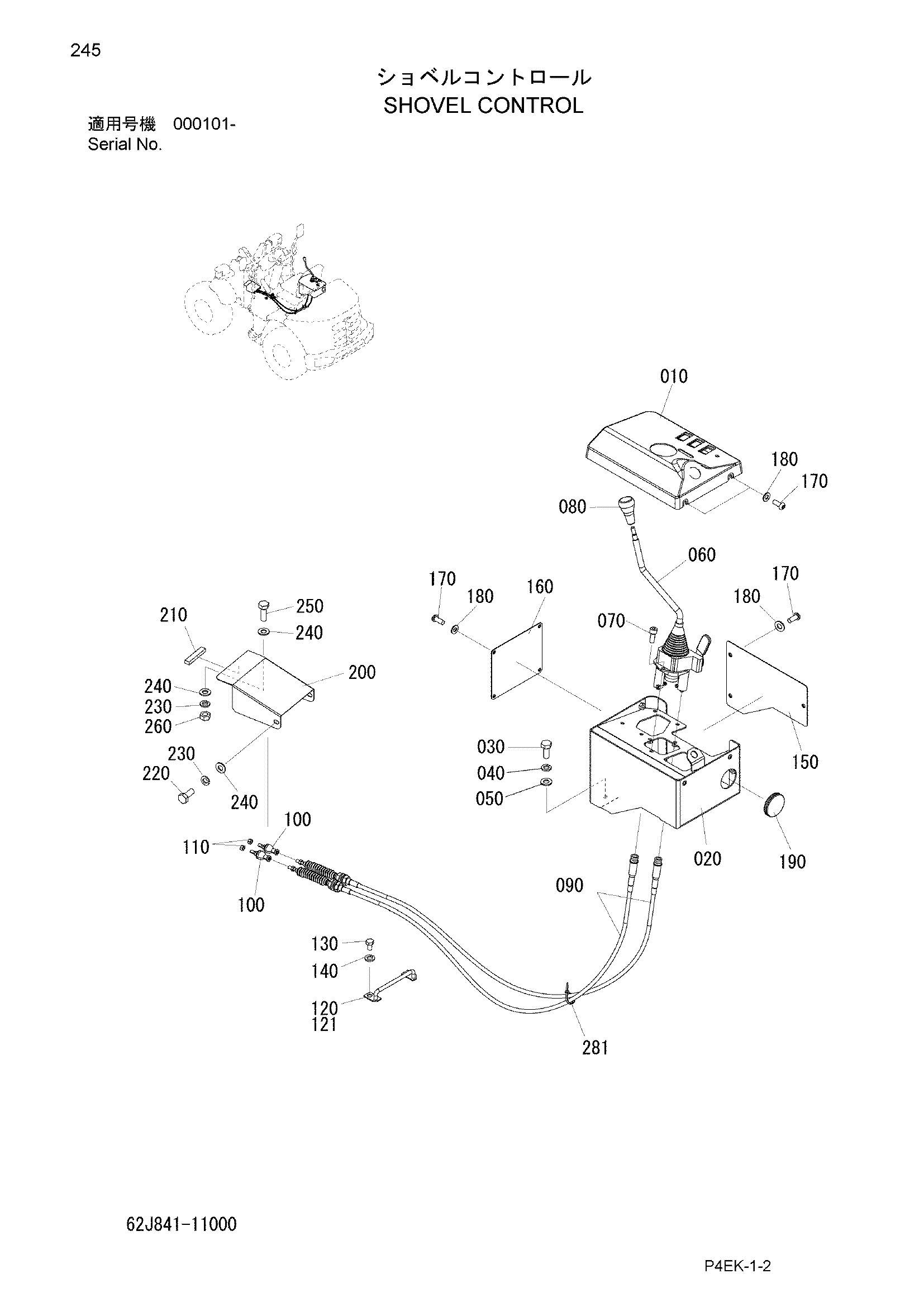

Заводская схема «Прямая лопата управление» для HITACHI ZW30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62J841-11110 | Крышка | 1 |
| 020 | 62J841-11120 | Опора | 1 |
| 030 | 100112-10025 | Болт | 4 |
| 040 | 108002-10025 | W/S | 4 |
| 050 | 108202-10020 | Шайба | 4 |
| 060 | 301846-11120 | Рычаг в сборе | 1 |
| 070 | 305841-11150 | Болт | 3 |
| 080 | 621841-11210 | Ручка | 1 |
| 090 | 302841-11140 | Трос | 2 |
| 100 | 360841-11160 | Концевой шток | 2 |
| 110 | 103312-08065 | Гайка | 2 |
| 120 | 62J841-11130 замена: 62J841-11131 | Направляющая | 1 |
| 121 | 62J841-11131 | Направляющая | 1 |
| 130 | 100112-12020 | Болт | 2 |
| 140 | 108002-12030 | W/S | 2 |
| 150 | 62J841-11140 | Крышка | 1 |
| 160 | 62J841-11150 | Крышка | 1 |
| 170 | 62J511-12140 | Болт | 11 |
| 180 | 344113-11130 | Шайба | 11 |
| 190 | HL4278877 | Резиновая втулка | 1 |
| 200 | 62J841-11160 | Крышка | 1 |
| 210 | 302621-15170 | Резиновое уплотнение | 1 |
| 220 | 100112-10025 | Болт | 2 |
| 230 | 108002-10025 | W/S | 3 |
| 240 | 108202-10020 | Шайба | 4 |
| 250 | 100112-10030 | Болт | 1 |
| 260 | 103312-10080 | Гайка | 1 |
| 281 | 130410-02000 | Хомут трос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
