Трубопроводы рулевого управления — HITACHI ZW30

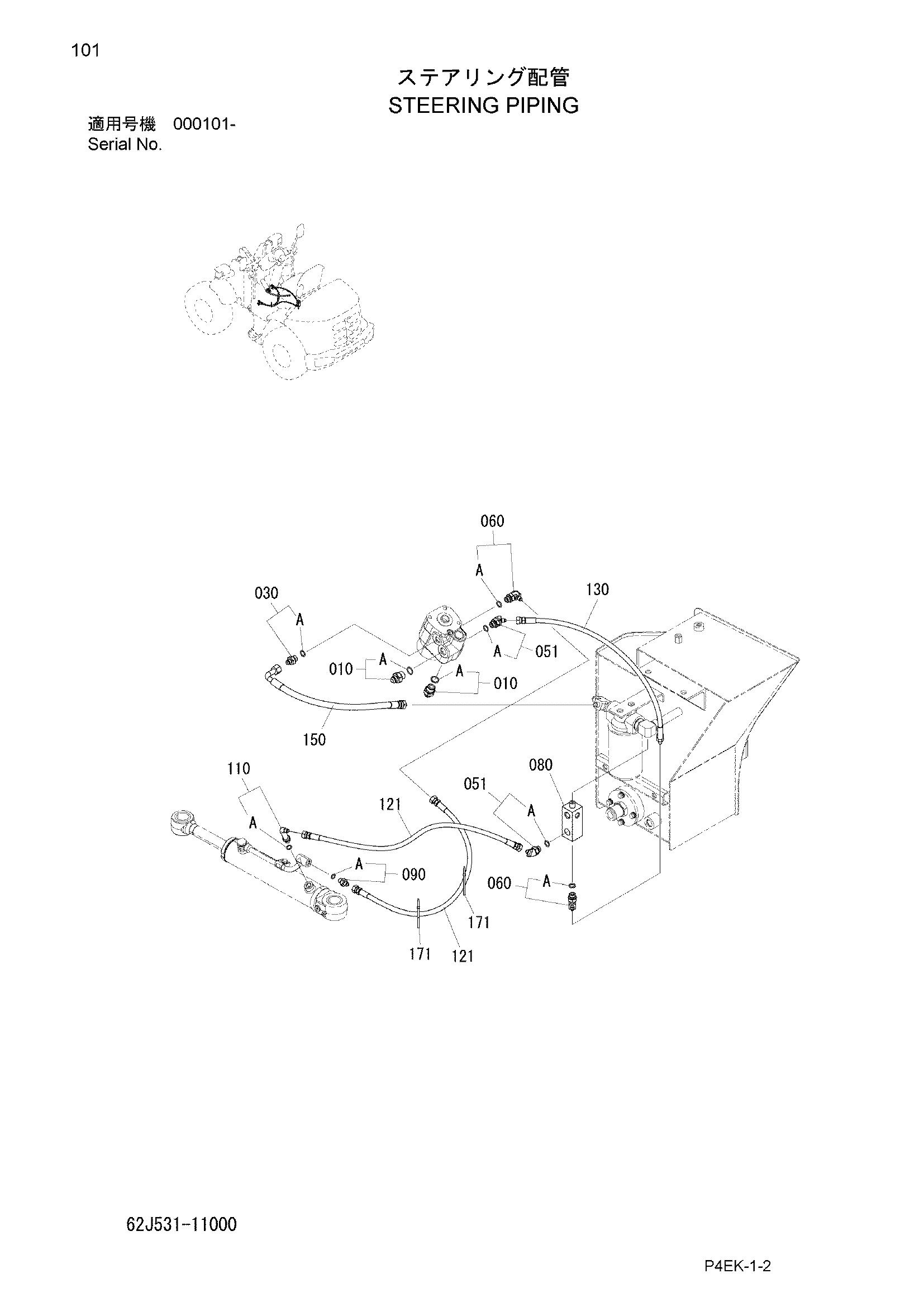

Заводская схема «Трубопроводы рулевого управления» для HITACHI ZW30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | HLA852144 | Адаптер | 2 |
| 010A | 120011-01800 | Уплотнительное кольцо | 1 |
| 030 | HLA852133 | Адаптер | 1 |
| 030A | 120011-01400 | Уплотнительное кольцо | 1 |
| 051 | HLA852232 | Угловой штуцер | 2 |
| 051A | 120011-01400 | Уплотнительное кольцо | 1 |
| 060 | HLA852332 | Угловой штуцер | 2 |
| 061A | 120011-01400 | Уплотнительное кольцо | 1 |
| 080 | 302531-11140 | Клапан | 1 |
| 090 | HLA852122 | Адаптер | 1 |
| 090A | 120011-01100 | Уплотнительное кольцо | 1 |
| 110 | HL4279119 | Угловой штуцер | 1 |
| 110A | 120011-01100 | Уплотнительное кольцо | 1 |
| 121 | 126240-06070 | Шланг | 2 |
| 130 | 62J531-11110 | Шланг | 1 |
| 150 | 62J531-11130 | Шланг | 1 |
| 171 | 130410-05000 | Хомут трос | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
