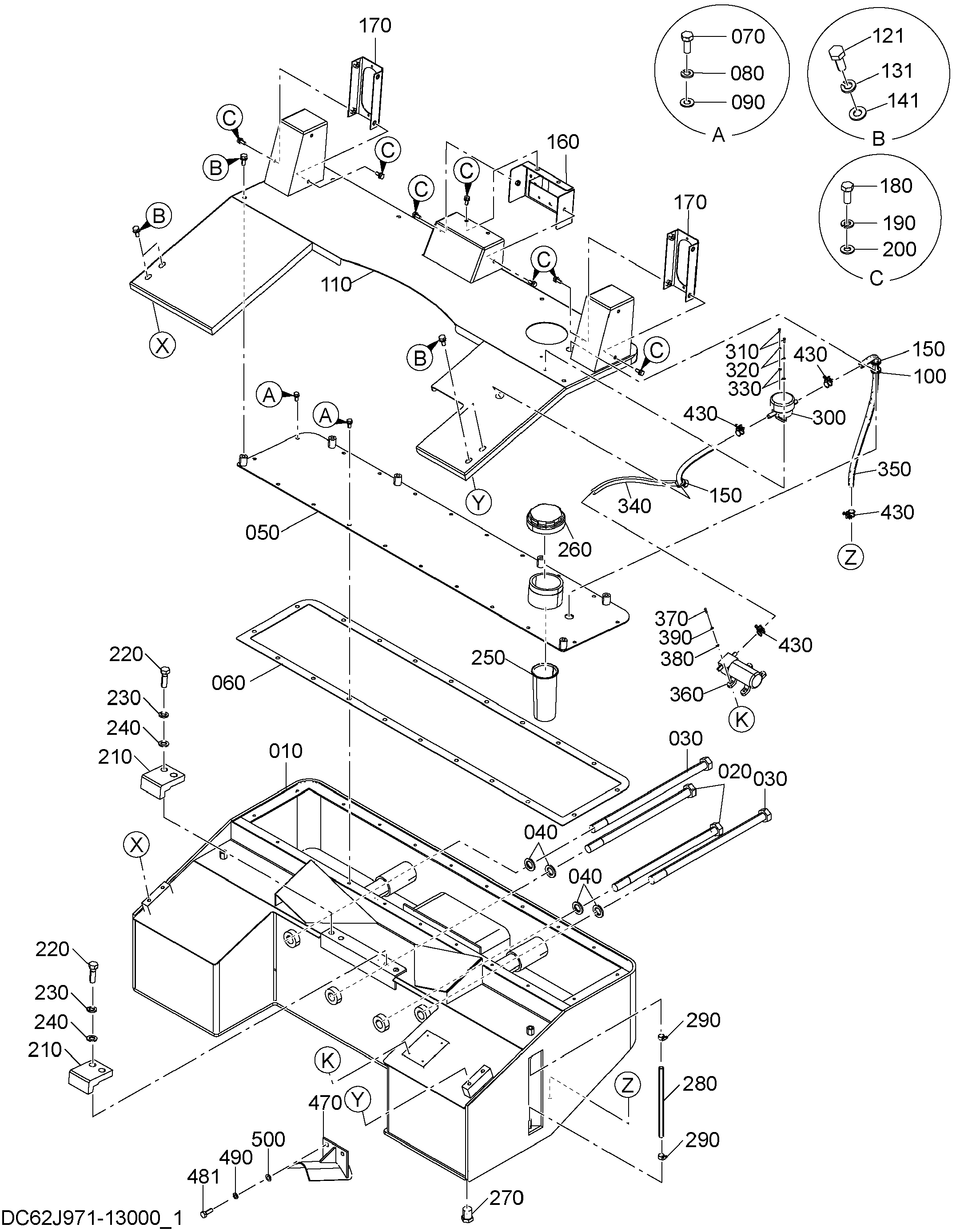

Ороситель комплект (1) — HITACHI ZW30

Заводская схема «Ороситель комплект (1)» для HITACHI ZW30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
010	62J971-13110	Бак воды	1
020	62J971-13120	Болт	2
030	62J971-13130	Болт	2
040	610511-51160	Шайба	4
050	62J971-13140	Крышка	1
060	62J971-13150	Резиновая прокладка	1
070	100112-08020	Болт	20
080	108002-08020	W/S	20
090	108202-08016	Шайба	20
100	156100-20300	Уплотнительная втулка	1
110	62J971-13160	Крышка	1
121	100112-10020	Болт	10
131	108002-10025	W/S	10
141	108202-10020	Шайба	10
150	156100-20300	Уплотнительная втулка	2
160	62J971-13170	Кронштейн	1
170	62J971-13180	Кронштейн	2
180	100112-08020	Болт	12
190	108002-08020	W/S	12
200	108202-08016	Шайба	12
210	62J971-13190	Крюк	2
220	100112-16050	Болт	4
230	108002-16040	W/S	4
240	108202-16030	Шайба	4
250	360061-11190	Сетчатый фильтр	1
260	301971-13160	Колпачок	1
270	123212-06000	Пробка	1
280	121110-10400	Виниловый шланг	1
290	130310-01600	Хомут шланга	2
300	302971-13130	Сетчатый фильтр	1
310	101002-04010	Винт	2
320	108002-04010	W/S	2
330	108202-04008	Шайба	2
340	131250-09060	Водяной шланг	1
350	131250-09050	Водяной шланг	1
360	322971-13211	Насос водяной	1
370	101002-04014	Винт	4
380	108202-04008	Шайба	4
390	108002-04010	W/S	4
430	130110-01800	Хомут шланга	4
470	62J971-13210	Крышка трубка	1
481	100112-10030	Болт	2
490	108002-10025	W/S	2
500	108202-10020	Шайба	2
