Поворотный плуг трубопроводы(быстросъёмное устройство тип) — HITACHI ZW30

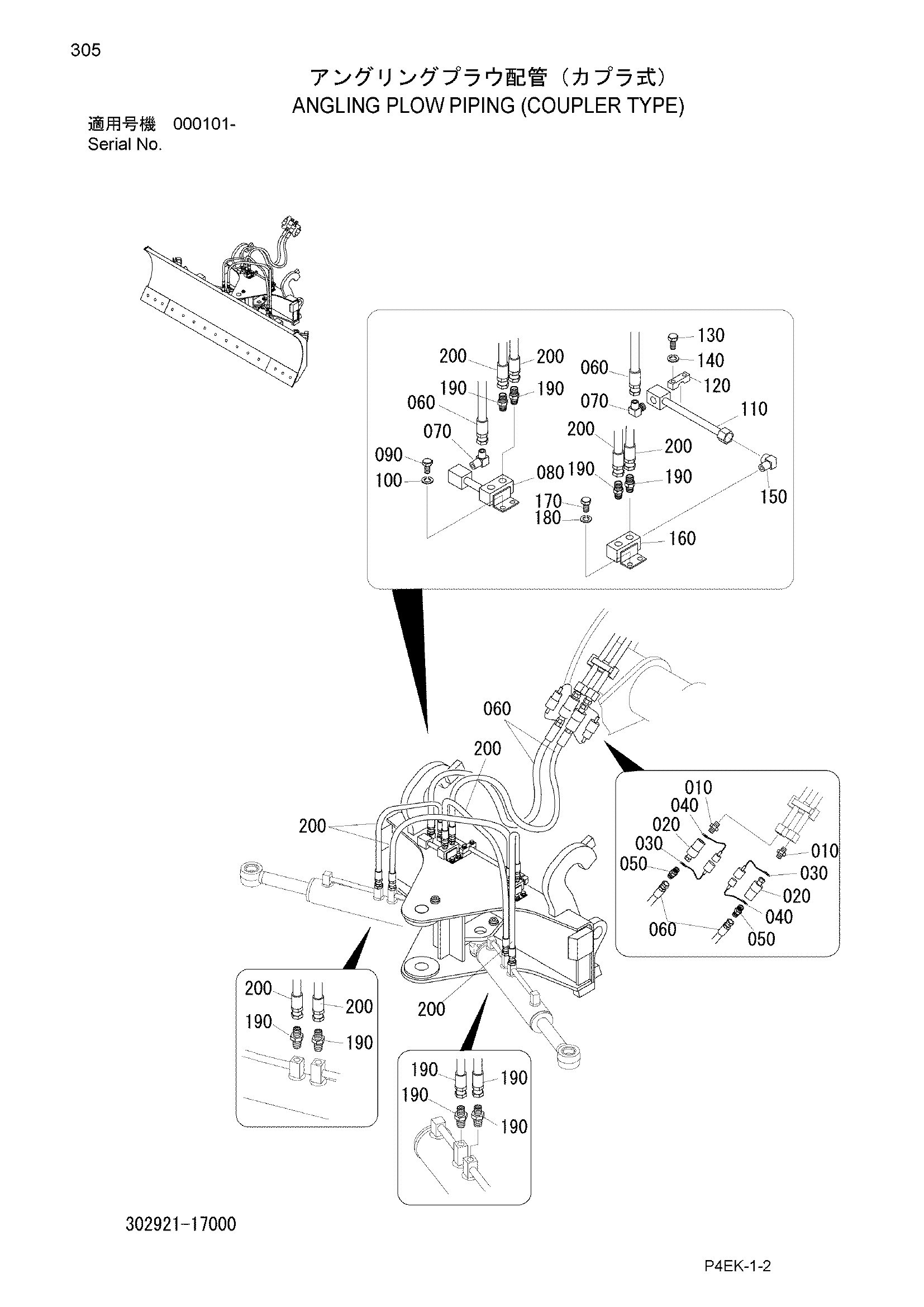

Заводская схема «Поворотный плуг трубопроводы(быстросъёмное устройство тип)» для HITACHI ZW30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 123207-03000 | Разъём | 2 |
| 020 | 312918-16120 | Муфта в сборе | 2 |
| 030 | 322971-16160 | Колпачок | 2 |
| 040 | 322971-16170 | Пробка | 2 |
| 050 | 123301-03030 | Разъём | 2 |
| 060 | 125242-09150 | Шланг | 2 |
| 070 | 123304-03030 | Угловой штуцер | 2 |
| 080 | 303921-17110 | Трубка | 1 |
| 090 | 100112-10016 | Болт | 2 |
| 100 | 108002-10025 | W/S | 2 |
| 110 | 303921-17120 | Трубка | 1 |
| 120 | 331821-11170 | Хомут | 1 |
| 130 | 100112-08035 | Болт | 2 |
| 140 | 108002-08020 | W/S | 2 |
| 150 | 123122-15035 | Угловой штуцер | 1 |
| 160 | 322921-16110 | Тройник | 1 |
| 170 | 100112-10016 | Болт | 2 |
| 180 | 108002-10025 | W/S | 2 |
| 190 | 123301-03030 | Разъём | 8 |
| 200 | 125242-09090 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
