Стояночный тормоз [H3H, HSH, HXH] — HITACHI ZW250-HCMF

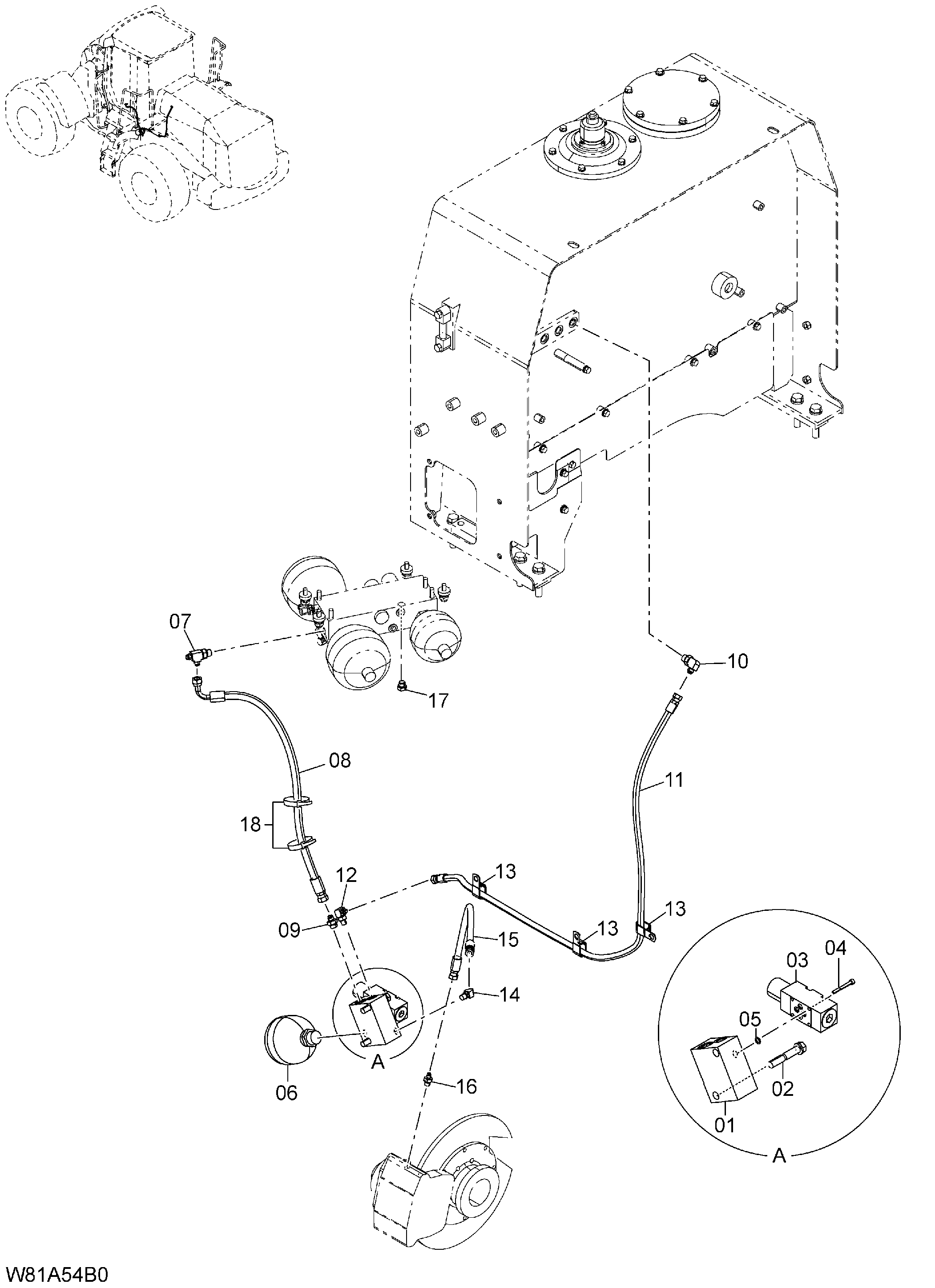

Заводская схема «Стояночный тормоз [H3H, HSH, HXH]» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стояночный тормоз [H3H, HSH, HXH] HITACHI ZW250-HCMF](/catalog-drawings/77/7738c6aa-b1d7-4cad-9ac7-084cfd366f68.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G5-42571 | Блок | 1 |
| 02 | 01183-12070 | Болт с шайбой | 2 |
| 03 | 263G5-42561 | Электромагнитный клапан | 1 |
| 04 | 01170-05045 | Болт | 4 |
| 05 | 03320-00070 | Уплотнительное кольцо | 4 |
| 06 | 263E5-42021 | Гидроаккумулятор | 1 |
| 07 | HLA852433 | Тройник | 1 |
| 07A | 03320-00140 | Уплотнительное кольцо | 1 |
| 08 | 263H5-42051 | Шланг в сборе | 1 |
| 09 | 263G5-42641 | Обратный клапан | 1 |
| 10 | HLA852333 | Угловой штуцер | 1 |
| 10A | 03320-00140 | Уплотнительное кольцо | 1 |
| 11 | 263G5-42591 | Шланг в сборе | 1 |
| 12 | HLA852323 | Угловой штуцер | 1 |
| 12A | 03320-00110 | Уплотнительное кольцо | 1 |
| 13 | 263G2-43431 | Хомут | 3 |
| 14 | HLA852222 | Угловой штуцер | 1 |
| 14A | 03320-00110 | Уплотнительное кольцо | 1 |
| 15 | 263H5-42071 | Шланг в сборе | 1 |
| 16 | 263G5-42631 | Адаптер | 1 |
| 17 | HLA885003 | Пробка | 1 |
| 17A | 03320-00140 | Уплотнительное кольцо | 1 |
| 18 | 04913-11200 | Инсулокк | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
