Роад дорожная сертификация(италй) [H3H] — HITACHI ZW250-HCMF
Заводская схема «Роад дорожная сертификация(италй) [H3H]» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

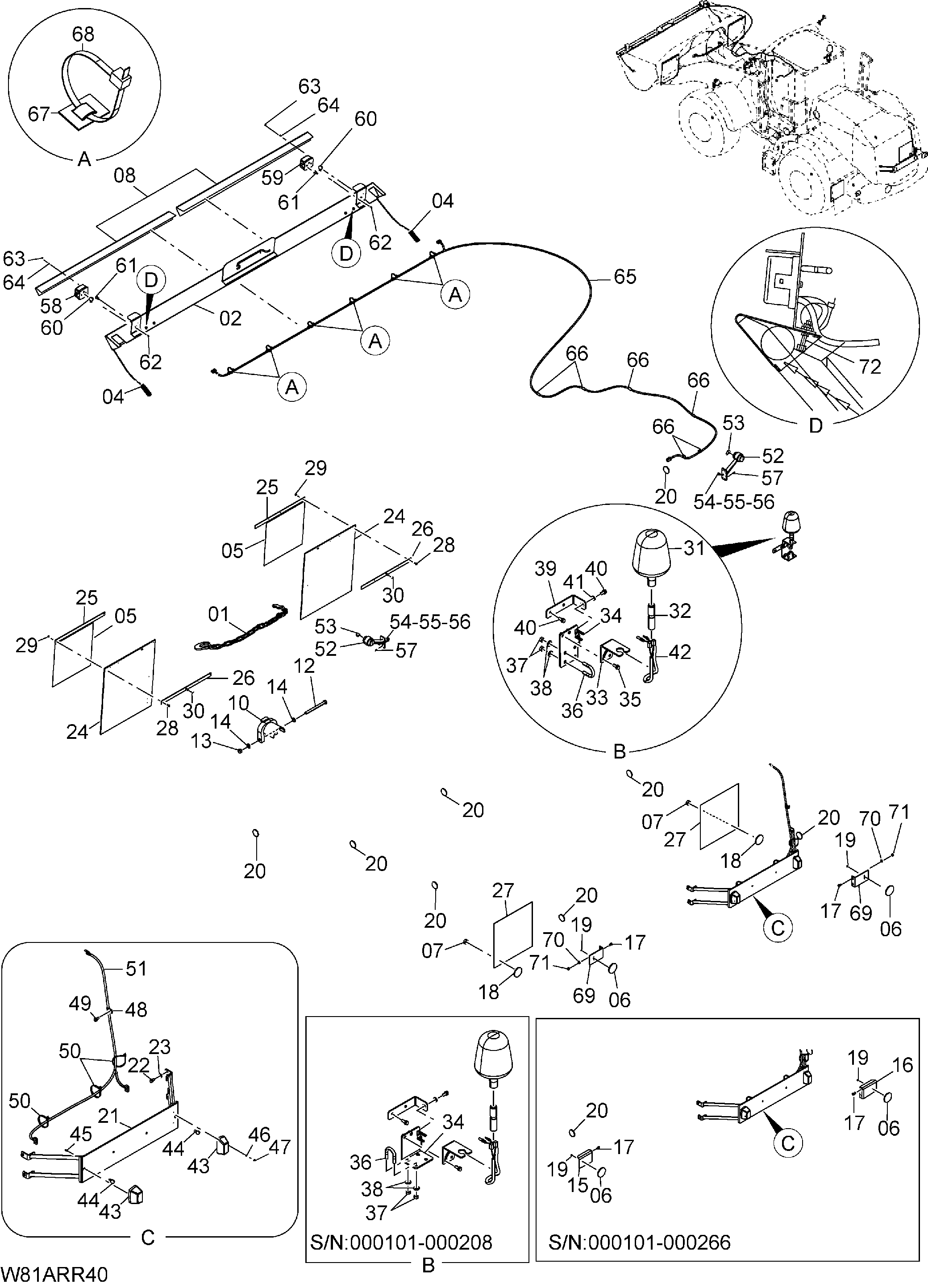

![Схема Роад дорожная сертификация(италй) [H3H] HITACHI ZW250-HCMF](/catalog-drawings/0c/0c6209ae-56ed-4473-9d53-433aece0165c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563F9-32081 | Цепь | 1 |
| 02 | 382121-22110 | Защита ковш | 1 |
| 04 | 3130595R11 | Пружина | 2 |
| 05 | 381121-22230 | Предупреждение пластина | 2 |
| 06 | 389121-22130 | Рефлектор | 2 |
| 07 | 01400-00006 | Гайка | 2 |
| 08 | 389121-27151 | Наклейка(комплект) | 1 |
| 10 | 563H0-50721 | Блокировка гидроцилиндр | 1 |
| 10A | 563H0-50701 | Блокировка гидроцилиндр в сборе | 1 |
| 10B | 563G0-51041 | Резиновая прокладка | 2 |
| 12 | 01110-18210 | Болт | 1 |
| 13 | 01401-00018 | Гайка | 1 |
| 14 | 02000-00018 | Шайба | 2 |
| 15 | 563G0-50901 замена: 563G0-50941 | Кронштейн в сборе LH | 1 |
| 16 | 563G0-50911 замена: 563G0-50941 | Кронштейн в сборе RH | 1 |
| 17 | 01183-10020 | Болт | 4 |
| 18 | 389121-22130 | Рефлектор | 2 |
| 19 | 01400-00006 | Гайка | 2 |
| 20 | 384121-22120 | Рефлектор йеллов | 8 |
| 21 | 563G0-50801 | Кронштейн в сборе | 1 |
| 22 | 01183-10020 | Болт | 4 |
| 23 | 02000-00010 | Шайба | 4 |
| 24 | 389661-12151 | MUD флап | 2 |
| 25 | 389661-12140 | MUD флап пластина | 2 |
| 26 | 389121-22140 | MUD флап пластина | 2 |
| 27 | 381121-22230 | Предупреждение пластина | 2 |
| 28 | 01100-06020 | Болт | 8 |
| 29 | 01400-00006 | Гайка | 8 |
| 30 | 3057333R91 | Зажим | 2 |
| 31 | HL4603950 замена: 563G2-43141 | Фонарь | 1 |
| 32 | HL4603921 замена: 563G2-43151 | Разъём | 1 |
| 33 | 263G6-73311 | Пластина | 1 |
| 34 | 263G6-70611 замена: 263G6-70612 | Кронштейн | 1 |
| 34 | 263G6-70612 | Кронштейн | 1 |
| 35 | 01183-08020 | Болт | 2 |
| 36 | 26619-12121 | U болт | 2 |
| 37 | 01401-00010 | Гайка | 4 |
| 38 | 02000-00010 | Шайба | 4 |
| 39 | 263G6-73301 | Пластина | 1 |
| 40 | 01183-08020 | Болт | 3 |
| 41 | 02000-00008 | Шайба | 1 |
| 42 | 263G2-44501 | Жгут проводов | 1 |
| 43 | 3231505R91 | Освещение | 2 |
| 44 | 0925308C1 | Лампа(24V 10W) | 2 |
| 45 | 01033-04016 | Винт | 4 |
| 46 | 02000-00004 | Шайба | 4 |
| 47 | 01400-00004 | Гайка | 4 |
| 48 | 263G2-43241 | Хомут | 1 |
| 49 | 01183-10020 | Болт | 1 |
| 50 | 04913-11200 | Инсулокк | 3 |
| 51 | 263G2-44521 | Жгут проводов | 1 |
| 52 | 389121-27110 | DIM освещение | 1 |
| 53 | 3193341R2 | Лампа(24V 5W) | 2 |
| 54 | 3381041H1 | Разъём | 2 |
| 55 | 3381042H1 | Разъём | 4 |
| 56 | 3381043H1 | Шпонка блоккинг | 2 |
| 57 | 01033-05020 | Винт | 4 |
| 58 | 1205853H1 | Освещение LH | 1 |
| 59 | 1205854H1 | Освещение RH | 1 |
| 60 | 0925307C1 | Лампа(24V 21W) | 2 |
| 61 | 0925308C1 | Лампа(24V 10W) | 2 |
| 62 | 01033-05020 | Винт | 4 |
| 63 | 01400-00005 | Гайка | 4 |
| 64 | 02000-00005 | Шайба | 4 |
| 65 | Z01121-22120 | Жгут проводов | 1 |
| 66 | 381121-22180 | Хомут | 6 |
| 67 | 381121-51190 | Хомут пластина | 6 |
| 68 | 3141429R1 | Страп | 6 |
| 69 | 563G0-50941 | Кронштейн | 2 |
| 70 | 02000-00010 | Шайба | 4 |
| 71 | 01400-00010 | Гайка | 4 |
| 72 | 381121-22170 | Клампинг винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
