Основные гидролинии(2) — HITACHI ZW250-HCMF

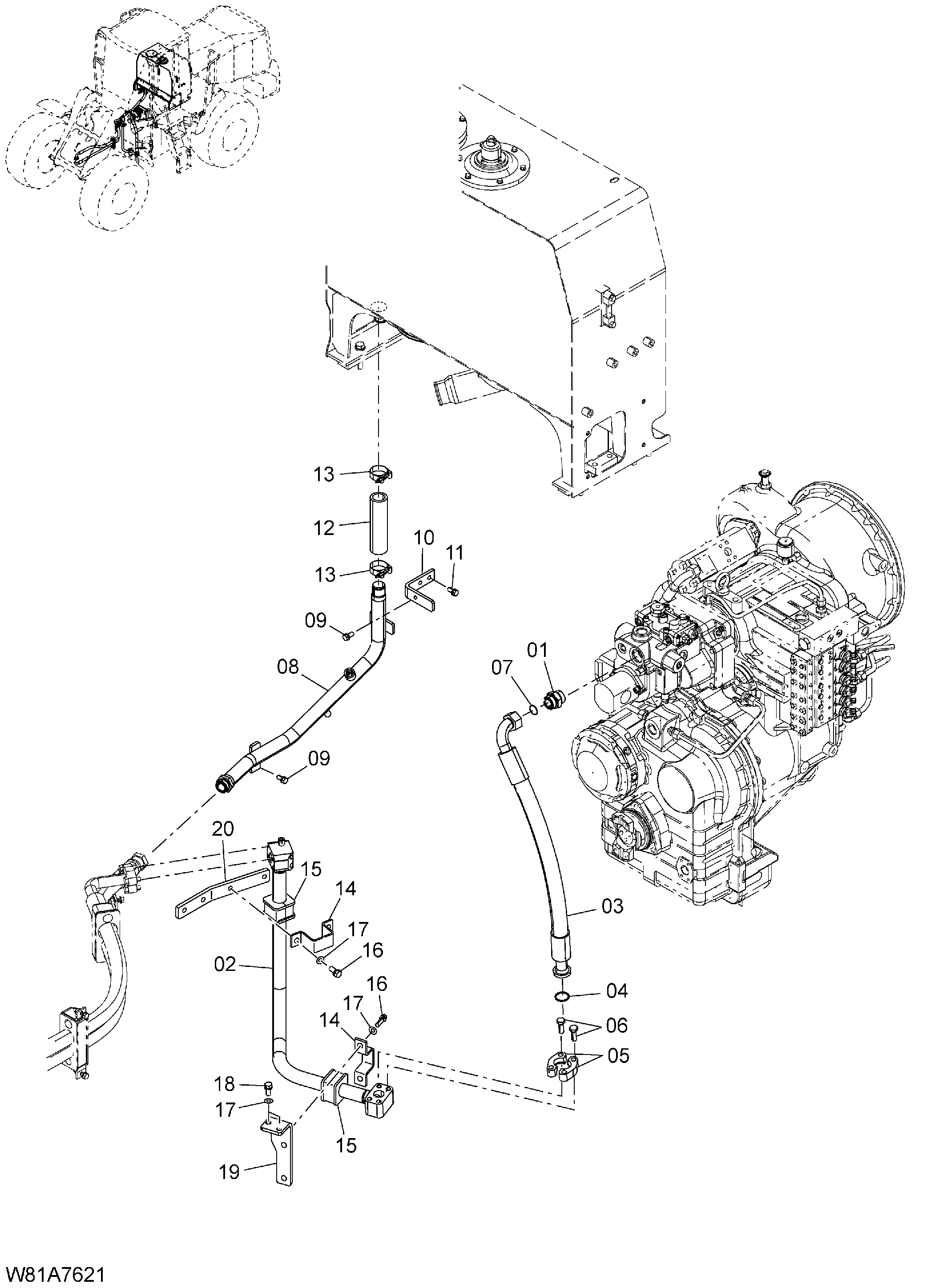

Заводская схема «Основные гидролинии(2)» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853100 | Адаптер | 1 |
| 01A | 03320-00380 | Уплотнительное кольцо | 1 |
| 02 | 263H7-60392 | Трубка в сборе | 1 |
| 03 | 263H7-62751 | Шланг в сборе | 1 |
| 04 | 26607-62641 | Уплотнительное кольцо | 1 |
| 05 | HL4089703 | Разъёмный фланец | 2 |
| 06 | 01116-14040 | Болт | 4 |
| 07 | HL4187329 | Уплотнительное кольцо | 1 |
| 08 | 263H7-60312 | Трубка в сборе | 1 |
| 09 | 01183-12025 | Болт с шайбой | 2 |
| 10 | 263H7-62731 | Пластина | 1 |
| 11 | 01183-12025 | Болт с шайбой | 2 |
| 12 | HL4080206 | Резиновый шланг | 1 |
| 13 | HL4282474 | Хомут шланга | 2 |
| 14 | 263G7-63171 | Хомут | 2 |
| 15 | 263E7-62291 | Резиновая прокладка | 2 |
| 16 | 01116-12020 | Болт | 4 |
| 17 | 02011-00012 | Шайба | 6 |
| 18 | 01116-12025 | Болт | 2 |
| 19 | 263J7-62561 | Пластина | 1 |
| 20 | 263H7-62821 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
