Мост в сборе (F) (2/4) (TPD) — HITACHI ZW250-HCMF

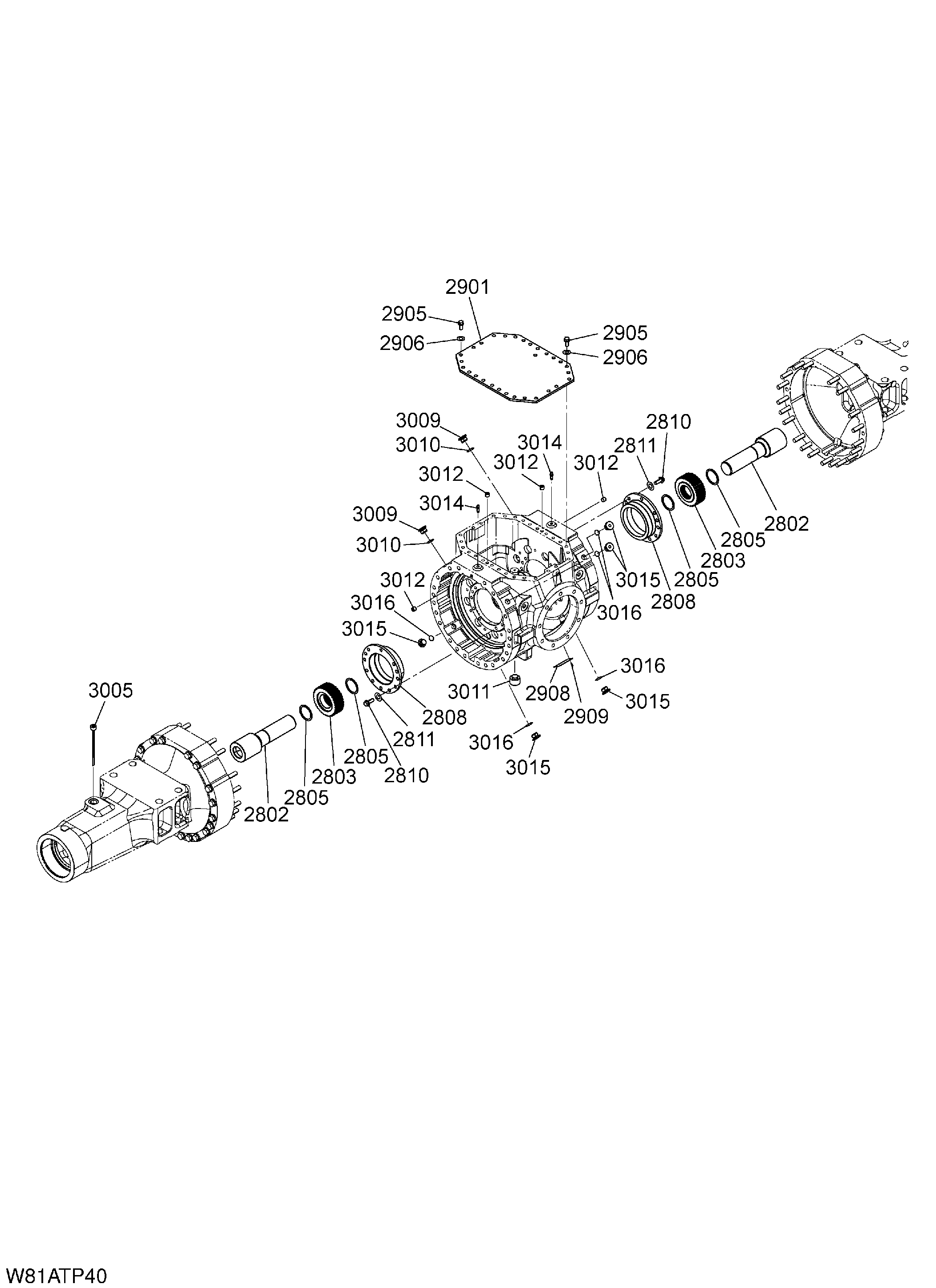

Заводская схема «Мост в сборе (F) (2/4) (TPD)» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163H3-00001 | Мост в сборе передний | 1 | |
| 2802 | 163H3-02071 | Шестерня вал | 2 |
| 2802 | 163H3-02072 | Шестерня вал | 2 |
| 2803 | 163J3-02331 | HUB диск | 2 |
| 2805 | 02100-00060 | Кольцо стопорный | 4 |
| 2808 | 163H3-02221 | Фиксатор подшипник | 2 |
| 2810 | 01106-12035 | Болт | 24 |
| 2811 | 16113-02581 | Шайба | 24 |
| 2901 | 163H3-02191 | Крышка | 1 |
| 2905 | 01106-12030 | Болт | 28 |
| 2906 | 16113-02581 | Шайба | 28 |
| 2909 | 14092-52141 | Винт | 2 |
| 2914 | 16403-02362 | Масляный шестерня | 48 |
| 2914 | 16403-02362 | Масляный шестерня | 40 |
| 3005 | 163G3-02521 | Указатель уровня | 1 |
| 3009 | 16682-52131 | Пробка | 2 |
| 3010 | 03300-00224 | Уплотнительное кольцо | 2 |
| 3011 | 14813-82491 | Пробка | 1 |
| 3012 | 14813-82411 | Пробка | 4 |
| 3014 | 26315-43371 | Блеедер | 2 |
| 3015 | 16682-52131 | Пробка | 6 |
| 3016 | 03300-00224 | Уплотнительное кольцо | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
