Крутящий момент преобразователь трубопроводы [H3H, HSH, HXH] — HITACHI ZW250-HCMF
Заводская схема «Крутящий момент преобразователь трубопроводы [H3H, HSH, HXH]» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

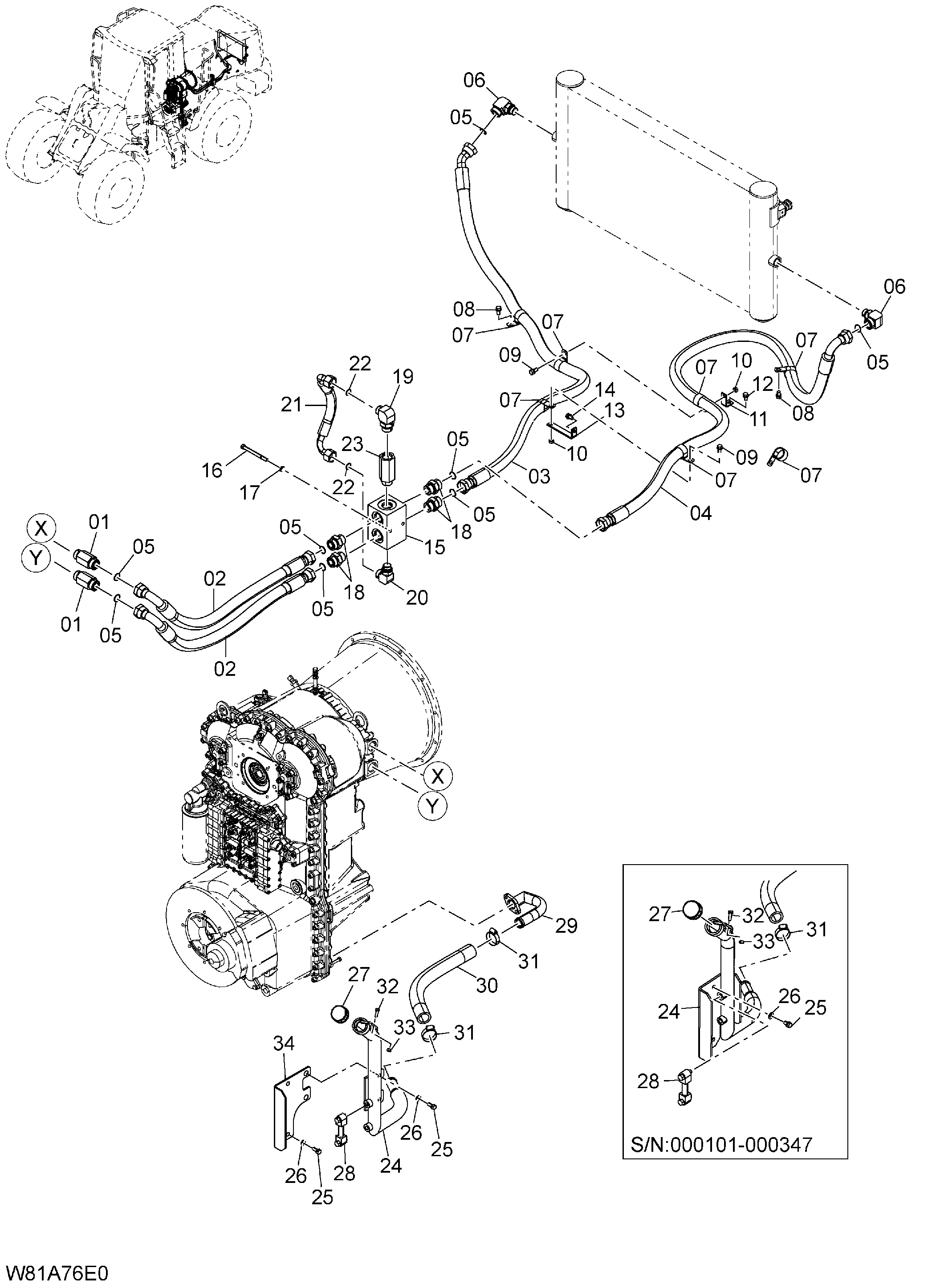

![Схема Крутящий момент преобразователь трубопроводы [H3H, HSH, HXH] HITACHI ZW250-HCMF](/catalog-drawings/92/92375960-beb9-4f8f-81f7-45b8db2f2930.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4269984 | Адаптер | 2 |
| 01A | 03320-00300 | Уплотнительное кольцо | 1 |
| 02 | 263G7-82321 замена: 263G7-82541 | Шланг в сборе | 2 |
| 02 | 263G7-82541 | Шланг в сборе | 2 |
| 03 | 263G7-82331 замена: 263G7-82551 | Шланг в сборе | 1 |
| 03 | 263G7-82551 | Шланг в сборе | 1 |
| 04 | 263G7-82341 замена: 263G7-82561 | Шланг в сборе | 1 |
| 04 | 263G7-82561 | Шланг в сборе | 1 |
| 05 | 263G7-82381 | Уплотнительное кольцо | 8 |
| 06 | HLA853368 | Угловой штуцер | 2 |
| 06A | 03320-00240 | Уплотнительное кольцо | 1 |
| 07 | 263G2-43341 | Хомут | 7 |
| 08 | 01183-10016 | Болт с шайбой | 3 |
| 09 | 01183-10020 | Болт с шайбой | 2 |
| 10 | 01401-00010 | Гайка | 2 |
| 11 | 263J2-22181 | Кронштейн | 1 |
| 12 | 01183-10016 | Болт с шайбой | 1 |
| 13 | 26826-72021 | Кронштейн | 1 |
| 14 | 01183-10016 | Болт с шайбой | 1 |
| 15 | 263G7-82071 | Блок | 1 |
| 16 | 01110-10110 | Болт | 2 |
| 17 | 02010-00010 | Шайба | 2 |
| 18 | HLA853188 | Адаптер | 4 |
| 18A | 03320-00290 | Уплотнительное кольцо | 1 |
| 19 | HLA853386 | Угловой штуцер | 1 |
| 19A | 03320-00290 | Уплотнительное кольцо | 1 |
| 20 | HLA853366 | Угловой штуцер | 1 |
| 20A | 03320-00240 | Уплотнительное кольцо | 1 |
| 21 | 263G7-82311 замена: 263G7-82531 | Шланг в сборе | 1 |
| 21 | 263G7-82531 | Шланг в сборе | 1 |
| 22 | HL4430912 | Уплотнительное кольцо | 2 |
| 23 | 263G7-82091 | Обратный клапан | 1 |
| 24 | 263G7-80101 замена: 263G7-80102 | Трубка в сборе заливная горловина | 1 |
| 24 | 263G7-80102 | Трубка заливная горловина | 1 |
| 25 | 01183-10025 | Болт с шайбой | 2 |
| 25 | 01183-10025 | Болт с шайбой | 4 |
| 26 | 02000-00010 | Шайба | 2 |
| 26 | 02000-00010 | Шайба | 4 |
| 27 | 263G7-82251 | Колпачок сапун | 1 |
| 28 | 26607-52261 замена: 263G7-52421 | Указатель уровня | 1 |
| 28 | 263G7-52421 | Указатель уровня | 1 |
| 29 | 263G7-80111 | Трубка в сборе | 1 |
| 30 | 04710-12045 | Шланг | 1 |
| 31 | 24067-62301 | Зажим шланг | 2 |
| 32 | 01183-08025 | Болт с шайбой | 1 |
| 33 | 01400-00008 | Гайка | 1 |
| 34 | 263G7-80171 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
