Электрооборудование(задний)(3) — HITACHI ZW250-HCMF

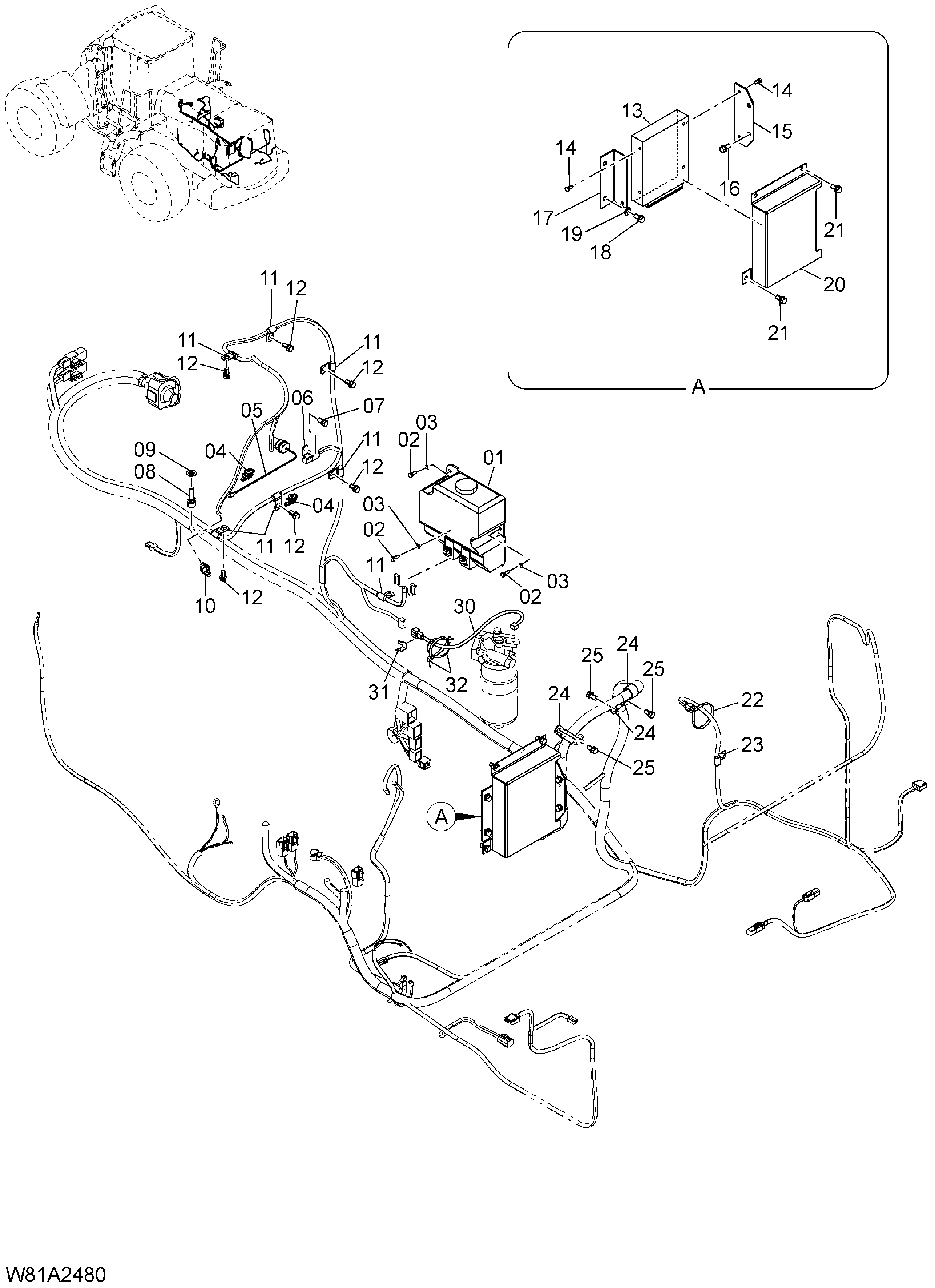

Заводская схема «Электрооборудование(задний)(3)» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26816-73051 | Бак в сборе | 1 |
| 02 | 01183-06020 | Болт с шайбой | 3 |
| 03 | 02000-00006 | Шайба | 3 |
| 04 | HL4343692 | Зажим | 2 |
| 05 | HL4259787 | Выключатель уровень | 1 |
| 06 | HL4257159 | Кронштейн | 1 |
| 07 | 01183-10020 | Болт с шайбой | 1 |
| 08 | HL4250260 | Датчик | 1 |
| 09 | HL4250261 | Прокладка | 1 |
| 10 | 263G2-43151 | T датчик впускной воздушный | 1 |
| 11 | 263G2-43241 | Хомут | 7 |
| 12 | 01183-10020 | Болт с шайбой | 6 |
| 13 | 263G2-43161 | Двигатель контроллер | 1 |
| 13 | 263H2-42301 | Двигатель контроллер | 1 |
| 13 | 263H2-42312 | Двигатель контроллер | 1 |
| 13 | 263H2-42314 | Двигатель контроллер | 1 |
| 14 | 01100-06016 | Болт | 4 |
| 15 | 263G2-42782 | Пластина | 1 |
| 16 | 01183-10020 | Болт с шайбой | 2 |
| 17 | 263G2-42792 | Пластина | 1 |
| 18 | 01183-10020 | Болт с шайбой | 2 |
| 19 | 02000-00010 | Шайба | 2 |
| 20 | 263G2-42772 | Пластина | 1 |
| 21 | 01183-10020 | Болт с шайбой | 3 |
| 22 | 04913-11200 | Инсулокк | 1 |
| 23 | 263G2-43241 | Хомут | 1 |
| 24 | 263G2-43331 | Хомут | 3 |
| 25 | 01183-10020 | Болт с шайбой | 3 |
| 30 | 263G2-44831 | Вире-харнесс | 1 |
| 31 | HL4257159 | Кронштейн | 1 |
| 32 | 04913-11200 | Инсулокк | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
