Электрооборудование(передний) — HITACHI ZW250-HCMF

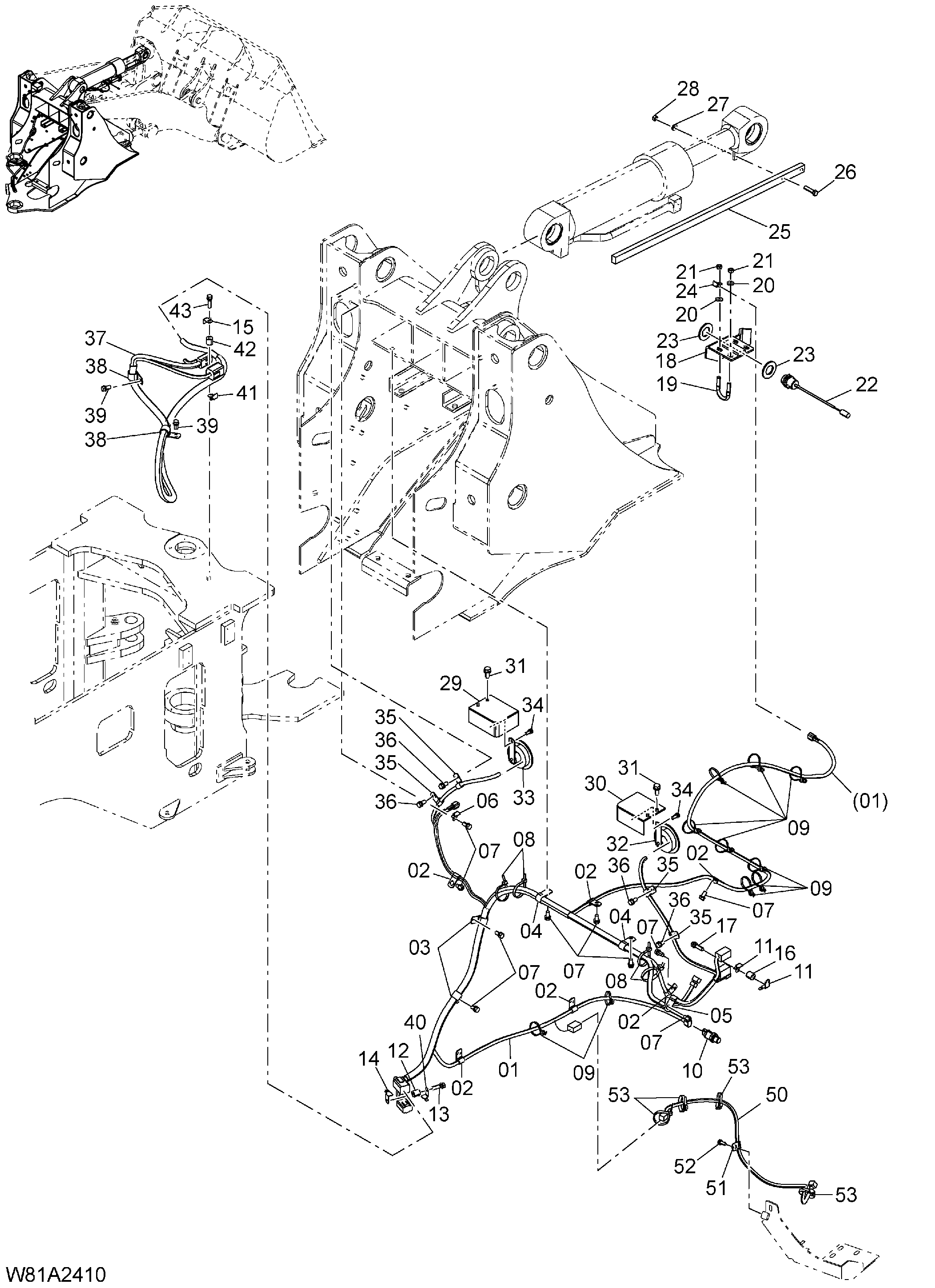

Заводская схема «Электрооборудование(передний)» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-42011 | Провод жгут проводов передний | 1 |
| 01 | 263G2-42012 замена: 263G2-42013 | Провод жгут проводов передний | 1 |
| 01 | 263G2-42013 | Провод жгут проводов передний | 1 |
| 02 | 263G2-43241 | Хомут | 6 |
| 03 | 263G2-43301 | Хомут | 2 |
| 04 | 263G2-43281 | Хомут | 2 |
| 05 | 263G2-43261 | Хомут | 1 |
| 06 | HL4257159 | Кронштейн | 1 |
| 07 | 01183-10020 | Болт с шайбой | 10 |
| 08 | 04913-11200 | Инсулокк | 4 |
| 09 | HL4441695 | Ленточный зажим | 10 |
| 09 | HL4441695 | Ленточный зажим | 11 |
| 10 | HL4436536 | Датчик давление | 1 |
| 10A | HL4153095 | Уплотнительное кольцо | 1 |
| 11 | HL4257159 | Кронштейн | 2 |
| 12 | 26555-42141 замена: 263G2-12301 | Втулка | 1 |
| 12 | 263G2-12301 | Трубка | 1 |
| 13 | 01183-10035 | Болт с шайбой | 1 |
| 14 | HL4418301 | Кронштейн | 1 |
| 15 | HL4257159 | Кронштейн | 1 |
| 16 | 26555-42141 замена: 263G2-12301 | Втулка | 1 |
| 16 | 263G2-12301 | Трубка | 1 |
| 17 | 01183-10035 | Болт с шайбой | 1 |
| 18 | 263G2-40201 | Кронштейн в сборе | 1 |
| 19 | 26619-12131 | U болт | 2 |
| 20 | 02000-00010 | Шайба | 4 |
| 21 | 01401-00010 | Гайка | 4 |
| 22 | HL4637651 | Выключатель | 1 |
| 23 | 02000-00030 | Шайба | 2 |
| 24 | HL4257159 | Кронштейн | 1 |
| 25 | 26519-12171 | Штанга левелер | 1 |
| 26 | 01116-10040 | Болт | 2 |
| 27 | 02011-00010 | Шайба | 2 |
| 28 | 01401-10010 | Гайка | 2 |
| 29 | 263G2-40452 | Кронштейн в сборе LH | 1 |
| 30 | 263G2-40462 | Кронштейн в сборе RH | 1 |
| 31 | 01183-12025 | Болт с шайбой | 4 |
| 32 | 26562-42561 | Звуковой сигнал высокий | 1 |
| 33 | 26562-42571 | Звуковой сигнал нижний | 1 |
| 34 | 01183-08020 | Болт с шайбой | 2 |
| 35 | 263G2-43241 | Хомут | 4 |
| 36 | 01183-10020 | Болт с шайбой | 4 |
| 37 | 263G2-42021 | Провод жгут проводов центральный | 1 |
| 37 | 263G2-44711 | Провод жгут проводов центральный | 1 |
| 38 | 263G2-43311 | Зажим | 2 |
| 39 | 01183-10020 | Болт с шайбой | 2 |
| 40 | HL4257159 | Кронштейн | 1 |
| 41 | HL4418301 | Кронштейн | 1 |
| 42 | 26555-42141 замена: 263G2-12301 | Втулка | 1 |
| 42 | 263G2-12301 | Трубка | 1 |
| 43 | 01183-10035 | Болт с шайбой | 1 |
| 50 | 263G2-44701 | Жгут проводов | 1 |
| 51 | 263G2-43241 | Хомут | 1 |
| 52 | 01183-10020 | Болт с шайбой | 1 |
| 53 | 04913-11200 | Инсулокк | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
