Клапан кхарге — HITACHI ZW250-HCMF

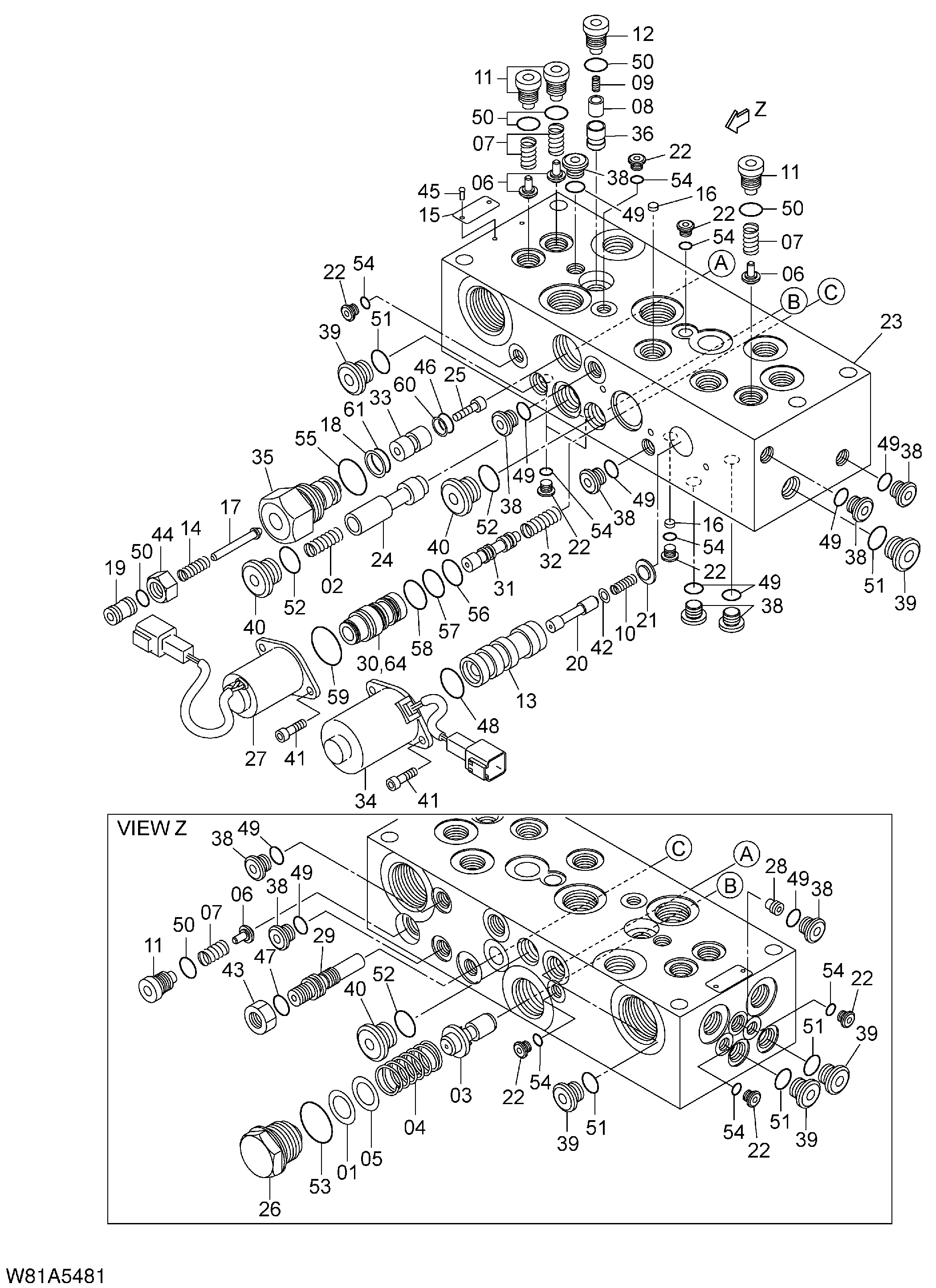

Заводская схема «Клапан кхарге» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263G5-42023 | Клапан кхарге | 1 | |
| 01 | 263G5-47101 | Регулировочная шайба 0.5mm | 1 |
| 02 | 263G5-47111 | Пружина компрессор | 1 |
| 03 | 263G5-47121 | Тарельчатый клапан | 1 |
| 04 | 263G5-47131 | Пружина компрессор | 1 |
| 05 | 263G5-47141 | Регулировочная шайба 0.2mm | 1 |
| 06 | 263G5-47151 | Плунжер | 4 |
| 07 | 263G5-47161 | Пружина компрессор | 4 |
| 08 | 263G5-47171 | Плунжер | 1 |
| 09 | 263G5-47181 | Пружина компрессор | 1 |
| 11 | 263G5-47191 | Пробка | 4 |
| 12 | 263G5-47201 | Пробка | 1 |
| 18 | 263G5-47211 | Опорное кольцо | 1 |
| 22 | 263G5-47221 | Пробка | 9 |
| 24 | 263G5-47231 | Плунжер | 1 |
| 25 | 263G5-47241 | Поршень | 1 |
| 26 | 263G5-47251 | Пробка | 1 |
| 27 | 263G5-47262 | Соленоид | 1 |
| 28 | 263G5-47271 | Пробка орифике | 1 |
| 29 | 263G5-47281 | Винт механизм натяжения | 1 |
| 32 | 263G5-47291 | Пружина компрессор | 1 |
| 33 | 263G5-47301 | Втулка | 1 |
| 34 | 263G5-47312 | Соленоид | 1 |
| 36 | 263G5-47321 | Втулка | 1 |
| 38 | 263G5-47331 | Пробка | 9 |
| 39 | 263G5-47341 | Пробка | 5 |
| 40 | 263G5-47351 | Пробка | 3 |
| 41 | 01170-05012 | Болт с внутренним шестигранником | 4 |
| 43 | 01401-60012 | Гайка | 1 |
| 45 | 263G7-37541 | Винт | 2 |
| 46 | 03300-10100 | Уплотнительное кольцо | 1 |
| 47 | 03300-00110 | Уплотнительное кольцо | 1 |
| 48 | 03300-00160 | Уплотнительное кольцо | 1 |
| 49 | 03320-00080 | Уплотнительное кольцо | 9 |
| 50 | 03320-00100 | Уплотнительное кольцо | 6 |
| 51 | 03320-00110 | Уплотнительное кольцо | 5 |
| 52 | 03320-00140 | Уплотнительное кольцо | 3 |
| 53 | 03320-00240 | Уплотнительное кольцо | 1 |
| 54 | 263G5-47361 | Уплотнительное кольцо | 9 |
| 55 | 263G5-47371 | Уплотнительное кольцо | 1 |
| 56 | 263G5-47381 | Уплотнительное кольцо | 1 |
| 57 | 263G5-47391 | Уплотнительное кольцо | 1 |
| 58 | 263G5-47401 | Уплотнительное кольцо | 1 |
| 59 | 263G5-47411 | Уплотнительное кольцо | 1 |
| 60 | 263G5-47421 | Опорное кольцо | 1 |
| 61 | 263G5-47431 | Уплотнительное кольцо | 1 |
| 64 | 263G5-47321 | Втулка в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
