Карданный вал вал [H3H, HSH, HXH] — HITACHI ZW250-HCMF
Заводская схема «Карданный вал вал [H3H, HSH, HXH]» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

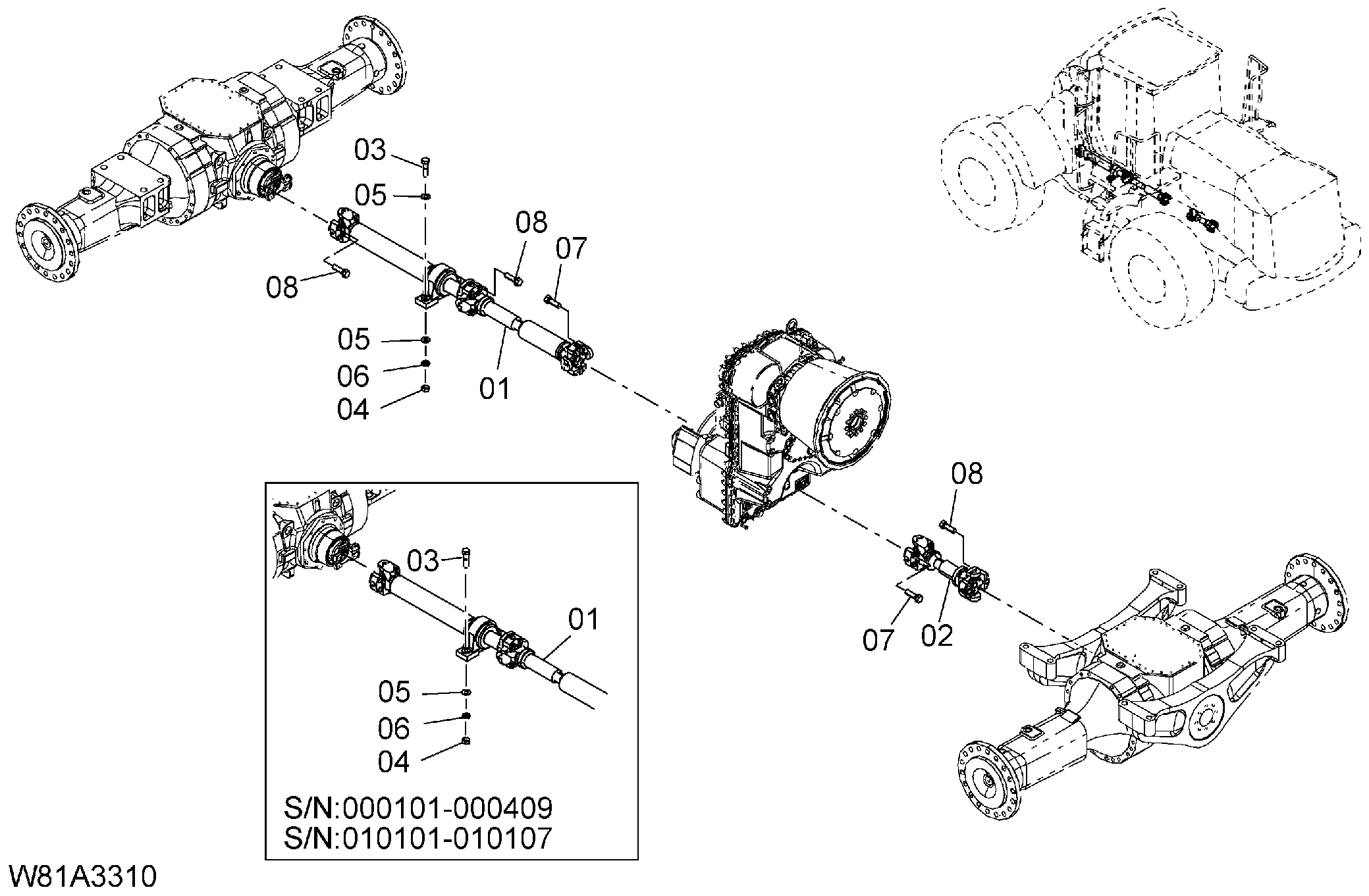

![Схема Карданный вал вал [H3H, HSH, HXH] HITACHI ZW250-HCMF](/catalog-drawings/5a/5a703a86-8435-40e9-9b5c-79549ba5f093.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G3-30031 замена: 263G3-30032 | Вал карданный вал передний | 1 |
| 01 | 263G3-30032 | Вал карданный вал передний | 1 |
| 02 | 263G3-30021 замена: 263G3-30022 | Вал карданный вал задний | 1 |
| 02 | 263G3-30022 | Вал карданный вал задний | 1 |
| 03 | 01116-20080 | Болт | 2 |
| 04 | 01401-50020 | Гайка | 2 |
| 05 | 26323-02001 | Шайба | 2 |
| 05 | 26323-02001 | Шайба | 4 |
| 06 | 02011-00020 | Шайба | 2 |
| 07 | 263G3-32101 | Болт | 8 |
| 08 | 01107-12055 | Болт | 4 |
| 08 | 01107-12055 | Болт | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
